РПД-Д Датчики дифференциального давления
Тип РПД-Д. Датчики дифференциального давления предназначены для измерения и непрерывного преобразования разности давлений в унифицированный выходной сигнал постоянного тока. Измеряемая среда подается на обе стороны мембраны прибора, а аналоговый выходной сигнал напрямую зависит от разности давлений. В качестве среды измерения могут выступать как жидкости, так и газы, неагрессивные к нержавеющей стали.
Область применения датчика разности давлений: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства. Особенно в системах водоподготовки, вентиляции, фильтрации, газоснабжения.
24815₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности | 0,5 |
| Диапазон измерений давлений, кПа | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 |
| Диапазон измерений давлений, МПа | 0…1 / 1,6 / 2,5 |
| Максимальное статическое давление | Диапазон ×10, но не более 16 МПа (измеряемый перепад давления не должен быть больше, чем ВПИ) |
| Диапазон рабочих температур, °C (окружающая среда) | −10…+80 |
| Диапазон рабочих температур, °C (измеряемая среда) | −10…+80 |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 3 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) |
| Резьба присоединения | G½ или М20×1,5 |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520‑85 |
Чертеж

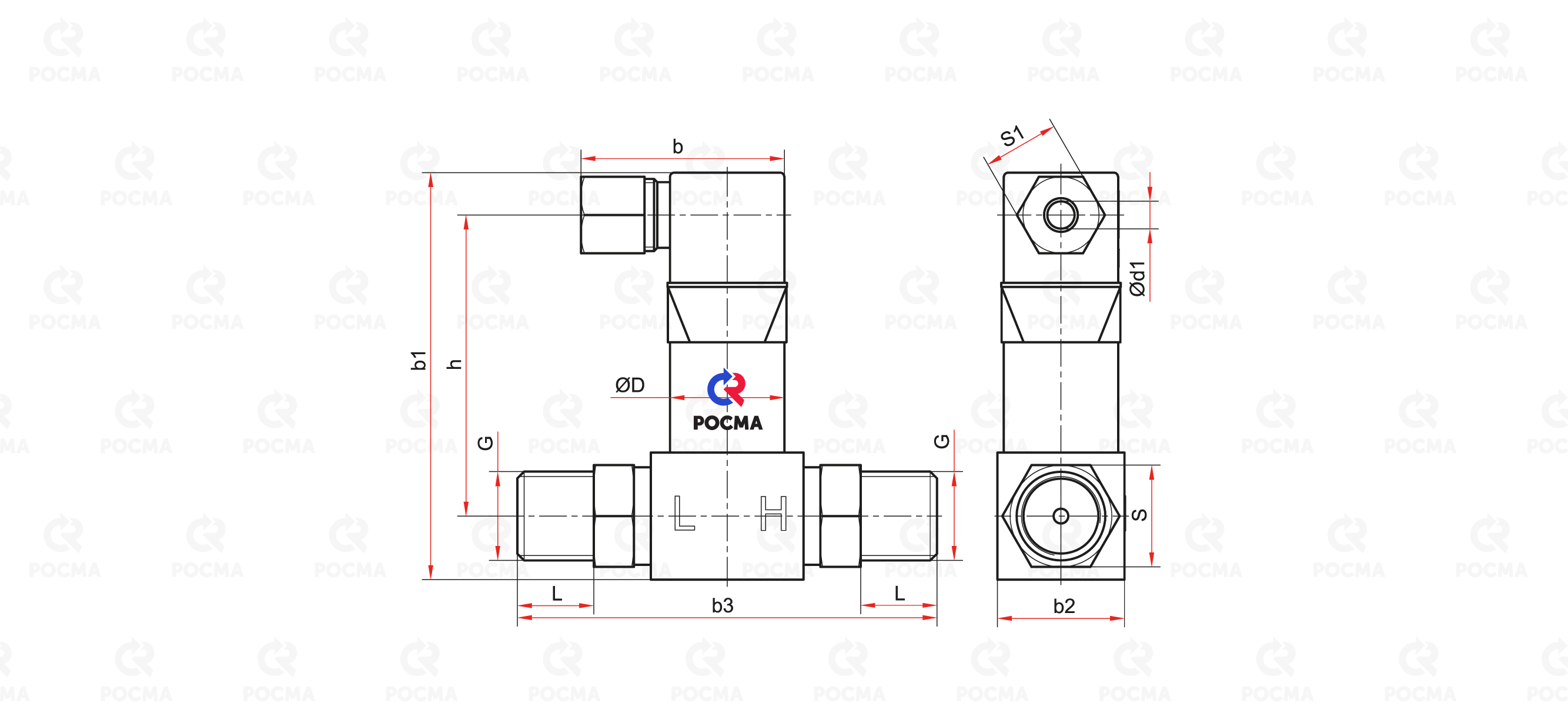

Основные размеры (мм), вес (кг)
| Тип | D | L | b | b1 | b2 | b3 | h | S | S1 | d1 | G | Вес |
| РПД-Д | 26,5 | 18 | 48 | 96 | 30 | 99 | 71 | 24 | 18 | 6...8 | G½ или | 0,44 |
| M20×1,5 |

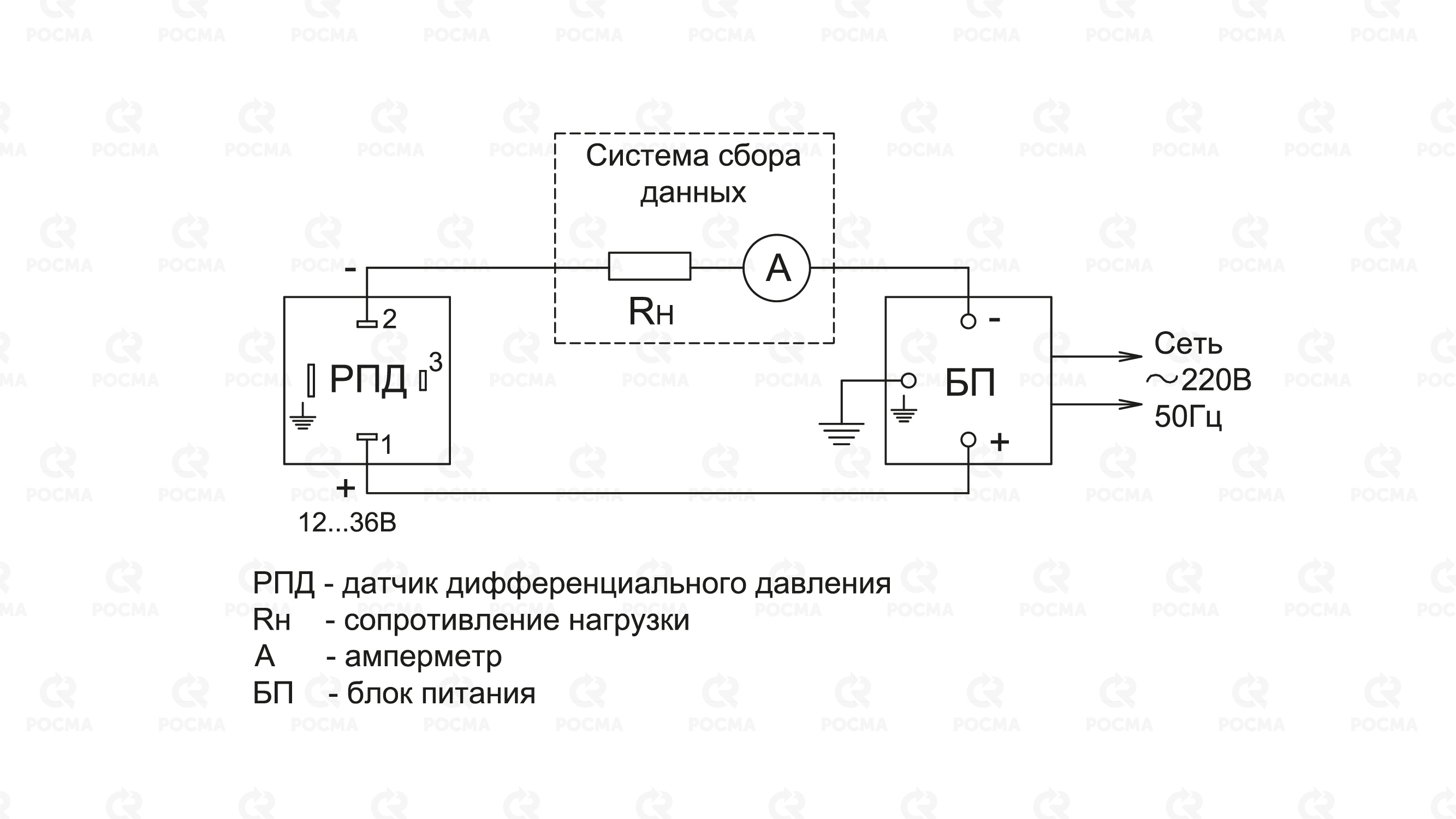

Монтаж и эксплуатация
Монтаж (демонтаж) приборов необходимо производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Внутренний диаметр трубопровода для подвода давления не должен быть менее 3 мм.
Датчики дифференциального давления устанавливаются по месту (на панелях, трубах магистрали и т.д.), либо дистанционно, с использованием стоек, кронштейнов, хомутов и других монтажных элементов. В зависимости от задач измерений и контролируемой среды, может выполняться обвязка датчика с соединительными (импульсными) трубками, разделителями, уравнительными и конденсационными сосудами, вентилями и вентильными блоками. Конкретный состав монтажных частей определяется потребителем.
Соединительные линии должны иметь односторонний уклон (не менее 1:10) от места отбора давления вверх к датчику, если измеряемая среда – газ, или вниз к датчику, если измеряемая среда - жидкость.
Отборные устройства для установки датчиков желательно монтировать на прямолинейных участках, на максимально возможном удалении от насосов, запорных устройств, колен, компенсаторов и других гидравлических устройств.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Карта заказа
| Тип | датчик давления | РПД |
| Измеряемое давление | дифференциальное | Д |
| Диапазон измерений давлений | кПа | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 |
| МПа | 0…1 / 1,6 / 2,5 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½ / M20×1,5 | |
| Класс точности | 0,5 | |
Пример обозначения: РПД-Д (0–400 кПа) (4–20 мА) 2хG½. 0,5
