Датчики давления РПД-И-ОХ высокотемпературные
Тип РПД-И-ОХ. Высокотемпературные датчики давления предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Измеряемые среды — не кристаллизующиеся горячие жидкости, газы и пары, неагрессивные к нержавеющей стали.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
12410₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности | 0,5 |
| Диапазон измерений давлений, МПа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| Предельное давление перегрузки | 200 % от ВПИ, кроме РПД‑И‑ОХ 0…100 МПа |
| Диапазон рабочих температур, °C (окружающая среда) | −40…+100 |
| Диапазон рабочих температур, °C (измеряемая среда, жидкости) | −40…+150* (для жидкостей) * — под заказ доступны исполнения с максимальной температурой рабочей среды 250 °C и 350 °C |
| Диапазон рабочих температур, °C (измеряемая среда, газы и пары) | −40…+100 (для газов и паров) |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 1 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) |
| Резьба присоединения | G½ или М20×1,5 |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520‑85 |

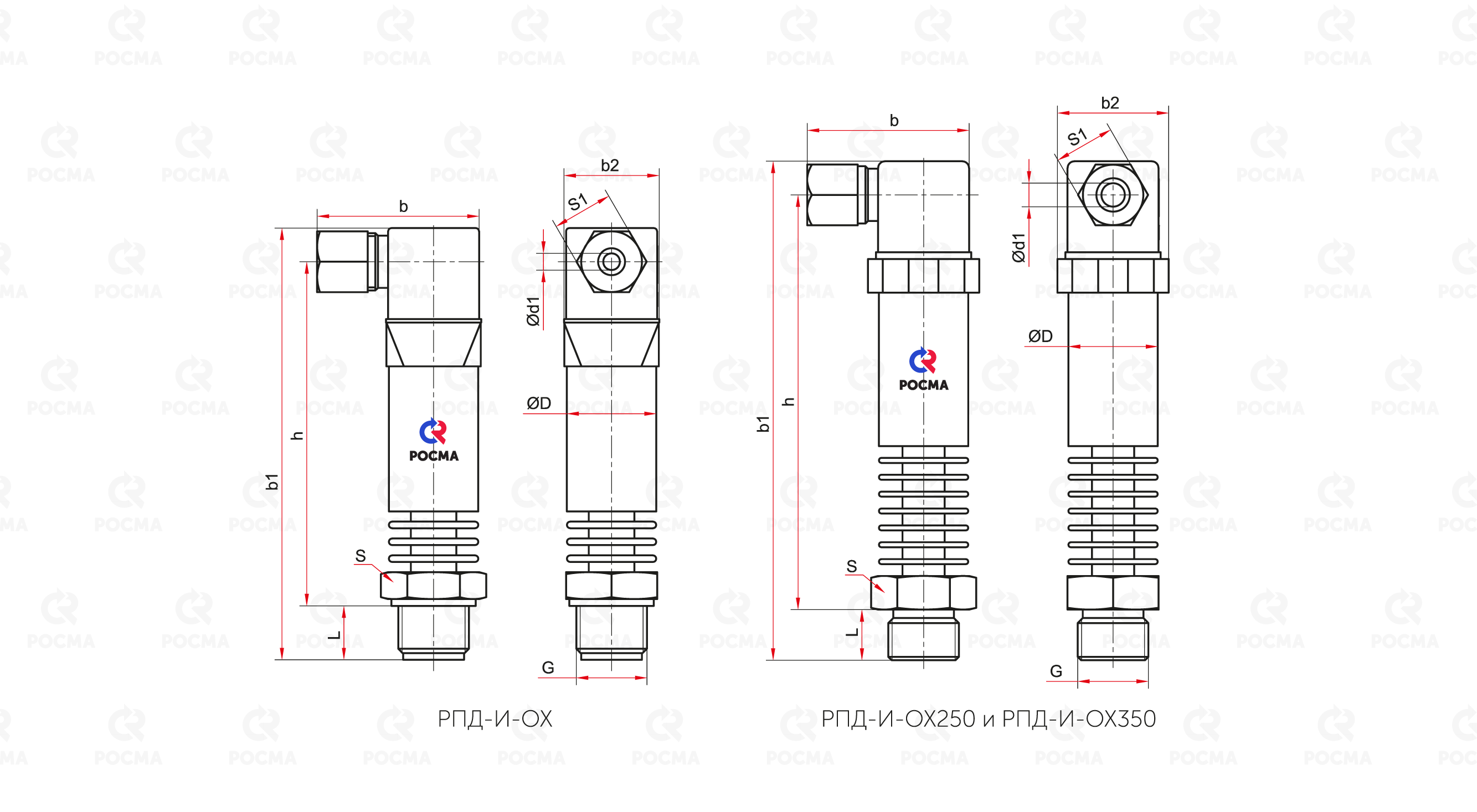

Чертеж
Основные размеры (мм), вес (кг)
| Тип | D | L | b | b1 | b2 | h | S | S1 | d1 | G | Вес |
| РПД-И-ОХ | 26,5 | 16 | 48 | 128 | 29 | 101 | 27 | 18 | 5 | G½ или М20×1,5 | 0,26 |
| РПД-И-ОХ250 | 15 | 139 | 34 | 114 | 19 | 6...8 | 0,28 | ||||
| РПД-И-ОХ350 | 149 | 124 | 0,29 |
Монтаж и эксплуатация
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Карта заказа
|
Тип
|
датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| Исполнение | высокотемпературное | ОХ |
| высокотемпературное | ОХ250 | |
| до 250°С | ||
| высокотемпературное | ОХ350 | |
| до 350°С | ||
| Диапазон измерений давлений, МПа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½ / М20×1,5 | |
| Класс точности | 0,5 | |
Пример обозначения: РПД-И-ОХ (0–0,1 МПа) (4–20 мА) G½. 0,5
