Датчики давления РПД-И-ФМ с фронтальной мембраной, модель с11
Тип РПД-И-ФМ, модель с11. Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Наличие дополнительного уплотнения на модели с11 позволяет использовать датчики для измерения вязких, загрязненных или кристаллизующихся сред, которые могут забить канал давления обычного технологического соединения.
Благодаря конструкции модели мембрана датчика может быть промыта или пропарена.
Область применения: пищевая и фармацевтическая промышленность.
16225₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности | 0,5 |
| Диапазон измерений давлений, МПа (РПД‑И‑ФМ c11, G½) | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
| Диапазон измерений давлений, МПа (РПД‑И‑ФМ c11, G1) | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
| Диапазон измерений давлений, МПа (РПД‑ИВ‑ФМ c11, G½) | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Диапазон рабочих температур, °C (окружающая среда) | −10…+100 |
| Диапазон рабочих температур, °C (измеряемая среда) | −10…+100 |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 1 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом (диаметры отверстий для кабеля в таблице) Разъём М12×1 (4 pin) пластик* * — под заказ |
| Резьба присоединения | G½; G1 — фронтальная мембрана с уплотнением по торцу |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520–85 |

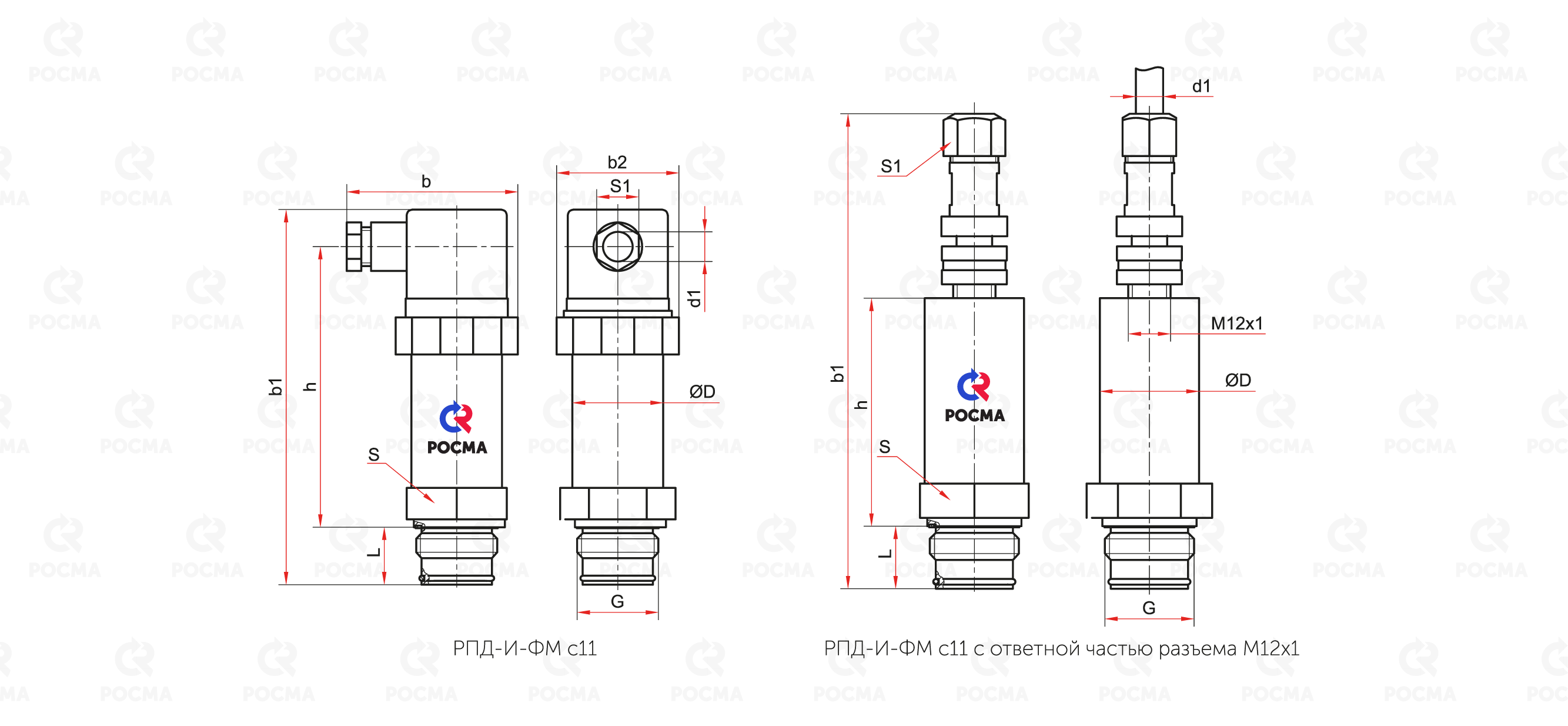

Чертеж
| Тип | D | L | b | b1 | b2 | h | S | S1 | d1 | G | Вес |
| РПД-И-ФМ c11 | 27 | 21 | 50 | 111 | 34 | 82 | 27 | 16 | 6...8 | G½ | 0,14 |
| 106 | 75 | 41 | G1 | 0,3 | |||||||
| РПД-И-ФМ c11 разъем М12х1 | – | 138 | – | 62 | 27 | 15 | 4...6 | G½ | 0,13 | ||
| 140 | 65 | 41 | G1 | 0,29 |
Монтаж и эксплуатация
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Карта заказа
|
Тип
|
датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| Тип присоединения | фронтальная мембрана | ФМ |
| Диапазон измерений давлений, МПа | РПД-И-ФМ | 0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
| РПД-ИВ-ФМ | −0,1...0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½ / G1 | |
| Класс точности | 0,5 | |
| Исполнение | с уплотнением по торцу мембраны | с11 |
| Разъем | пластиковый L-разъём | – |
| пластиковый М12х1 (4 pin) | М12х1 | |
Пример обозначения: РПД-И-ФМ (0–0,4 МПа) (4–20 мА) G½. 0,5 с11
