Датчики давления РПД-И (РПД-В, РПД-ИВ)
Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.
Измеряемые среды для датчиков давления (преобразователей) — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали. При использовании прибора для измерений в агрессивной, вязкой или абразивной среде необходимо защитить чувствительный элемент РПД, установив датчик в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, городского хозяйства, включая системы водоснабжения, вентиляции и теплоснабжения.
6380₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности | 0,25* / 0,5 / 1,0 * — для диапазонов от 0,1 МПа |
| Диапазон измерений давлений, РПД‑И, кПа | 0…10 / 16 / 25 / 40 / 60 |
| Диапазон измерений давлений, РПД‑И, МПа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| Диапазон измерений давлений, РПД‑В, МПа | −0,1…0 |
| Диапазон измерений давлений, РПД‑ИВ, МПа | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Предельное давление перегрузки | 200 % от ВПИ, кроме РПД‑И 0…100 МПа |
| Диапазон рабочих температур, °C (окружающая среда) | −40…+100 |
| Диапазон рабочих температур, °C (измеряемая среда) | −40…+100 |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 1 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) Разъём М12×1 (4 pin) пластик** ** — под заказ |
| Резьба присоединения | G¼, G½ или М20×1,5 |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ ГОСТ 22520‑85 |

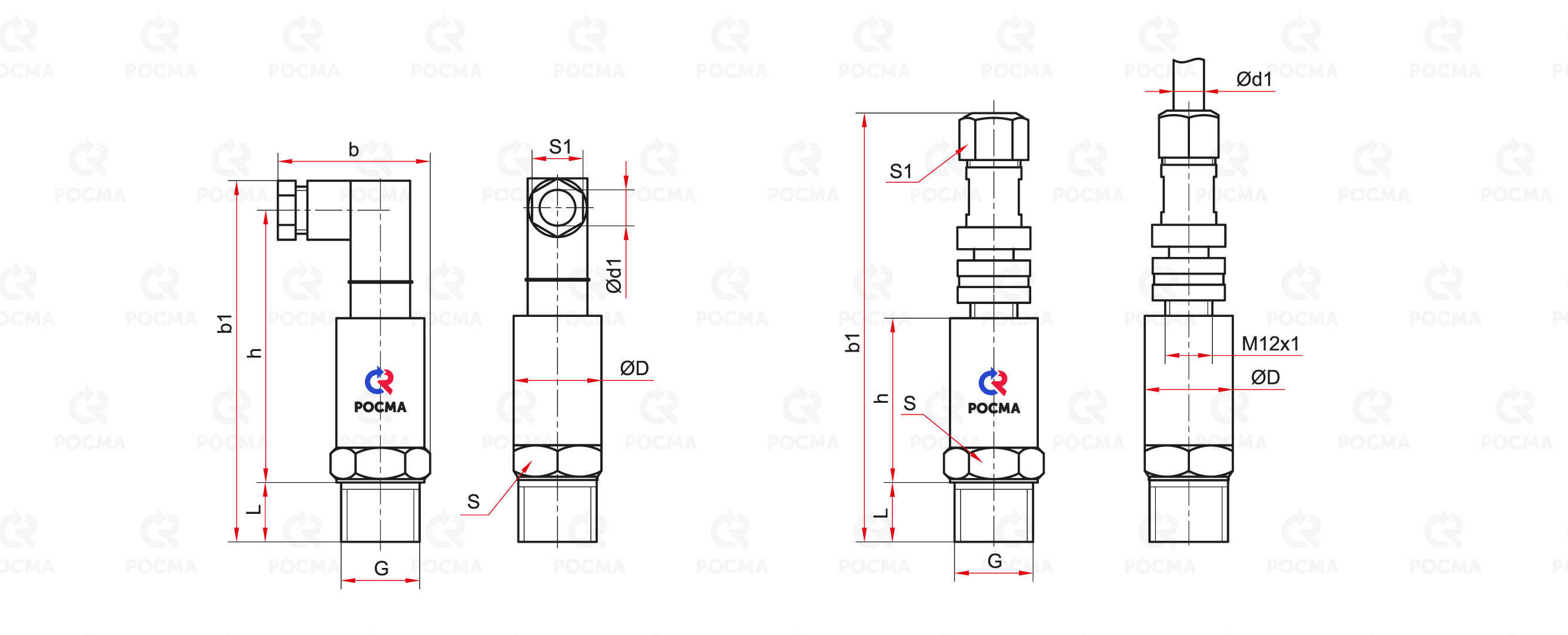

Чертеж
Основные размеры (мм), вес (кг)
| Тип | D | L | b | b1 | h | S | S1 | d1 | G | Вес |
| РПД | 22 | 16 | 36 | 93 | 69 | 22 | 13 | 4...6 | G¼ | 0,08 |
| G½ или | 0,11 | |||||||||
| М20×1,5 | ||||||||||
| РПД | − | 110 | 41 | 15 | G¼ | 0,08 | ||||
| разъем М12х1 | G½ или | 0,11 | ||||||||
| М20×1,5 |
Монтаж и эксплуатация
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-М.

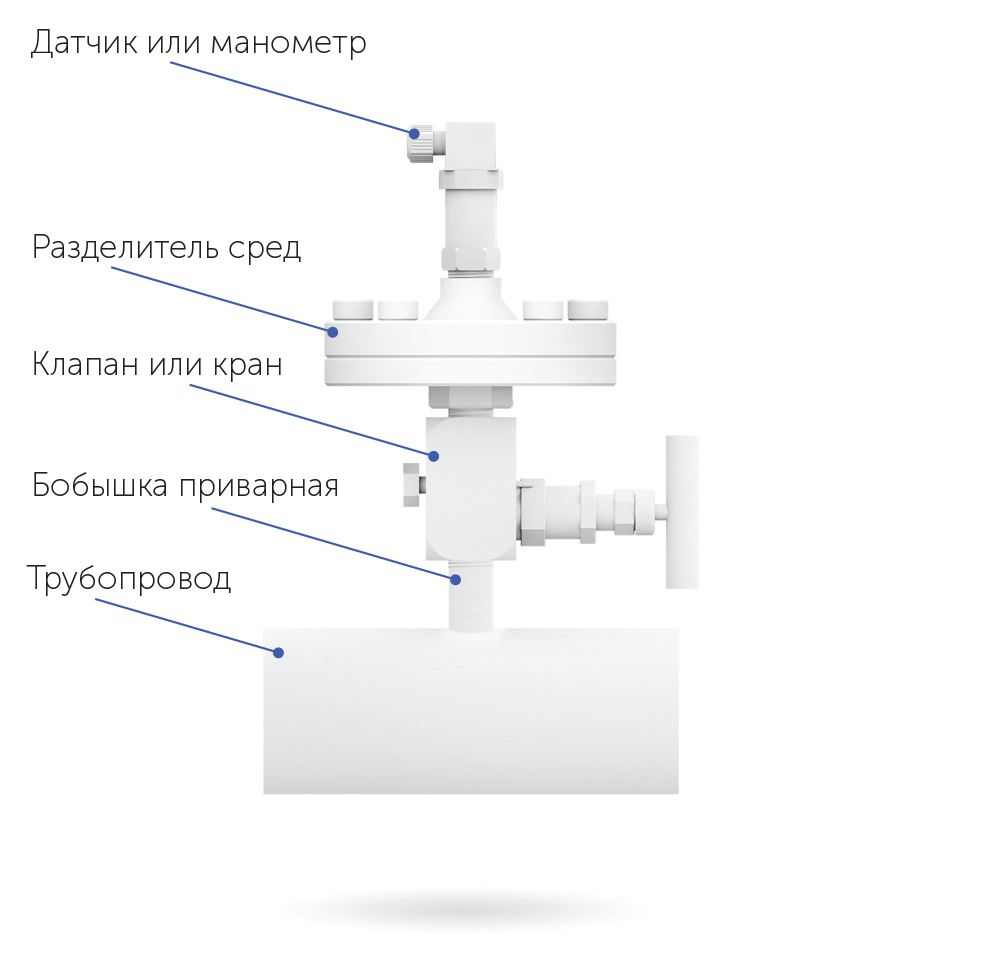

Для защиты чувствительного элемента датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Помимо прямого монтажа датчика давления с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5м.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

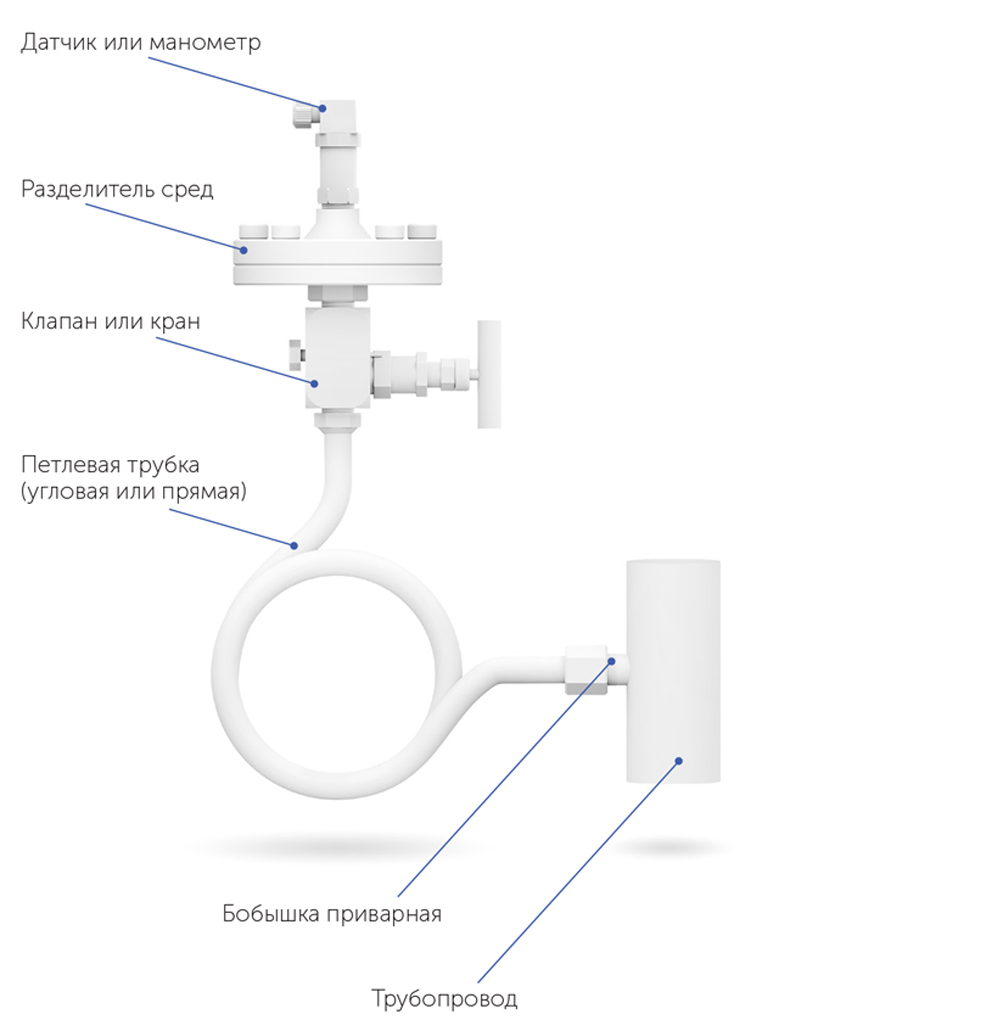

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для уменьшения влияния температуры среды на точность измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение.
При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Карта заказа
|
Тип
|
датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| вакуумметрическое | В | |
| вакуумметрическое и избыточное | ИВ | |
| Диапазон измерений давлений | РПД-И | 0…10 / 16 / 25 / 40 / 60 кПа |
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа | ||
| РПД-В | −0,1…0 МПа | |
| РПД-ИВ | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G¼ / G½ / M20×1,5 | |
| Класс точности | 0,25 / 0,5 / 1 | |
| Разъем | пластиковый L-разъем | − |
| пластиковый М12х1 (4 pin) | М12х1 | |
Пример обозначения: РПД-И (0–0,4 МПа) (4–20 мА) G½. 0,5
