Датчики давления РПД-И-ВР гидростатические врезные
Тип РПД-И-ВР. Датчики давления гидростатические врезные с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования уровня жидкости в открытых емкостях в унифицированный выходной сигнал постоянного тока.
Присоединение с фронтальной мембраной позволяет применять приборы для измерения давлений вязких, загрязненных или кристаллизующихся жидкостей, неагрессивных к нержавеющей стали. Устройства вкручиваются в бобышку, врезанную в дно или боковую стенку резервуара.
Область применения: врезные гидростатические датчики давления для контроля уровня воды, слабых кислот и щелочей, и других сред используют в системах сбора данных, автоматического контроля и управления процессами в различных отраслях промышленности.
19790₽
2038-12-01Технические характеристики
| Класс точности | 0,5 |
| Диапазон измерений давлений, м. вод. ст. (РПД-И-ВР) | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 |
| Диапазон рабочих температур, °C (окружающая среда) | −40…+100 |
| Диапазон рабочих температур, °C (измеряемая среда) | −40…+100 |
| Выходной сигнал, мА | 4…20 |
| Напряжение питания, В | 12…36 |
| Потребляемая мощность, Вт | Не более 1 |
| Время отклика, мс | ≤5 |
| Корпус и штуцер | IP65, нержавеющая сталь 08Х17Н13М2 |
| Электрическое присоединение | Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом (диаметры отверстий для кабеля в таблице) |
| Резьба присоединения | G¾ фронтальная мембрана |
| Межповерочный интервал | 5 лет |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | НСРП. 421262.001ТУ, ГОСТ 22520–85 |

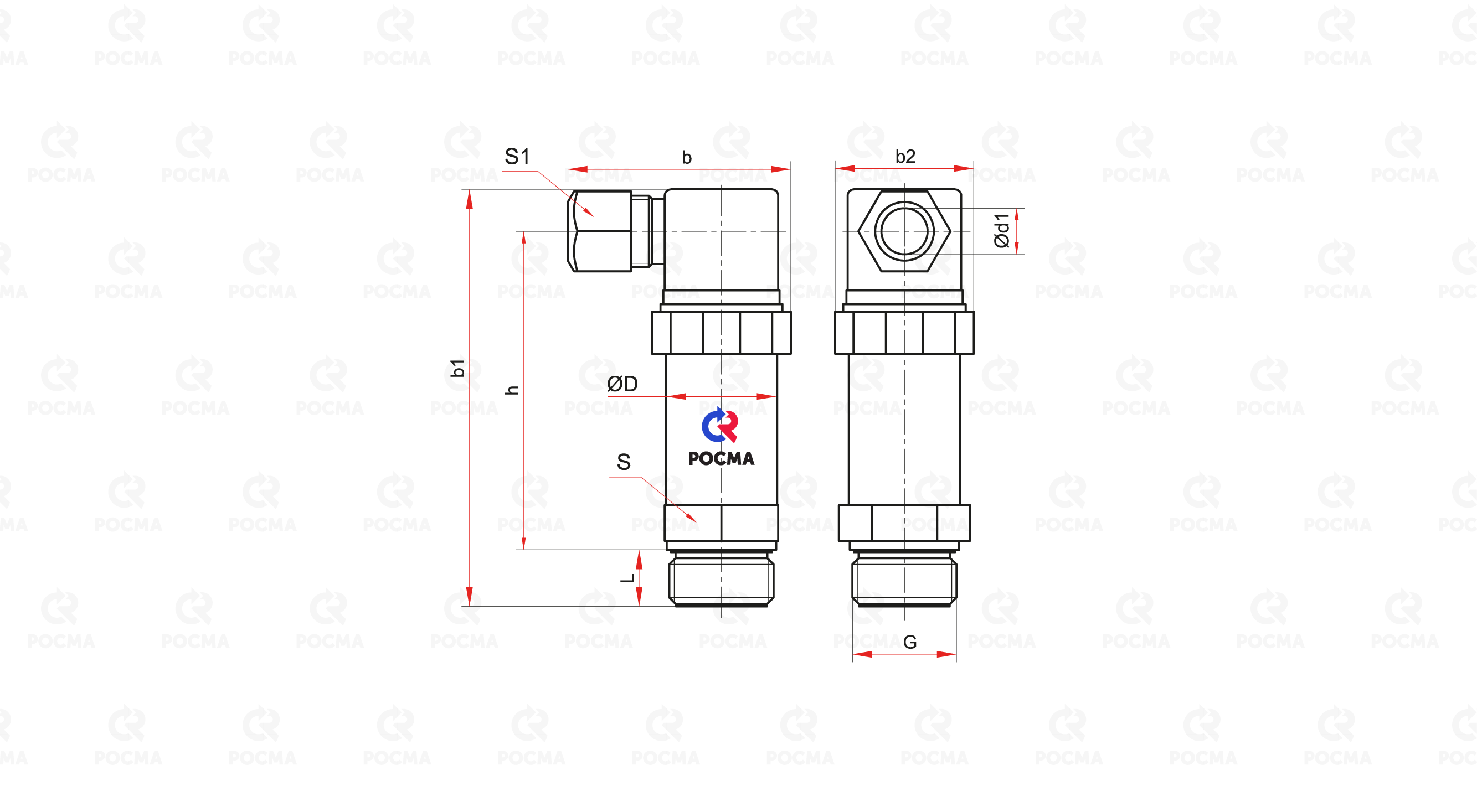

Чертеж
Основные размеры (мм), вес (кг)
| Тип | D | L | b | b1 | b2 | h | S | S1 | d1 | G | Вес |
| РПД-И-ВР | 26,5 | 12 | 54 | 98 | 34 | 76 | 32 | 19 | 6...8 | G¾ | 0,21 |

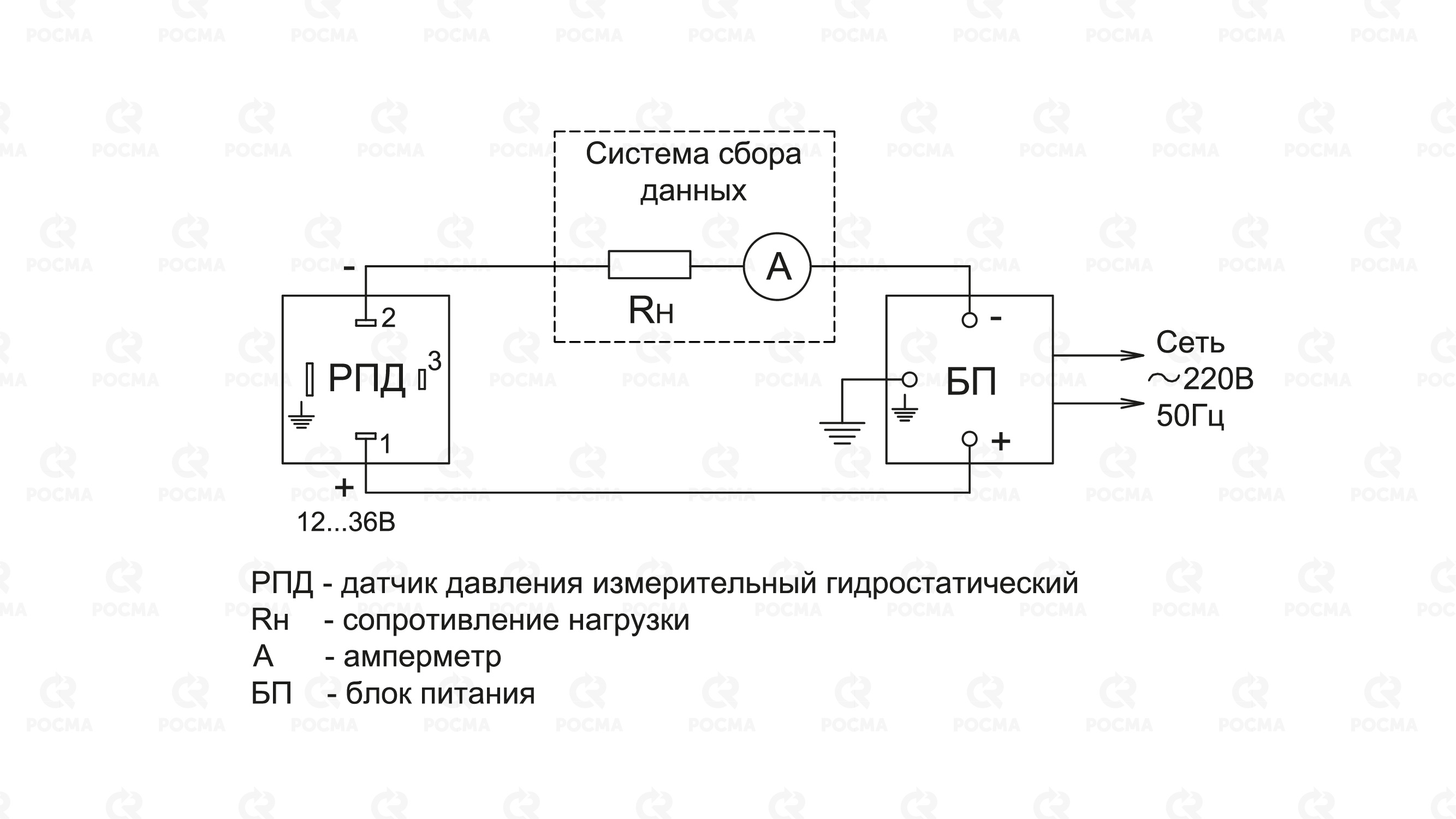

Монтаж и эксплуатация
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.
Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки, которые позволяют осуществить монтаж заподлицо.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Карта заказа
| Тип | датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| Тип присоединения | врезной | ВР |
| Диапазон измерений давлений, м вод. ст. | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G¾ | |
| Класс точности | 0,5 | |
Пример обозначения: РПД-И-ВР (0–4 м вод. ст.) (4–20 мА) G¾. 0,5
