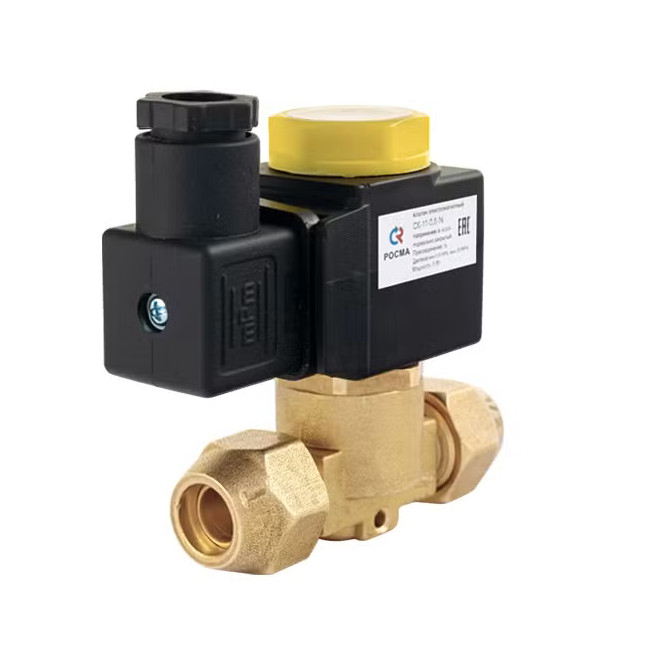

Клапаны электромагнитные СК (соленоидные) для холодильных систем

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов.

Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507.

Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана:

для клапанов с Kv*: 0,8; 2,2 ΔР составляет 0,005 МПа
для клапанов с Kv*: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа

Область применения: промышленные системы холодоснабжения и кондиционирования

RUB

2550₽

2038-12-01

Получить КП

Характеристики Чертеж Монтаж и эксплуатация Карта заказа Документы

Технические характеристики

Принцип работы	Kv, м³/час 0,18; 0,23 Прямого действия 0,8; 2,2; 2,6; 4,8; 5,7 Непрямого действия — коэффициент пропускной способности
Исполнение	Нормально закрытый Нормально открытый
Номинальное напряжение	~220 В, -24 В
Максимальное рабочее давление, МПа	3,5
Температура рабочей среды, °С	-40…+105
Температура окружающей среды, °С	-10…+80
Катушка	IP65, DIN-разъем
Потребляемая мощность, Вт	8
Присоединительные патрубки	Под пайку, диаметр: 6, 10, 12, 16, 19, 22 мм Под отбортовку, диаметр: ⅜'', ½'', ⅝'', ¾''
Корпус	Медный сплав
Мембрана	Гидрированный бутадиен-нитрильный каучук (HNBR)
Надежность	500 000 циклов

Чертеж

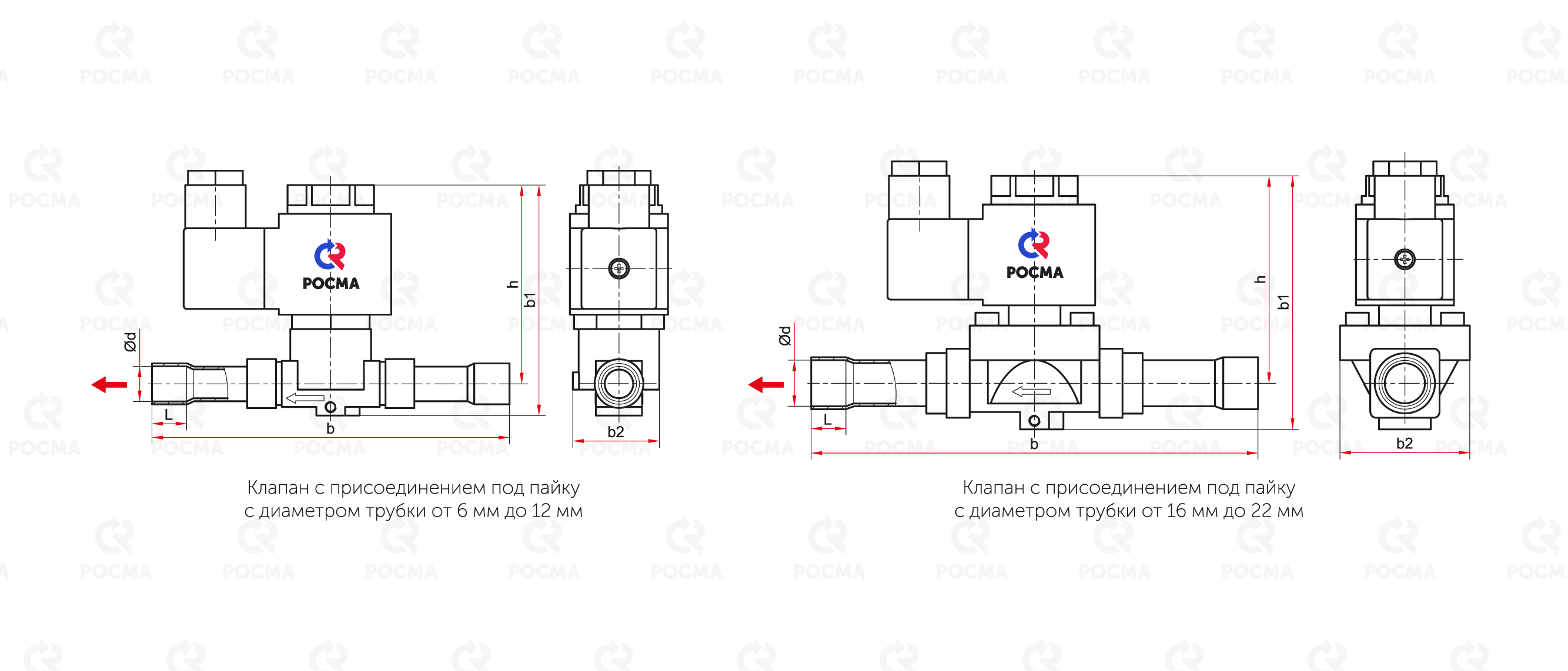

Габаритные и присоединительные размеры (мм), вес (кг)

Модель	DN	Тип	d	h	b	b1	b2	L	Kv, м3/час	Вес
СК-11-0,18-д06	2,5	НЗ	6	63	115	74	26	6	0,18	0,3
СК-11-0,23-д10	3		10					8	0,23	0,32
СК-11-0,8-д10	7			70	118	80	36		0,8	0,37
СК-11-0,8-д12			12		125			10		0,38
СК-11-2,2-д12	12,5								2,2	0,43
СК-11-2,2-д16			16	75	155	88	45	12		0,58
СК-11-2,6-д19	17		19		175	100	58	14	2,6	0,78
СК-11-4,8-д19									4,8	0,96
СК-11-5,7-д22			22	78				16	5,7

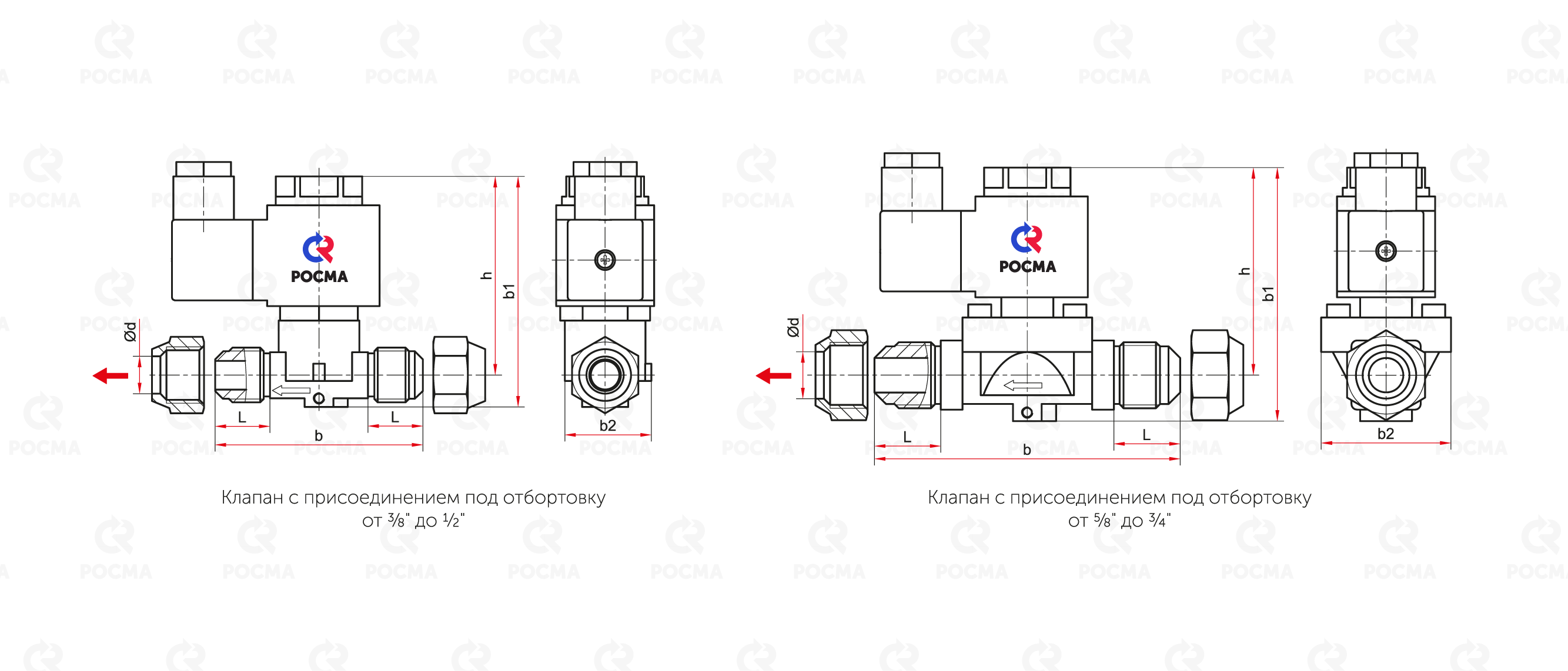

Габаритные и присоединительные размеры (мм), вес (кг)

Модель	DN	Тип	d (дюйм)	h	b	b1	b2	L	Kv, м3/час	Вес
СК-11-0,23-⅜	3	НЗ	⅜	63	60	74	26	16	0,23	0,35
СК-11-0,8-⅜	7		⅜	70	71	80	30	19	0,8	0,4
СК-11-0,8-½	7		½		71	80	30	19	0,8	0,43
СК-11-2,2-½	12,5		½		106	90	45	23	2,2	0,45
СК-11-2,2-⅝	12,5		⅝	74	106	90	45	23	2,2	0,7
СК-11-4,8-¾	17		¾	80	122	104	57	25	4,8	1,19

Монтаж и эксплуатация

Как правило, выбор способа подключения клапана электромагнитного (соленоидного) для холодильных систем зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания.

Наиболее часто встречаются следующие виды подключения:

Трубка под пайку;
Патрубок под отбортовку с резьбовым присоединением.

Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана.

Тип клапана (нормально закрытый или нормально открытый) должен выбираться таким образом, чтобы время работы катушки клапана под напряжением было минимальным.

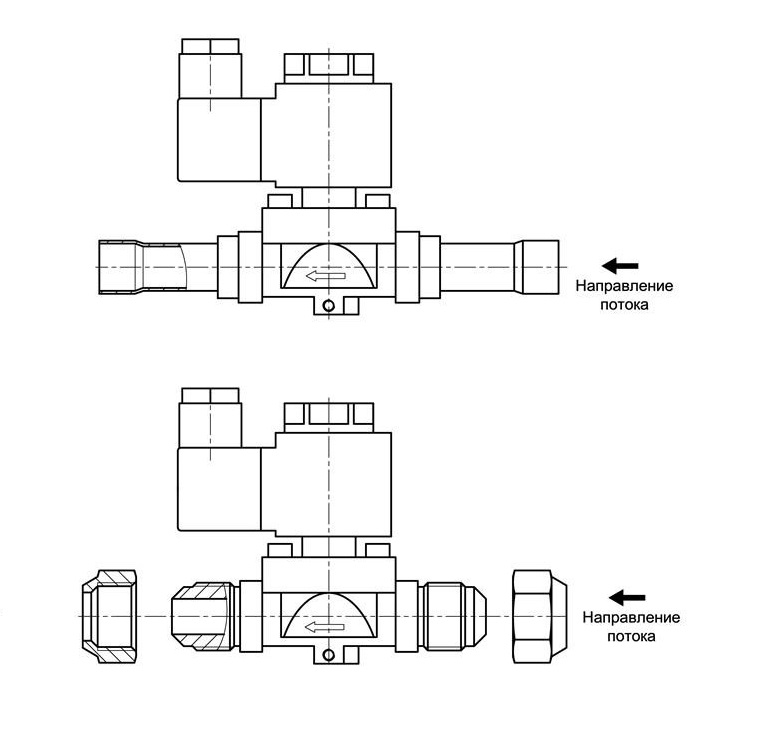

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.

Электрическое подключение клапана должно осуществляться только при снятом напряжении питания. Не допускается подавать напряжение на катушку, если она не надета на клапан. Это приведет к ее мгновенному выходу из строя.

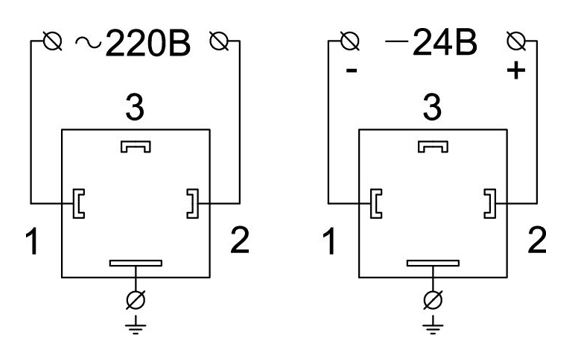

Схема подключения катушки:

Ввод кабеля в DIN-разъем необходимо монтировать таким образом, чтобы образовывалась петля для стекания капель жидкости (конденсата). Попадание жидкости в разъем недопустимо.

Карта заказа

Тип		клапан электромагнитный соленоидный	CK
Исполнение		нормально закрытый	1
Исполнение		нормально открытый	2
Номинальное напряжение, В		~220	1
Номинальное напряжение, В		-24	2
Коэффициент пропускной способности Kv, м3/час		0,18	0,18
		0,23	0,23
		0,8	0,8
		2,2	2,2
		2,6	2,6
		4,8	4,8
		5,7	5,7
Присоединение	патрубок под пайку, диаметр (мм)	6	д6
		10	д10
		12	д12
		16	д16
		19	д19
		22	д22
	патрубок под отбортовку, диаметр (дюйм)	⅜	⅜
		½	½
		⅝	⅝
		¾	¾
