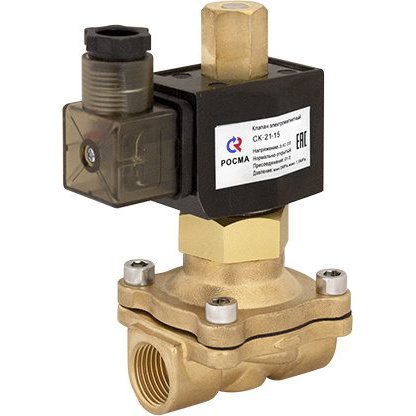

Клапаны СК электромагнитные (соленоидные), прямого действия
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред.
Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами, с корпусом из медного сплава - для неагрессивных по отношению к медным сплавам и каучукам сред.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
RUB
Получить КП
1435₽
2038-12-01Технические характеристики
| Принцип работы | Прямого действия |
| Номинальный диаметр DN, мм | 08 / 15 / 20 / 25 / 32 / 40 / 50 |
| Исполнение | Нормально закрытый; Нормально открытый |
| Номинальное напряжение | ~220 В, -24 В, ~110 В, -12 В |
| Рабочее давление, МПа | Воздух, газ: 0…1,0 Вода: 0…0,7 Масло: 0…0,9 |
| Температура рабочей среды, °С | -5…+90 (NBR); -5…+120 (Витон) |
| Температура окружающей среды, °С | -10…+80 |
| Катушка | IP65, DIN-разъем Опция: энергосберегающий коннектор* * – кроме катушек для СК-21 и СК-22 с DN 32, 40, 50 |
| Потребляемая мощность, Вт | DN, мм / 220 В / 24 В / 110 В / 12 В 08 (НЗ): 7 / 11,3 / - / - 15, 20, 25 (НЗ, НО): 14 / 18 / 14 / 18 32, 40, 50 (НЗ): 20 / 38 / 36 / 38 32, 40, 50 (НО): 36 / 38 / 36 / 38 |
| Время срабатывания клапана, мс | DN, мм / Открытие / Закрытие 08: 20–400 / 100–1500 15, 20, 25, 32, 40, 50: 20–30 / 30–50 |
| Резьба присоединения | G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2 |
| Корпус | Медный сплав; Нержавеющая сталь 08Х18Н10 |
| Мембрана | Бутадиен-нитрильный каучук (NBR); Опция: фторкаучук (Витон) |
| Пропускная способность | DN, мм / м³/час 08: 0,20 15: 4,11 20: 6,51 25: 10,28 32: 20,57 40: 24,85 50: 41,13 |
| Надежность | 500 000 циклов |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 3712-001-4719015564-2015 |
Карта заказа
|
Тип
|
клапан электромагнитный соленоидный | CK |
| Исполнение | нормально закрытый | 1 |
| нормально открытый | 2 | |
| Номинальное напряжение, В | ~220 | 1 |
| -24 | 2 | |
| ~110 | 3 | |
| -12 | 4 | |
| Номинальный диаметр DN, мм | 8 | 8 |
| 15 | 15 | |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | 40 | |
| 50 | 50 | |
| Принцип работы | прямого действия | - |
| Корпус | медный сплав | - |
| нержавеющая сталь | НЕРЖ | |
| Мембрана | каучук | - |
| витон | В |
