РДД-2Р Реле разности давлений для жидких и газообразных неагрессивных сред
Тип РДД-2Р. Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.
Принцип действия реле перепада давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят дифференциальные реле давления для воздуха и поэтому активно используются для регулировки потери давления в фильтрах техники кондиционирования и вентиляции.
3390₽
2038-12-01Технические характеристики
| Рабочий диапазон | ||
|---|---|---|
| Рабочий диапазон, МПа | Дифференциал, МПа (фиксированный) | Р статич. макс., МПа |
| 0,05…0,2 | 0,03…0,05 | 0,5 |
| 0,05…0,4 | 0,06…0,2 | 1,5 |
| 0,1…0,6 | 0,06…0,2 | 3,0 |
| Воспроизводимость | ||
| ±2% | ||
| Контакты | ||
| Однополюсный перекидной контакт | ||
| Электрические характеристики | ||
| 8А ~220 В; 16А ~110 В | ||
| Диапазон рабочих температур, °C | ||
| Окружающая среда: -10…+70; Контролируемая среда: -10…+110 | ||
| Корпус | ||
| Алитированная сталь 10, IP42 | ||
| Крышка | ||
| Пластик, цвет белый | ||
| Штуцер и накидная гайка | ||
| Хромированная сталь 10 | ||
| Кронштейн и механизм | ||
| Анодированная сталь 10 | ||
| Сильфон | ||
| Медный сплав | ||
| Шкала | ||
| Алюминий, цвет черный | ||
| Стекло | ||
| Органическое | ||
| Способ присоединения | ||
| Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм) | ||
| Варианты монтажа | ||
| На приборную панель или с помощью кронштейна | ||
| Монтаж кабеля | ||
| Тип | Способ монтажа | Ø кабеля, мм |
| РДД-2Р | Кабельный ввод | 6 — 14 |
| Надежность | ||
| 100 000 циклов | ||
| Вес, кг | ||
| РДД-2Р: 0,43; Кронштейн: 0,07 | ||
| Климатическое исполнение | ||
| Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 | ||
| Техническая документация | ||
| ТУ 4218-001-4719015564-2010; ГОСТ 26005–83 | ||
| Примечание | ||
| Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле | ||
| Рекомендация | ||
| Для оптимальной работы реле рекомендуется выставлять уставку в диапазоне 15–85% шкалы давления | ||

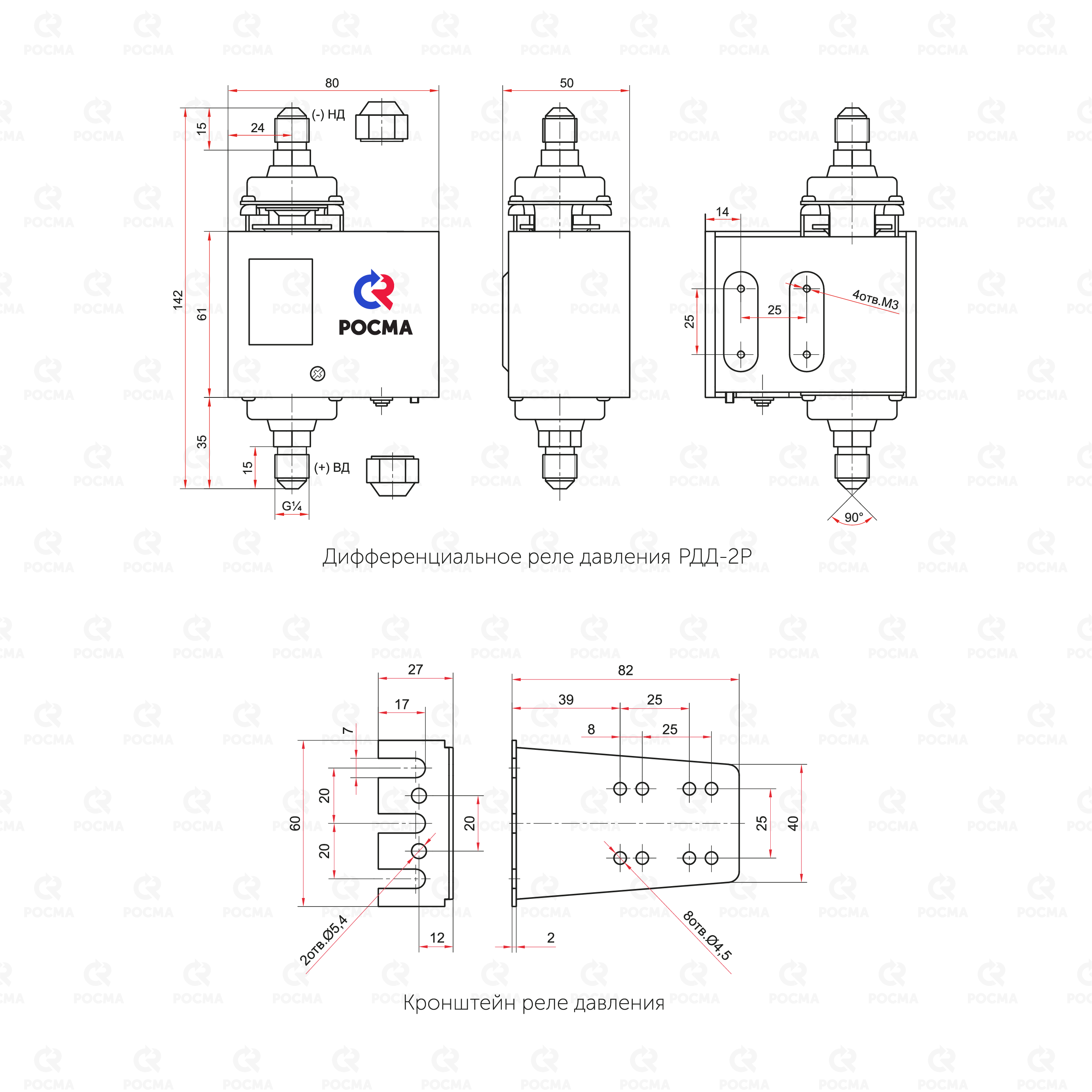

Чертеж
Монтаж и эксплуатация
Монтаж прибора выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Большее давление должно подаваться на нижний штуцер. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройка диапазона производится путем вращения регулировочного колеса по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить уставку.
Карта заказа
| Тип | реле дифференциального давления | РДД-2Р |
| Верхний предел рабочего диапазона, МПа | 0,2 / 0,4 / 0,6 | |
| Резьба присоединения | G¼ | |
Пример обозначения: РДД-2Р – 0,2 МПа – G¼
