Реле перепада давления воздуха DPS
Реле перепада давления DPS используются в системах вентиляции, кондиционирования и отопления для контроля работы фильтров, вентиляторов, рекуператоров и прочего оборудования.
Реле определяют наличие или отсутствие давления в вентиляционных каналах или помещениях с помощью силиконовой мембраны и встроенного контактного механизма, фиксируют разницу давления воздуха или неагрессивных газов в канале и передают дискретный сигнал в систему управления и автоматизации, обеспечивая надежную защиту и стабильную работу вентиляционного оборудования.
Реле DPS позволяют вручную настраивать порог срабатывания в диапазоне от 20 Па до 5000 Па в зависимости от модификации с точностью 5…10% или 10-15% от уставки в зависимости от модели. Регулировка дифференциала (гистерезиса) фиксированная для версии STANDART или настраиваемая в версии датчиков серии PRO.
1400₽
2038-12-01Технические характеристики
| Температурный диапазон, °C | |
|---|---|
| -40…+85 | |
| Рабочая среда | |
| Воздух, не агрессивные газы | |
| Защита корпуса | |
| DPS — IP54; DPS-PRO — IP65 (резиновая прокладка) | |
| Материал корпуса, крышки | |
| Промышленный пластик, полистирол | |
| Размеры корпуса, мм | |
| 85x85x57 | |
| Материал мембраны | |
| Промышленный силикон | |
| Рабочие диапазоны, Па | |
| DPS: от 50 до 1000 Па; DPS-PRO: от 20 до 5000 Па | |
| Максимальное давление, Па | |
| 5000 | |
| Точность срабатывания | |
| ≤ 15% ± 10 Па (от уставки) | |
| Дифференциал | |
| DPS: ≤ 50 ± 10 Па; DPS-PRO: настраиваемый 10…100 Па | |
| Сброс | |
| Автоматический | |
| Повторяемость измерений | |
| ±10 Па (от текущей уставки) | |
| Регулировка уставки | |
| Рукоятка | |
| Регулировка дифференциала DPS-PRO | |
| Настроечный винт | |
| Повторяемость измерений DPS-PRO | |
| ±10 Па (от текущей уставки) | |
| Подключение давления | |
| Встроенные пластиковые штуцеры Ø 6 мм | |
| Ввод кабеля | |
| PG7, IP68, полиамид (PA6), кабель D=2-7 мм | |
| Контактная группа | |
| SPDT (перекидной контакт), 1.5(0.3) A, 230 В AC | |
| Подключение кабеля | |
| РПИ-М-2.5-6.3 плоский разъем с изоляцией «мама» | |
| Монтаж | |
| Вертикально, штуцерами и вводом вниз | |
| Комплектность | |
| Трубка ПВХ 1 м (1 шт), фланцы (2 шт), разъемы РПИ (3 шт) |
Назначение и использование реле перепада давления DPS:
- контроль степени загрязнения фильтров;
- контроль работы и включения вентиляторов;
- сигнализация обрыва ремня вентилятора;
- контроль давления в воздуховодах и помещениях;
- сигнализация при обмерзании рекуператора;
- контроль работы в конденсационных котлах;
- контроль в системах дымоудаления и подпора воздуха.
Чертеж
Конструкция реле перепада давления: составной пластиковый корпус со штуцерами для подвода давления диаметром 6 мм, кабельным вводом PG7, контактами и регулировочным колесиком в основании корпуса.
В комплект поставки входит: трубка из ПВХ длиной 1 или 2 метра, 2 монтажных фланца P-DPS диаметром 6 мм для отбора давления, саморезы для крепления реле, плоские изолированные разъемы для подключения. Фланцы устанавливаются до и после контролируемого элемента вентиляционной установки (фильтра, вентилятора, рекуператора) и соединяются с реле перепада давления с помощью силиконовой трубки.
Принцип работы основан на измерении разности давления воздуха «до» и «после» контролируемого устройства с помощью силиконовой мембраны встроенной в корпус и комплекта пружин с различной жесткостью, подобранных согласно измеряемому диапазону.
Если перепад давления превысил заданное значение, то мембрана оказывает критическое давление на шток, воздействующий на контактную группу и замыкает цепь, сигнализируя о текущем состоянии, работе или неисправности. При снижении давления на величину дифференциала реле, контактная группа размыкается под действием пружины и реле автоматически возвращается в исходное состояние.
В связи с непостоянным давлением внутри воздуховодов дифференциал реле базовой версии составляет примерно 10% от верхнего предела измерения для предотвращения дребезга контактов, что в том числе защищает от вибраций, воздействующих на реле со стороны вентустановки.
Монтаж и эксплуатация
Монтаж реле производится в непосредственной близости от контролируемого элемента вентсистемы. Установка корпуса осуществляется на поверхности так, чтобы кабельный ввод был направлен к земле, в противном случае (при монтаже на горизонтальную поверхность) необходимо компенсировать величину уставки на 10-20 Па в большую или меньшую сторону и проверить работу реле, так как сила тяжести будет по иному воздействовать на его механизмы. Для удобства установки рекомендуется использовать монтажный уголок RGP-MP.

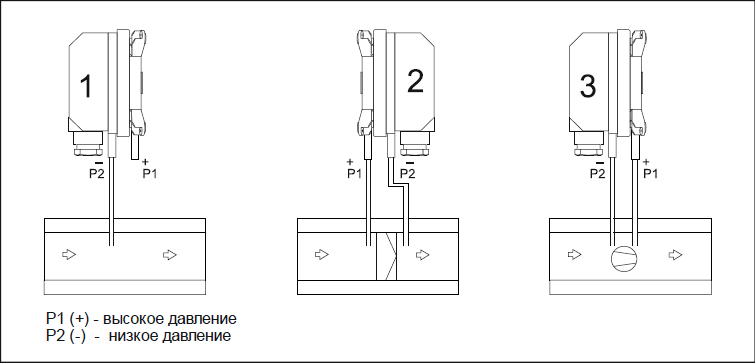

Типовые схемы подключения датчика перепада давления:
- Контроль пониженного давления в канале системы вентиляции.
- Контроль степени загрязнения фильтра в системе вентиляции.
- Контроль работы или обрыва ремня вентилятора.
Установка и настройка реле перепада давления:
- Установите датчик на поверхность вентиляционной установки или воздуховода
- Просверлите отверстия в воздуховоде, установите и закрепите штуцеры
- Соедините штуцеры и датчик с помощью силиконовой трубки
- Заведите кабель в датчик, подключитесь согласно схеме подключения
- Установите требуемое значение перепада давления с помощью колесика
- Включите систему вентиляции и проверьте правильность работы датчика с помощью тестера
- Для точной настройки уставки и дифференциала используйте электронный манометр
ВНИМАНИЕ: настройка дифференциала (гистерезиса) для серии PRO производится после выставления уставки срабатывания датчика путем поворота винта по часовой (уменьшение) или против часовой стрелки (увеличение). Поворачивайте винт не более чем на ½ оборота за 1 раз, после чего проводите тестирование. При достижении значения дифференциала 30 Па необходимо уменьшить шаг поворота до ¼. Не рекомендуется устанавливать дифференциал ниже 10-20 Па.
