Блоки питания HDR
Блоки питания HDR предназначены для питания датчиков давления и цифровых манометров стабилизированным напряжением 24В постоянного тока.
Блоки питания широко применяются во всех отраслях промышленности, везде, где требуется обеспечить электропитание широкого спектра устройств, в том числе датчиков давления, температуры, цифровых манометров и т.д.
Основные функции:
- преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение;
- один гальванически изолированный канал питания;
- стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения;
- защита от перенапряжения и импульсных помех на входе;
- защита от перегрузки, короткого замыкания и перегрева;
- индикация о наличии напряжения на выходе.
RUB
Получить КП
1630₽
2038-12-01Технические характеристики
| Входное напряжение | 85…264 В переменного тока (47…63 Гц) 120…370 В постоянного тока |
| Выходное напряжение | 24 В постоянного тока (с возможностью корректировки в пределах 22…28 В) |
| Коэффициент полезного действия | 86–91 % в зависимости от выходной мощности |
| Максимальный ток нагрузки, А (по моделям) | |
| Модель блока питания: HDR-15-24 | Мощность: 15{,}2 Вт, макс. ток нагрузки: 0{,}63 А |
| Модель блока питания: HDR-30-24 | Мощность: 36 Вт, макс. ток нагрузки: 1{,}5 А |
| Модель блока питания: HDR-60-24 | Мощность: 60 Вт, макс. ток нагрузки: 2{,}5 А |
| Модель блока питания: HDR-100-24 | Мощность: 92 Вт, макс. ток нагрузки: 3{,}83 А |
| Модель блока питания: HDR-150-24 | Мощность: 150 Вт, макс. ток нагрузки: 6{,}25 А |
| Корпус | Пластик, IP20 |
| Диапазон рабочих температур, °C | Окружающая среда: −30…+70 |
| Монтаж | На DIN‑рейку (TS‑35/7,5 либо 15) |

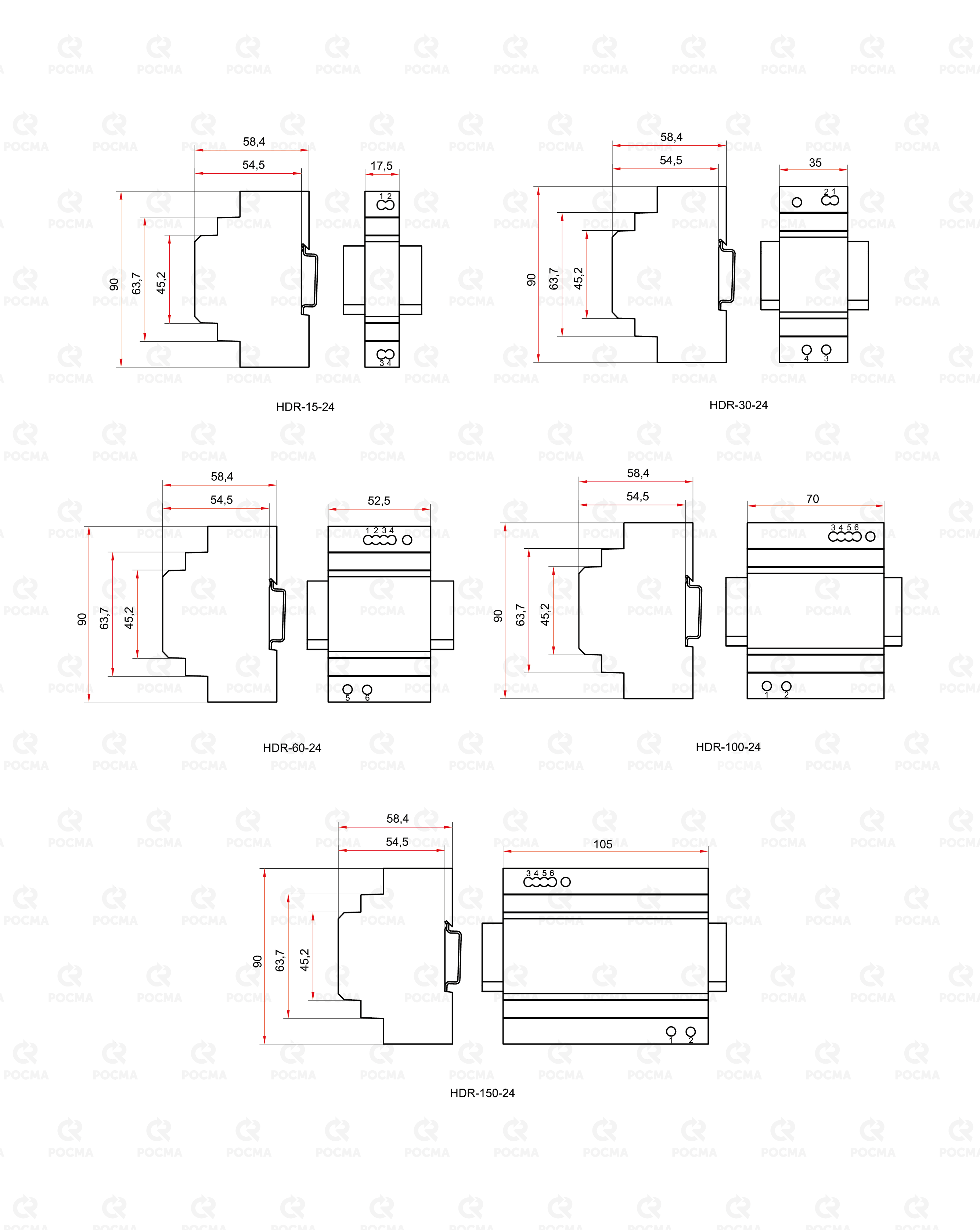

Чертеж
|
Модель блоков питания
|
№ клеммы | |||
| Входное напряжение | Выходное напряжение | |||
| Нейтраль переменного тока | Фаза переменного тока | + Постоянного тока | - Постоянного тока | |
| HDR-15-24 | 3 | 4 | 1 | 2 |
| HDR-30-24 | 4 | 3 | 1 | 2 |
| HDR-60-24 | 6 | 5 | 3, 4 | 1, 2 |
| HDR-100-24 | 2 | 1 | 5, 6 | 3, 4 |
| HDR-150-24 | 1 | 2 | 5, 6 | 3, 4 |
Монтаж и эксплуатация
Карта заказа
|
Тип
|
Блок питания HDR | |
| Мощность, Вт | 15,2 | 15 |
| 36 | 30 | |
| 60 | 60 | |
| 92 | 100 | |
| 150 | 150 | |
| Выходное наряжение, В | 24 | |
Пример обозначения: Блок питания HDR-15-24
