Фитинги резьбовые с накидной гайкой
Резьбовые фитинги предназначены для присоединения манометров или датчиков давления к системе, либо для соединения участков импульсных линий между собой. Наличие накидной гайки позволяет установить измерительный прибор в требуемом положении без использования дополнительных прокладок или перетягивания резьбы.
RUB
Получить КП
990₽
2038-12-01Технические характеристики
| Рабочее давление, МПа | 40 |
| Материал | Нержавеющая сталь 08Х18Н10 |
| Резьба присоединения к прибору | Накидная гайка с внутренней резьбой: G½ или M20×1,5 |
| Резьба присоединения к процессу | Наружная: G½ или M20×1,5 |
| Максимальный вес, кг | 0,18 (G½) 0,14 (M20×1,5) |
| Техническая документация | ТУ 4218-001-4719015564-2015 |

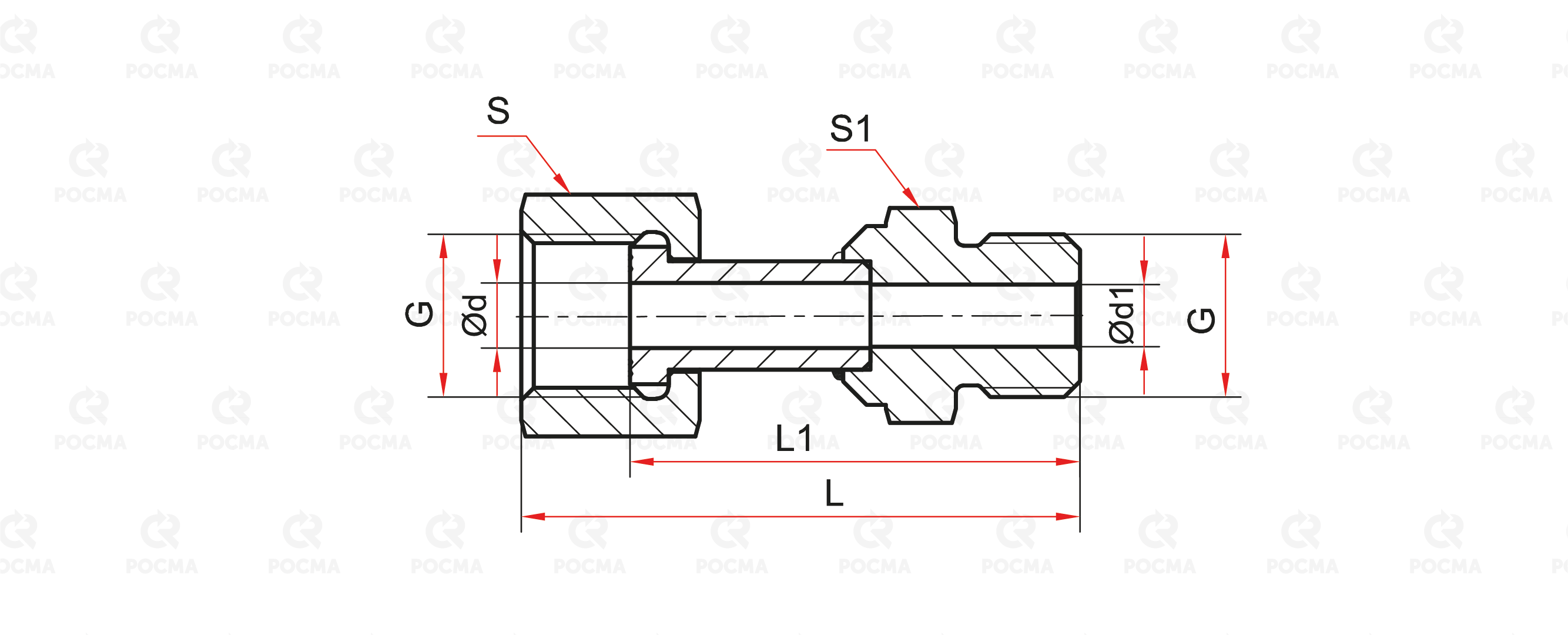

Чертеж
| G | S | S1 | L | L1 | d | d1 |
| G½ | 27 | 24 | 72 | 59 | 8,5 | 8 |
| M20x1,5 | 24 | 22 | 61 | 10 |
Монтаж и эксплуатация
Карта заказа
| Тип | Фитинг резьбовой | |
| Резьба присоединения | G½ | |
| M20×1,5 | ||
| Исполнение (резьба) | внутренняя, накидная гайка - наружная | внутр. накидная гайка - наруж. |
| Материал | нержавеющая сталь | нерж. |
Пример обозначения: Фитинг резьбовой М20х1,5 - М20х1,5 (внутр. накидная гайка - наруж.), нерж.
