Капиллярная трубка для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений
Капиллярная трубка используется для удаленного соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении как при монтаже, так и в процессе эксплуатации.
Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн, развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки.
RUB
Получить КП
680₽
2038-12-01Технические характеристики
| Максимальное давление, МПа | 3,5 |
| Диапазон рабочих температур, °С | -10…+110 |
| Резьба присоединения к прибору | Внутренняя: G¼ или G½ Наружная: G¼ Внутренняя (накидная гайка): G¼ |
| Резьба присоединения к процессу | Наружная: G¼, G½ или M20×1,5 |
| Длина, м | 1 / 1,5 / 2 / 3 |
| Материал гайки и штуцера | Латунь |
| Материал трубки | Медный сплав |

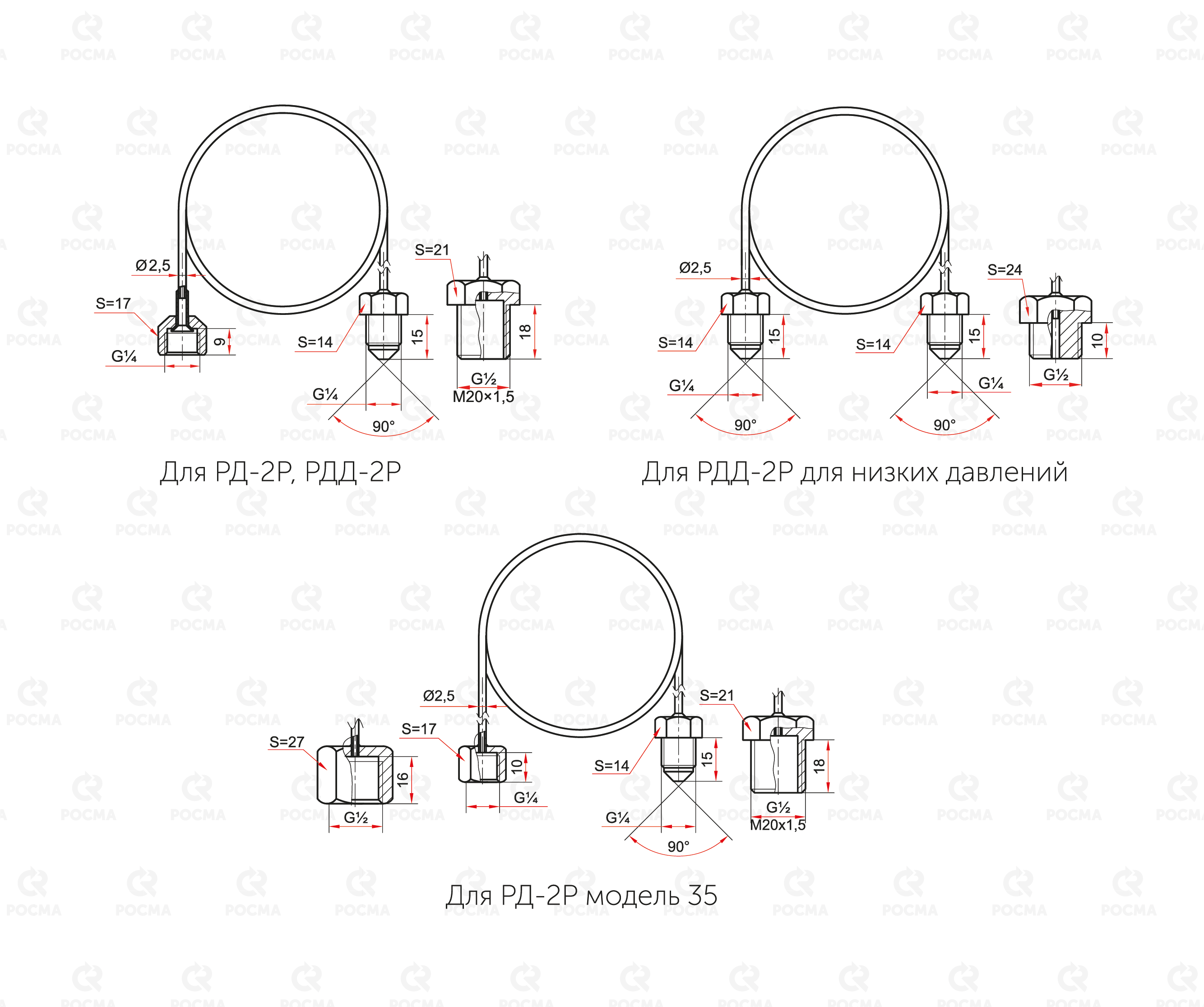

Чертеж
Монтаж и эксплуатация
Карта заказа
|
Тип
|
Капиллярная трубка | |
| Модель | для РД-2Р/РДД-2Р | |
| для РД-2Р модель 35 | ||
| для РДД-2Р для низких давлений | ||
| Резьба присоединения | внутренняя | G¼ / G½ |
| наружная | G¼ / G½ / M20×1,5 | |
| Исполнение (резьба) | внутренняя, накидная гайка - наружная | внутр. накидная гайка - наруж. |
| внутренняя - наружная | внутр. - наруж. | |
| наружная - наружная | наруж. - наруж. | |
| Длина, м | длина 1 м; 1,5 м; 2 м; 3 м. | |
Пример обозначения: Капиллярная трубка для РД/РДД, G¼ - G¼ (внутр. накидная гайка - наруж.), длина 1 м.
