Контрольная стрелка (ябедник) для манометров ТМ
Предназначена для фиксации максимального давления в системе без непосредственного наблюдения со стороны оператора.
Представляет из себя конструкцию в виде красной стрелки с выступом, в который упирается показывающая стрелка манометра, фиксируя значение максимального давления в системе.
Контрольная стрелка может быть установлена на приборы 20 и 21 серии, диаметром 100 и 150 мм, с диапазоном давления от 0,25 МПа.
RUB
2038-12-01
Получить КП
Технические характеристики
| Возможность установки | Для ТМ-520, -521, -620, -621 |
| Максимальная температура измеряемой среды, °С | 150 |
| Регулировка | Ключом (в комплекте) |
| Стекло | Органическое |
| Стрелка | Алюминий |

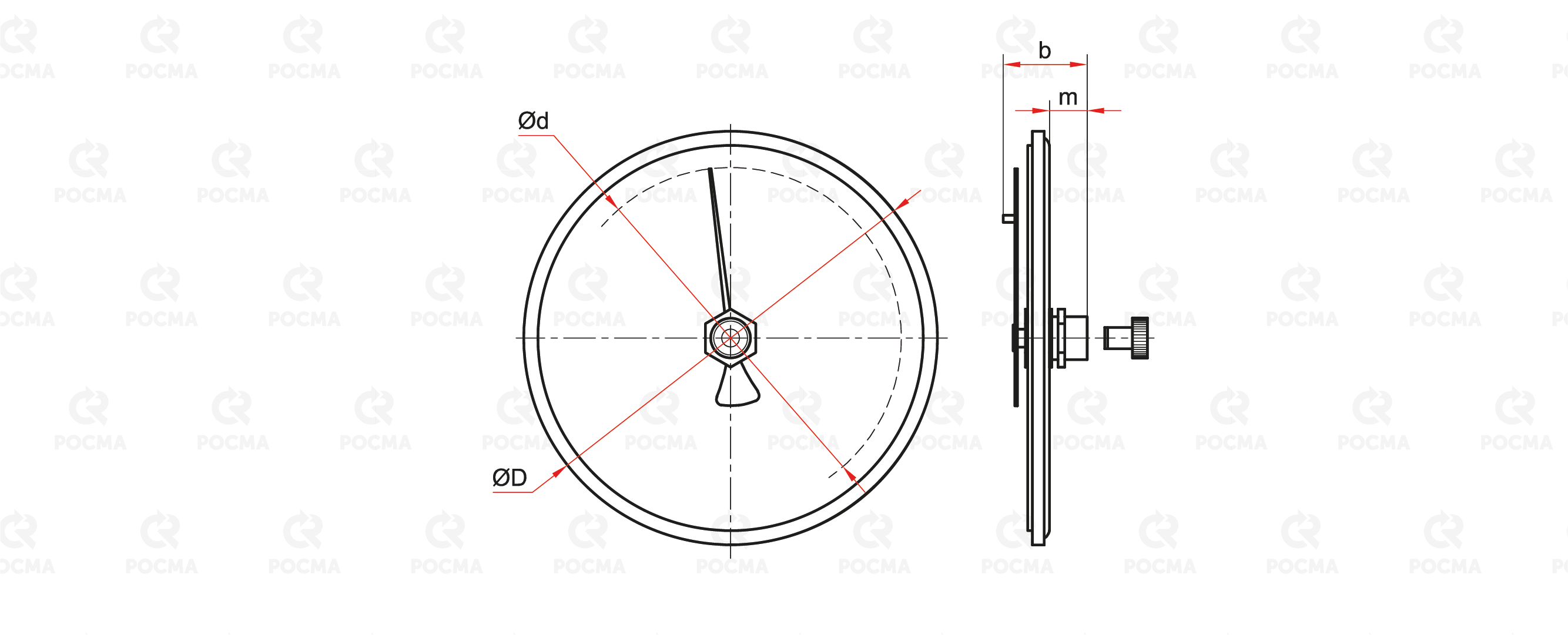

Чертеж
Основные размеры (мм), вес (кг)
| Тип | Ø | D | d | b | m | Вес |
| ТМ-520, -521 | 100 | 104 | 76 | 22 | 9 | 0,04 |
| ТМ-620, -621 | 150 | 156 | 120 | 23 | 0,1 |
