Кронштейн для крепления к стене с переходником
Кронштейны предназначены для крепления средств измерений к стене или любой другой плоской поверхности.
Конструктивно кронштейн состоит из самого держателя и специального переходника для манометра. Держатель представляет из себя состоящий из двух частей хомут, соединяемый 2 винтами. С помощью разъемного хомута на монтажном кронштейне легко могут быть размещены измерительные приборы с присоединенными к ним импульсными трубками, разделителями сред или капиллярами.
RUB
Получить КП
740₽
2038-12-01Технические характеристики
| Вынос прибора от стены, мм | 100 |
| Максимальный диаметр прибора для установки, мм | 160 |
| Материал держателя | Алюминий, порошковое покрытие (цвет чёрный) |
| Материал переходника | Нержавеющая сталь 08Х18Н10 |
| Резьба переходника | M20×1{,}5, G½, NPT½ |
| Техническая документация | ТУ 4218-001-4719015564-2015 |

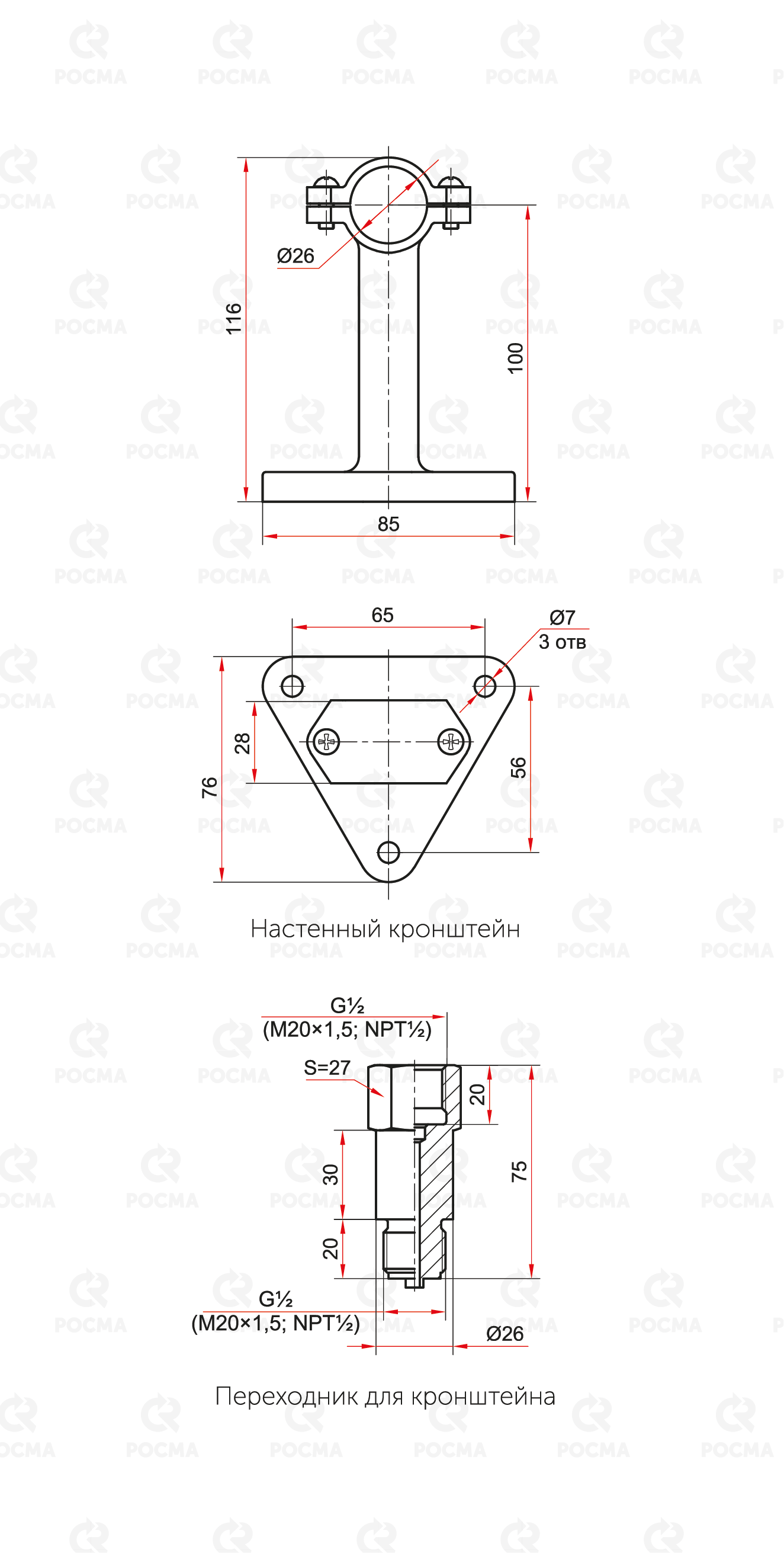

Чертеж
Монтаж и эксплуатация
Карта заказа
| Тип | Кронштейн для крепления к стене | |
| Вынос прибора от стены | L=100 мм | |
| Материал | Алюминий | алюминий |
| Тип | Переходник для кронштейна | |
| Резьба присоединения | G½ / M20x1,5 / NPT½ | |
| Исполнение (резьба) | внутренняя - наружная | внутр. - наруж. |
| Материал | Нержавеющая сталь | нерж. |
Примеры обозначения:
Кронштейн для крепления к стене L=100мм, алюминий
Переходник для кронштейна внутр. М20х1,5 - наруж. M20x1,5, нерж.
