Кронштейн для крепления к трубе с переходником
Предназначен для крепления средств измерений к трубе диаметром до 80 мм.
RUB
Получить КП
740₽
2038-12-01Технические характеристики
| Вынос прибора от трубы, мм | 100 |
| Максимальный диаметр прибора для установки, мм | 160 |
| Материал держателя | Нержавеющая сталь 08Х18Н10, полипропилен |
| Материал переходника | Нержавеющая сталь 08Х18Н10 |
| Максимальная температура измеряемой среды, °С | 120 |
| Диаметр трубы для крепления, мм | 20–80 |
| Резьба присоединения | M20×1{,}5, G½, NPT½ |
| Техническая документация | ТУ 4218-001-4719015564-2015 |

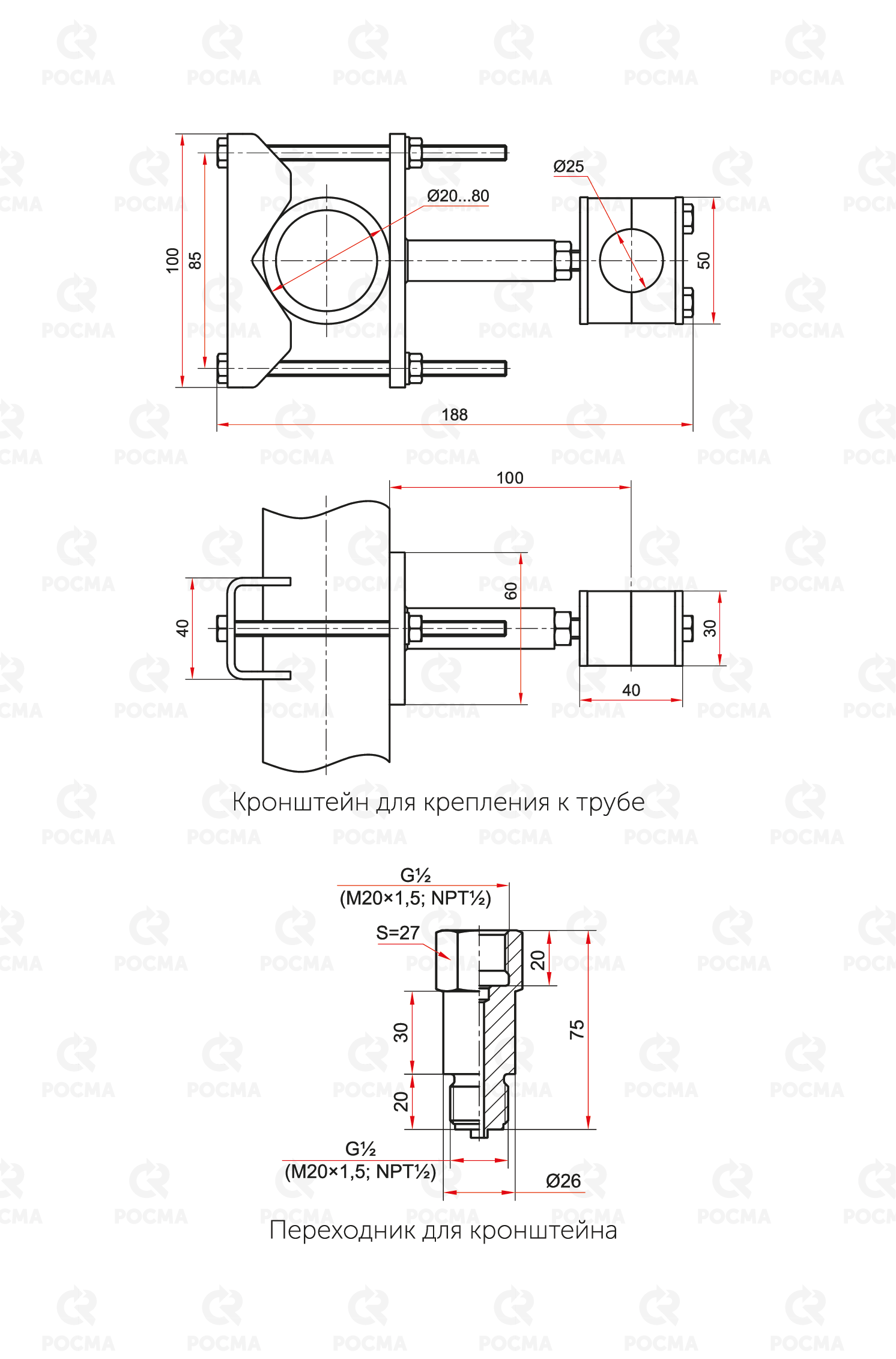

Чертеж
Монтаж и эксплуатация
Карта заказа
| Тип | Кронштейн для крепления к трубе | |
| Диаметр трубы для крепления, мм | Ду20-Ду80 | |
| Вынос прибора от трубы | L=100мм | |
| Материал | Нержавеющая сталь | нерж. |
| Тип | Переходник для кронштейна | |
| Резьба присоединения | G½ / M20x1,5 / NPT½ | |
| Исполнение (резьба) | внутренняя - наружная | внутр. - наруж. |
| Материал | Нержавеющая сталь | нерж. |
Примеры обозначения:
Кронштейн для крепления к трубе Ду20-Ду80, L=100мм, нерж.
Переходник для кронштейна внутр. М20х1,5 - наруж. M20x1,5, нерж.
