Ниппель приварной с накидной гайкой
Ниппель приварной с накидной гайкой используется для присоединения контрольно-измерительных приборов (манометры, датчики, реле и т.д.) к импульсной линии.
Устройство обеспечивает герметичное соединение с импульсной линией, а наличие накидной гайки позволяет облегчить монтаж средства измерения. Присоединение осуществляют приваркой этого дополнительного элемента к трубчатым отводам / штуцерам.
Ниппель из нержавеющей стали отличается повышенной устойчивостью к воздействию коррозии, термическим факторам и агрессивным веществам, поэтому часто используется в нефтехимической и пищевой промышленности.
RUB
Получить КП
320₽
2038-12-01Технические характеристики
| Рабочее давление, МПа | 40 |
| Материал | Нержавеющая сталь 08Х18Н10 |
| Резьба присоединения | Накидная гайка с внутренней резьбой: G¼, G½, M12×1,5, M20×1,5 |
| Максимальный вес, кг | 0,02 (G¼, M12×1,5) 0,07 (G½, M20×1,5) |
| Техническая документация | ТУ 4218-001-4719015564-2015 |

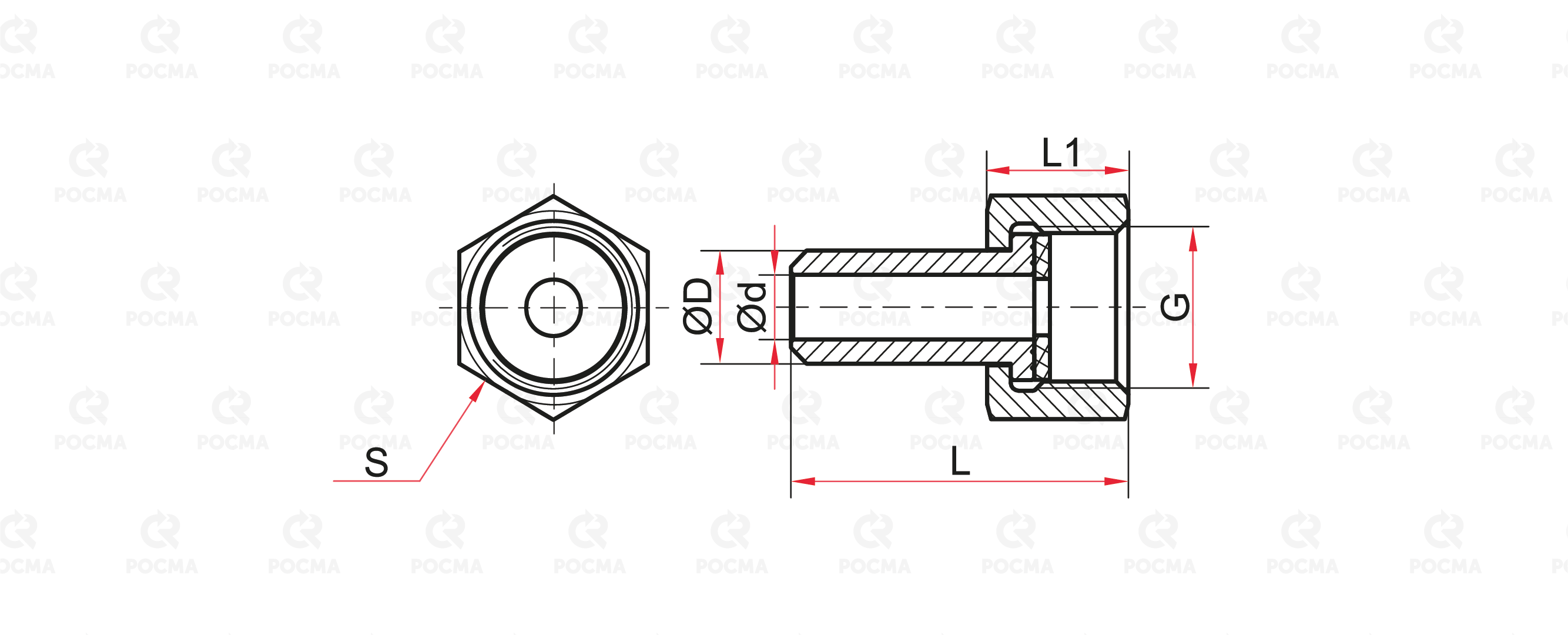

Чертеж
Основные размеры (мм)
| G | S | L | L1 | D | d |
| G¼, M12x1,5 | 17 | 31 | 14 | 6 | 3,5 |
| G½, M20×1,5 | 24 | 43 | 18 | 14 | 8 |
Монтаж и эксплуатация
Карта заказа
| Тип | Ниппель приварной с накидной гайкой |
| Резьба | G¼ |
| G½ | |
| M12×1,5 | |
| M20×1,5 | |
| Материал | нерж. |
Пример обозначения: Ниппель приварной с накидной гайкой G½, нерж.
