Переходники из латуни с наружным штуцером для шланга
Переходники из латуни с наружным штуцером для шланга предназначены для крепления соединительных рукавов к пневматическому оборудованию, либо к общей системе пневмомагистрали.
Конструктивно переходник представляет собой фитинг, с одной стороны которого располагается наружный штуцер типа «елочка», а с другой – присоединительная часть c внутренней метрической резьбой.
В ассортименте представлены два вида переходников, которые отличаются между собой диаметром сечения штуцера.
Для удобства монтажа со стороны резьбового соединения находится шестигранник. С обратной стороны штуцер нужно вставить в шланг и закрепить стяжным хомутом для устойчивой фиксации.
340₽
2038-12-01Технические характеристики
| Рабочее давление, МПа | 2,5 |
| Материал | Латунь |
| Техническая документация | ТУ 4218-001-4719015564-2015 |

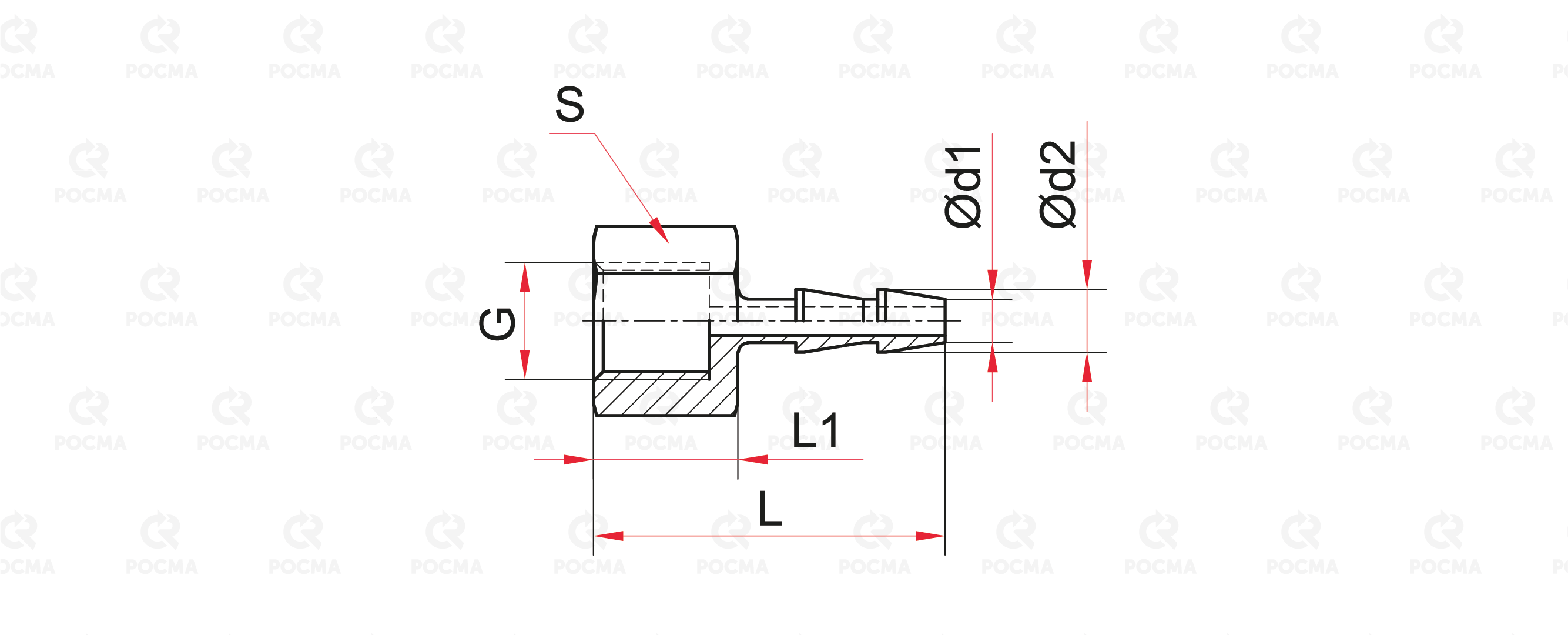

Чертеж
Размеры переходников (мм), вес (кг)
| L | L1 | S | G | Внутренний Ø | d1 | d2 | Вес |
| подсоединяемой трубки | |||||||
| 39 | 15 | 17 | M12×1,5 | 4,0–4,5 | 4,5 | 6,5 | 0,023 |
| 45 | 8 | 8 | 10 | 0,028 |
Монтаж и эксплуатация
Карта заказа
| Тип | Переходник |
| Исполнение (резьба) | внутр. M12×1,5 - наруж. штуцер для шланга |
| Диаметр штуцера для шланга, мм | 6,5 |
| 10 | |
| Материал | латунь |
Пример обозначения: Переходник внутр. M12×1,5 - наруж. штуцер для шланга 6,5 мм, латунь
