Рукава соединительные для РМ
Рукава соединительные являются вспомогательным гибким соединительным элементом для монтажа прибора измерения давления (манометры, датчики давления) и мембранного разделителя РМ, если прибор измерения давления и разделитель находятся на удалении друг от друга.
Соединительные рукава могут использоваться в том случае, если температура измеряемой среды выходит за пределы рабочего диапазона температуры измерительного прибора. В этом случае рабочая среда охлаждается путем прохождения через соединительный рукав до точки входа в измерительный прибор.
RUB
Получить КП
4750₽
2038-12-01Технические характеристики
| Максимальное давление, МПа | 10* * — при объединении разделителя со средством измерений через рукав, максимальное давление не должно превышать 10 МПа |
| Диапазон рабочих температур, °С | -50…+200 |
| Резьба присоединения к прибору | Внутренняя: M20×1,5 |
| Резьба присоединения к РМ | Наружная: M20×1,5 |
| Длина, м | 2 / 3 / 4 / 5 |
| Материал рукава и штуцеров | Нержавеющая сталь 08Х18Н10 |

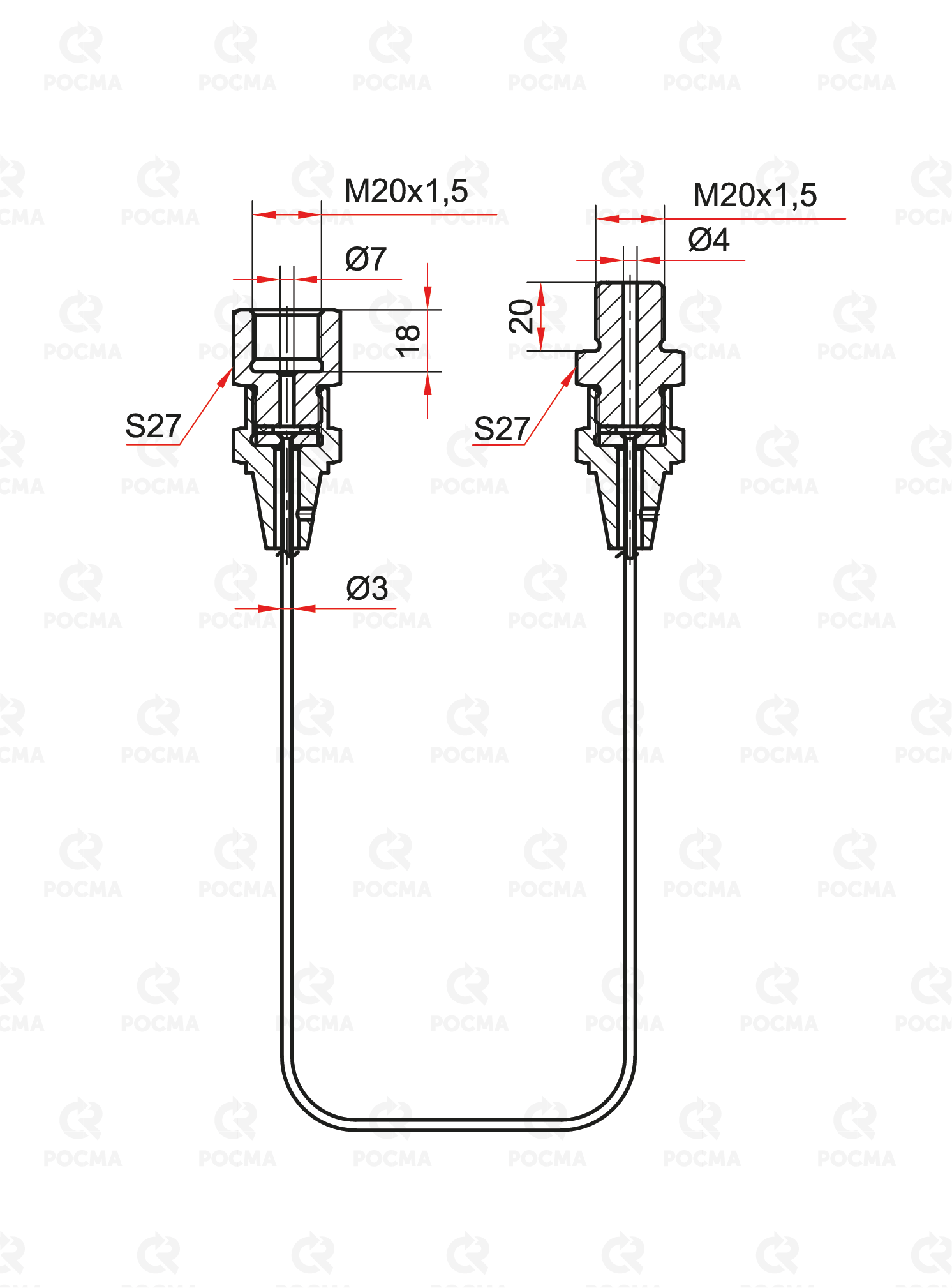

Чертеж
Монтаж и эксплуатация
Карта заказа
| Тип | Рукав соединительный РС | |
| Длина, м | 2, 3, 4, 5 | |
| Резьба присоединения | M20×1,5 | |
| Исполнение (резьба) | внутренняя - наружная | внутр.-наруж. |
Пример обозначения: Рукав соединительный РС-2 М20×1,5 внутр. — М20×1,5 наруж.
