Рукава соединительные для ТМД
Рукава соединительные РС являются вспомогательным гибким соединительным элементом, который используется для подключения прибора к процессу. Они обеспечивают передачу давления измеряемой среды к чувствительному элементу манометра и позволяют производить измерения разности давлений между двумя точками
RUB
Получить КП
3460₽
2038-12-01Технические характеристики
| Максимальное давление, МПа | 40 |
| Диапазон рабочих температур, °С | -60…+200 |
| Резьба присоединения к прибору | Внутренняя с накидной гайкой: G½, M20×1,5 или M12×1,5 |
| Резьба присоединения к процессу | Наружная: G½, M20×1,5 или M12×1,5 |
| Длина, м | 1 / 2 / 3 / 4 / 5 |
| Материал рукава и штуцеров | Нержавеющая сталь 08Х18Н10 |

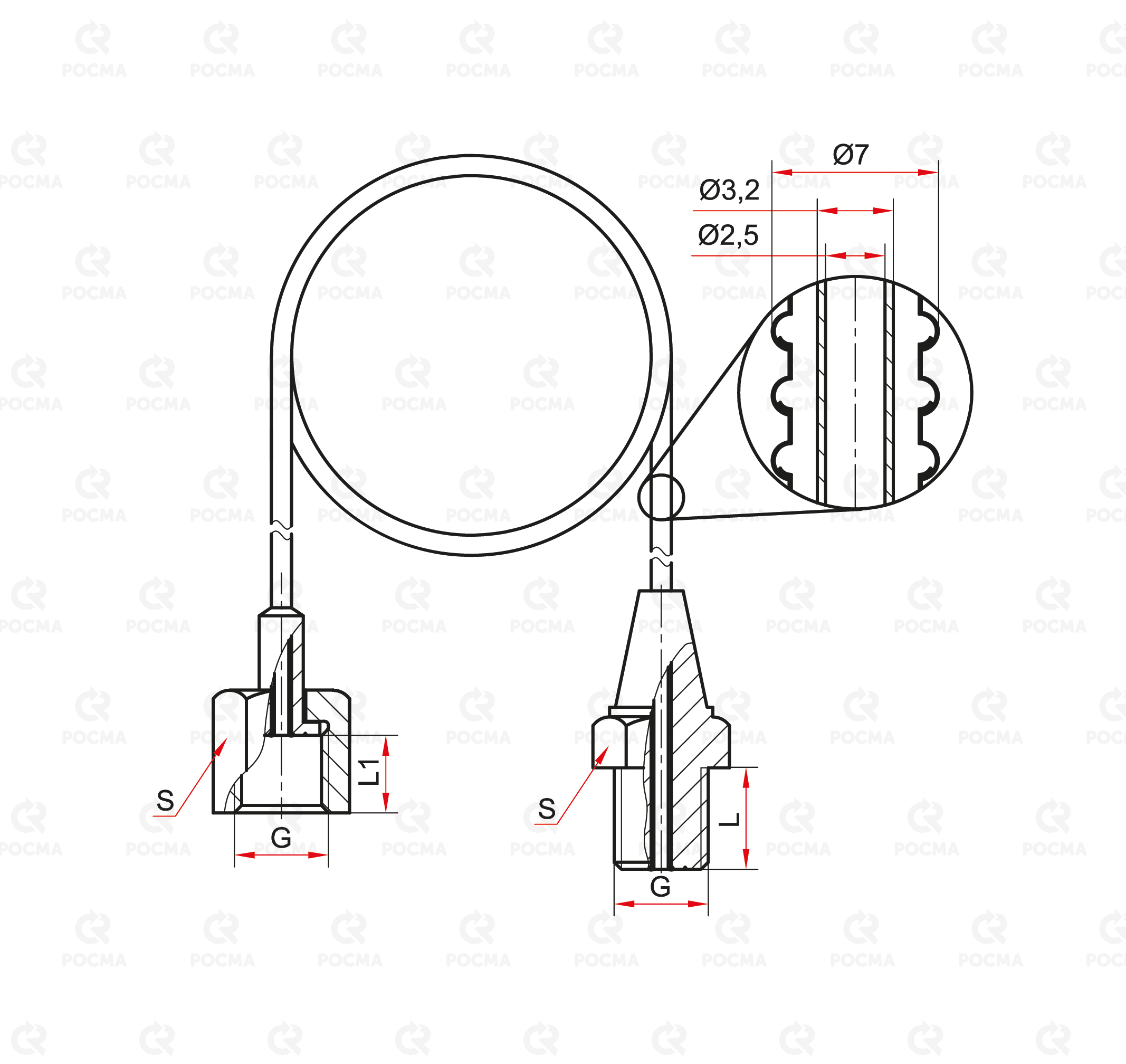

Чертеж
Основные размеры (мм)
| G | L | L1 | S |
| М12х1,5 | 14 | 12 | 17 |
| М20х1,5 | 20 | 18 | 24 |
| G½ | 20 | 18 | 24 |
Монтаж и эксплуатация
Карта заказа
| Тип | Рукав соединительный РС | |
| Длина, м | 1 / 2 / 3 / 4 / 5 | |
| Резьба присоединения | G½ - G½ | |
| M12×1,5 - M12×1,5 | ||
| M20×1,5 - M20×1,5 | ||
| Исполнение (резьба) | внутренняя с накидной гайкой - наружная | внутр. накидная гайка-наруж. |
Пример обозначения: Рукав соединительный РС-1 G½ (внутр. накидная гайка) — G½ (наруж.)
