Цельноточеные гильзы на 60 МПа
Цельноточеные гильзы из нержавеющей стали являются важным дополнительным элементом термометра и устанавливаются на шток прибора. В первую очередь они предназначены для защиты средств измерения от воздействия агрессивных сред и высоких давлений. А также позволяют производить монтаж и замену приборов в процессе эксплуатации без отключения системы.
Гильзы изготавливаются из цельного металлического прутка. Благодаря такой конструкции, они могут выдерживать более высокие давления (до 60 МПа), чем обычные гильзы из нержавеющей стали. Поэтому их рекомендуется использовать в сферах химической и нефтехимической промышленности.
При заказе гильз необходимо указать тип и серию термометра, наружную резьбу и длину погружной части гильзы (L).
RUB
Получить КП
3730₽
2038-12-01Технические характеристики
| Рабочее давление, МПа | 60 |
| Диаметр гильзы, мм | 16 |
| Длина гильзы, мм | 46 / 64 / 100 / 150 / 200 / 250 / 300 |
| * — возможно изготовление погружной части длиной до 600 мм (с шагом 50 мм) | |
| Материал | Нержавеющая сталь 08Х18Н10 |
| Техническая документация | НСРП.408721.003ТУ |

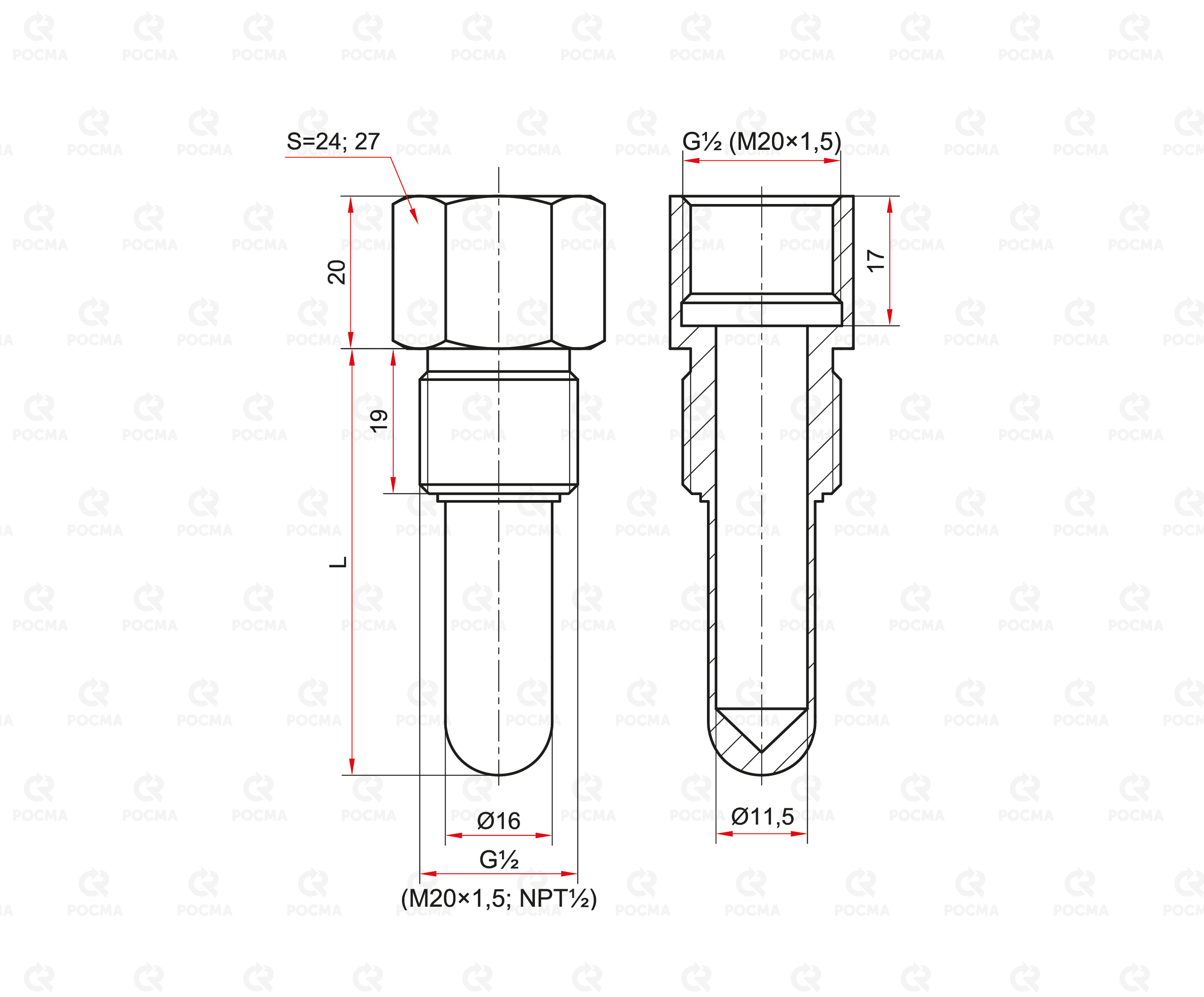

Чертеж
Монтаж и эксплуатация
Карта заказа
| Тип | Гильза для термометра | |
| Серия термометра | БТ серии 220 | ××220 |
| Длина погружной части, мм | L=46, 64, 100, 150, 200, 250, 300 мм | |
| Диаметр погружной части, мм | d=16 | |
| Резьба присоединения | внутренняя | G½, М20×1,5 |
| наружная | G½, М20×1,5, NPT½ | |
| Исполнение (резьба) | внутренняя - наружная | внутр.-наруж. |
| Особенность | рабочее давление | 60 МПа |
| Материал | нержавеющая сталь | нерж. |
