Уплотнительные кольца для манометров
Уплотнительные кольца предназначены для уплотнения соединения средства измерений с дополнительным оборудованием или отборным устройством.
RUB
Получить КП
60₽
2038-12-01Технические характеристики
| Рабочее давление, МПа | До 160 |
| Материал | Медь М1М |
| Исполнение | Тип 1 — фигурное кольцо Тип 2 — плоское кольцо |
| Техническая документация | ТУ 4218-001-4719015564-2015 |
Чертеж
Уплотнительное кольцо, тип исполнения 1 — фигурное.
| Размер резьбы | Размеры (мм) | |||
| D | d | d1 | b | |
| G¼, M12×1,5 | 9,5 | 5 | 7 | 3 |
| G½, M20×1,5 | 18 | 8 | 11 | 4 |

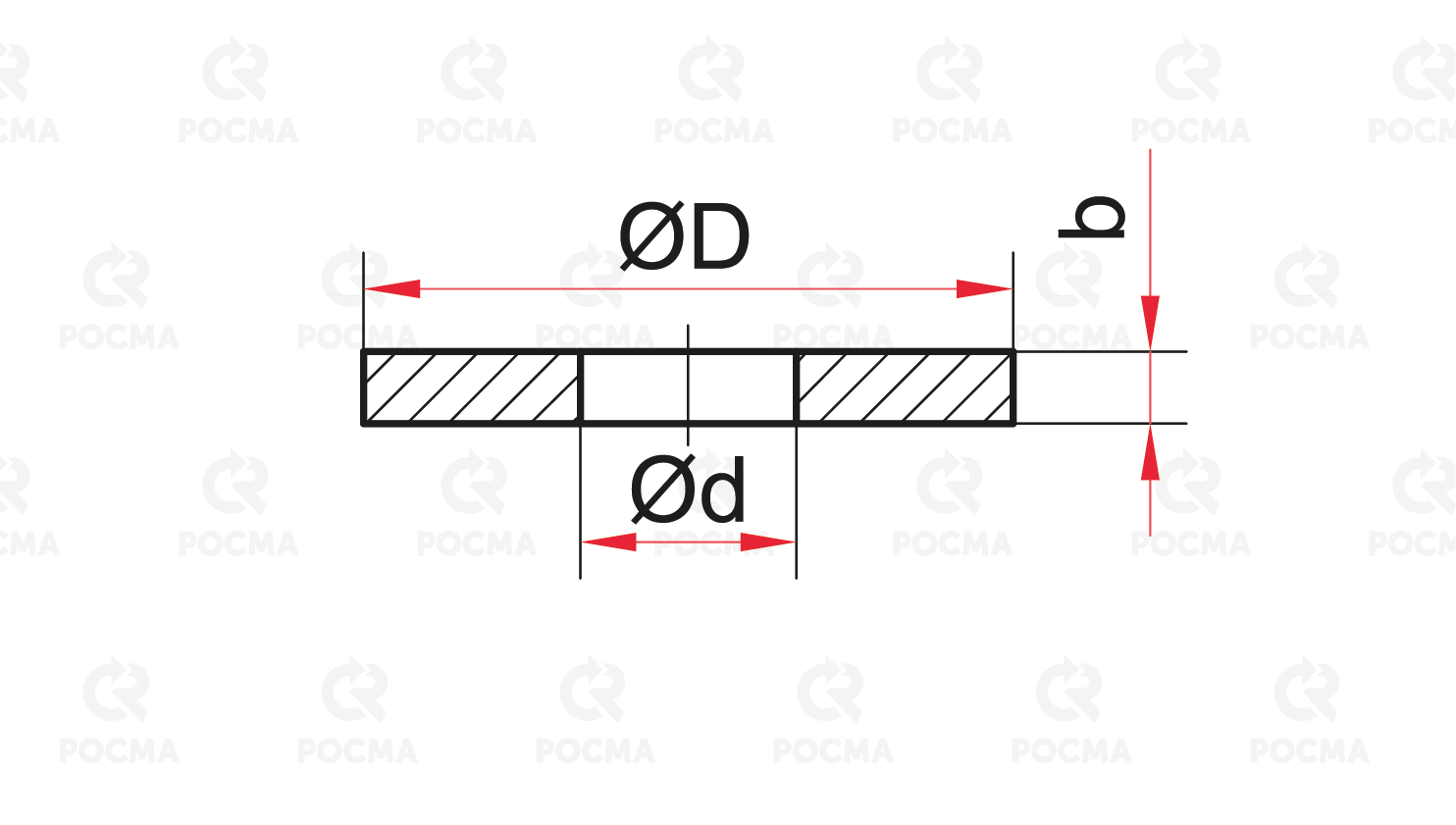

Уплотнительное кольцо, тип исполнения 2 — плоское.
| Размер резьбы | Размеры (мм) | |||
| D | d | d1 | b | |
| G¼, M12×1,5 | 9,5 | 5 | - | 1 |
| G½, M20×1,5 | 18 | 6,5 | - | 2 |
