Игольчатый клапан из латуни
Игольчатый клапан – это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана.
Клапан оснащен винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии.
RUB
Получить КП
2320₽
2038-12-01Технические характеристики
| Максимальное давление, МПа | 25 |
| Диапазон рабочих температур, °С | −10…+150 |
| Резьба присоединения | G½ или M20×1{,}5 |
| Исполнение (резьба) | Внутренняя (накидная гайка) / наружная |
| Материал корпуса | Латунь |
| Материал сальника | Фторопласт |
| Максимальный вес, кг | 0{,}58 |
| Техническая документация | НСРП.491741.012ТУ |

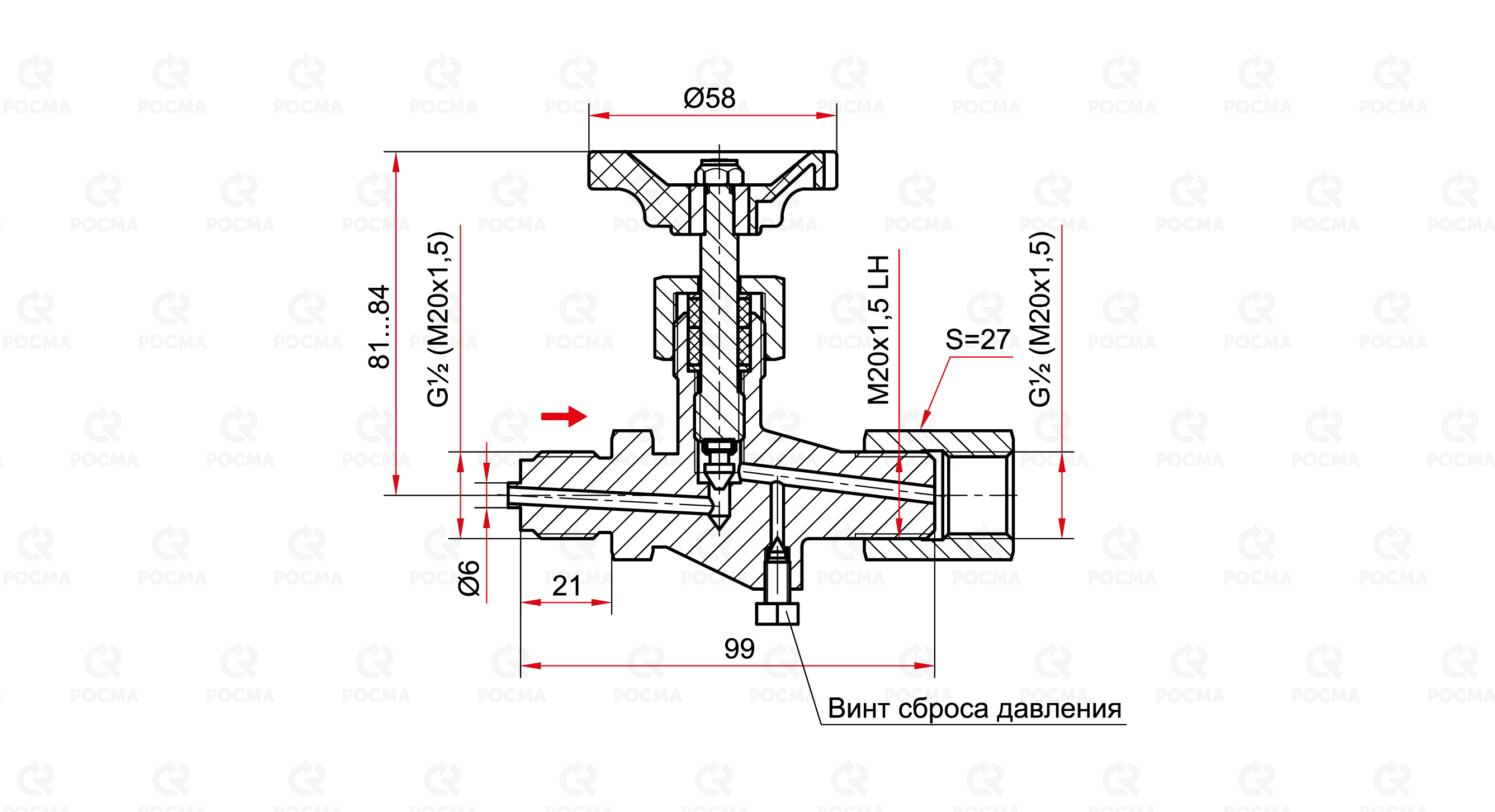

Чертеж
Монтаж и эксплуатация
Карта заказа
| Тип | Игольчатый клапан | |
| Резьба присоединения | G½ − G½ | SFG½-MG½ |
| M20x1,5 − M20x1,5 | SFM20x1,5-MM20x1,5 | |
| Исполнение (резьба) | внутренняя, накидная гайка – наружная | внутр. накидная гайка - наруж. |
| Материал | Латунь | латунь |
Пример обозначения: Игольчатый клапан SFM20x1,5-MM20x1,5 (внутр., накидная гайка- наруж.), латунь
