Кнопочный запорный клапан АГ-М
Кнопочный запорный клапан АГ-М (аналог модели VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ. А также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора – мембране или трубке Бурдона. Длительное нахождение мембраны средства измерения (СИ) под давлением ухудшает метрологические свойства прибора (снижается точность показаний).
Клапан, установленный перед СИ, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см2).
При необходимости подключения системы к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. После поворота кнопки под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей СИ во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.
Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.
1640₽
2038-12-01Технические характеристики
| Тип | Нормально закрытый |
| Рабочее давление, МПа | 1{,}6 |
| Максимальное давление, МПа | 2{,}4 |
| Максимальная рабочая температура, °С | 60 |
| Резьба присоединения к процессу | G½ (внутренняя) |
| Резьба присоединения к СИ | G½, M12×1{,}5 или M20×1{,}5 (внутренняя, накидная гайка) |
| Материал корпуса | Сталь 10 |
| Материал втулки | Латунь |
| Уплотнение | Смесь резиновая НО-68-I-HTA |
| Максимальный вес, кг | 0{,}26 |

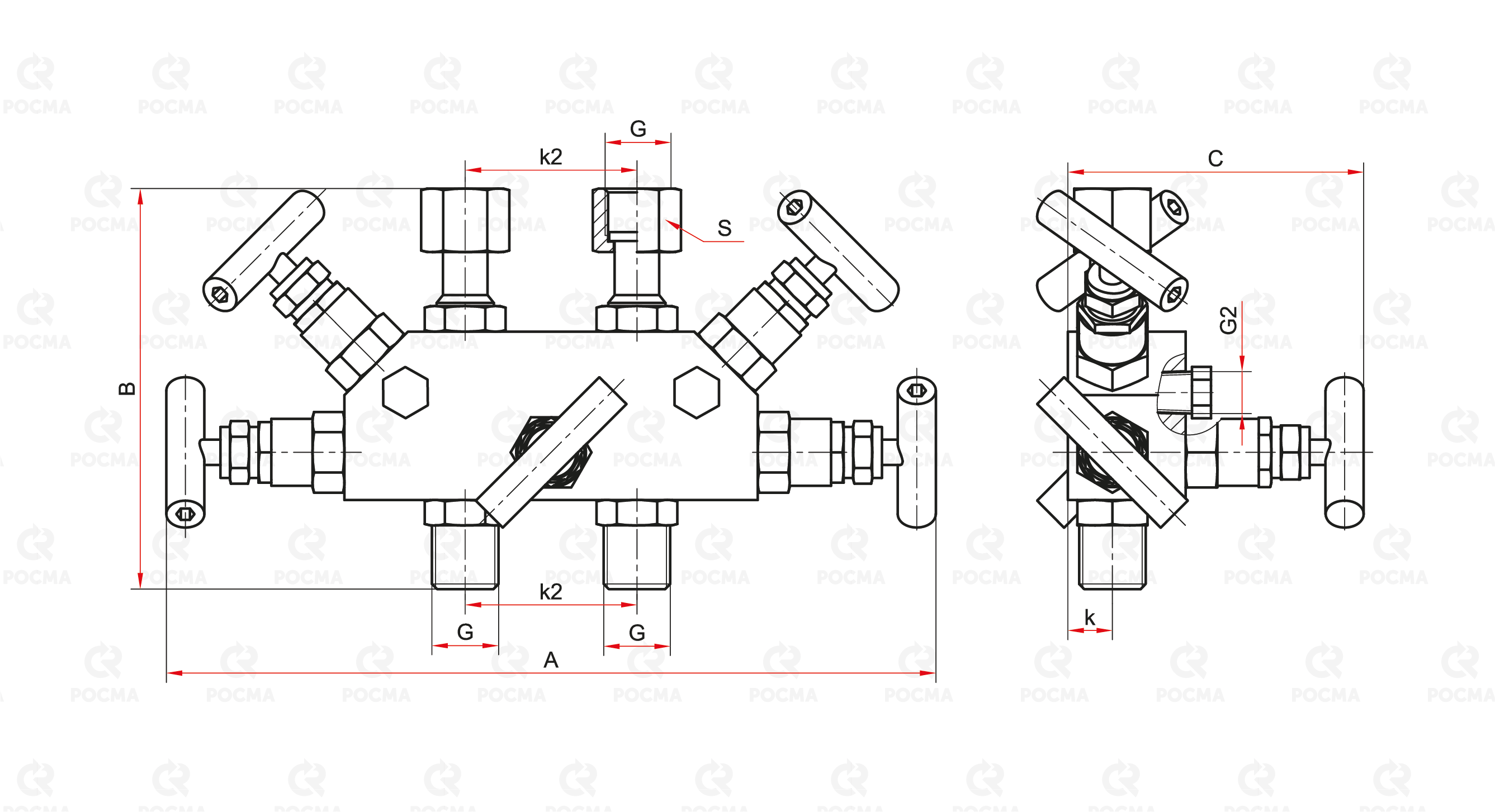

Чертеж
Монтаж и эксплуатация
Карта заказа
|
Тип
|
Клапан кнопочный АГ-М | |
| Резьба присоединения | G½–G½ | |
| G½–М12x1,5 | ||
| G½–М20x1,5 | ||
| Исполнение (резьба) | внутренняя – внутренняя, накидная гайка | внутр.–внутр. накидная гайка |
Пример обозначения: Клапан кнопочный АГ-М G½–М12x1,5 (внутр.-внутр. накидная гайка)
