Смесительный поворотный трёхходовой клапан RMV

Смесительные поворотные трёхходовые клапаны RMV предназначены для регулирования расхода жидкостей в системах теплоснабжения, охлаждения и кондиционирования (HVAC) и могут использоваться как для смешения, так и для разделения потоков.

Регулирующий клапан имеет S-образную характеристику регулирования и изготовлен из специального латунного сплава для преимущественного использования в системах отопления, охлаждения и вентиляции.

RUB

5000₽

2038-12-01

Получить КП

Характеристики Чертеж Монтаж и эксплуатация Документы

Технические характеристики

Температура теплоносителя, °C	−10…+110 (постоянно) −10…+130 (кратковременно)
Номинальное давление, бар	PN = 10
Рабочий диапазон	7…100 %
Крутящий момент, Н·м	DN15–DN32: < 2 DN40–DN50: < 4
Крутящий момент при PN, Н·м	< 5
Условный проход, мм	DN = 15…50
Характеристика регулирования	S‑образная
Протечка через закрытый клапан	При разделении: < 0,1 % При смешении: < 1 %
Максимальный перепад давления, бар	Разделение потоков: 2 Смешение потоков: 1
Давление блокировки	200 кПа (2 бар)
Пропускная способность	DN 15: 0{,}4; 0{,}63; 1; 1{,}6; 2{,}5 м³/ч DN 20: 4; 6{,}3; 10; 16 м³/ч DN 25: 10; 16 м³/ч DN 32: 16; 25 м³/ч DN 40: 25; 40 м³/ч DN 50: 40; 50; 63 м³/ч
Резьбовое соединение	Внутренняя резьба (ВР) от G1/2" до G2"
Рекомендованные жидкости	Вода, водный раствор гликоля с концентрацией до 50 %
Корпус, заслонка, сальник	Стойкая к коррозии латунь EN 12165 CW617N
Материалы	Рукоятка — нейлон Прокладка — EPDM

Чертеж

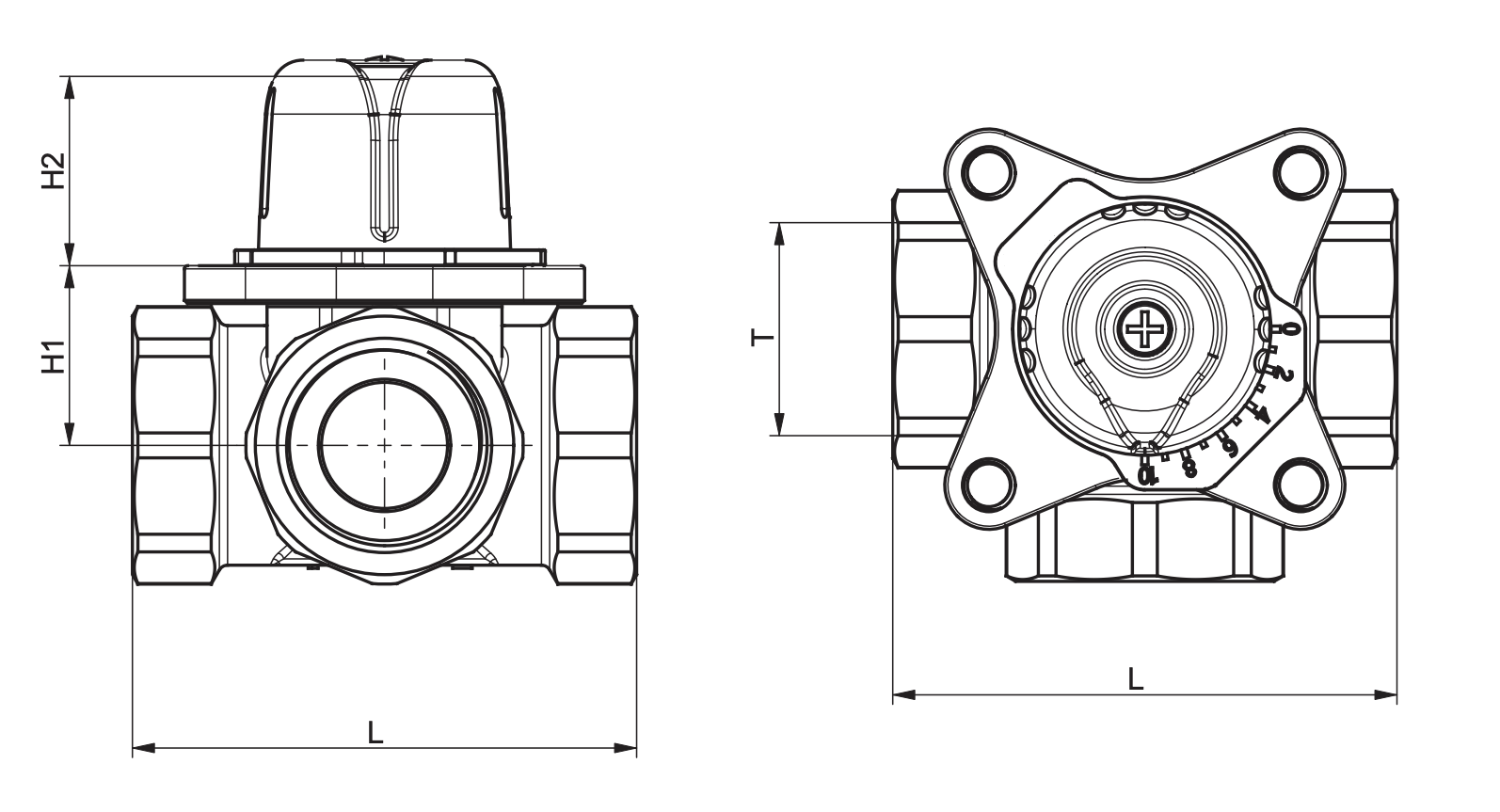

Габаритные и присоединительные размеры (мм), вес (кг)

DN	Присоединение,	Размеры, мм				Масса, кг
DN	дюймы	L	H	H1	H2	Масса, кг
15	½	80	63	28,5	28	0,5
20	¾	80	63	28,5	28	0,53
25	1	80	63	28,5	28	0,64
32	1¼	90	67	32	28	0,89
40	1½	115	73	39	28	1,61
50	2	125	73	39	28	1,71
