Аммиачные коррозионностойкие манометры
Тип ТМ (ТМВ) — NH3, серия 21. Манометры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика
Аммиачные коррозинностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
4855₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 100, 150, 160* * - под заказ |
| Класс точности | 1,0 |
| Диапазон показаний давлений (с температурной шкалой), МПа | ТМ: 0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C) ТМВ: −0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C) |
| Диапазон показаний давлений (без температурной шкалы), МПа | ТМ: 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 ТМВ: −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 / 3 / 4 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −60…+60 (с заполнением силиконом ПМС-50) |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2 Опция: IP67 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое Опция: минеральное многослойное безопасное — триплекс |
| Корректор нуля | Опция: на стрелке |
| Присоединение | Радиальное или эксцентрическое |
| Резьба присоединения | G½ или M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |

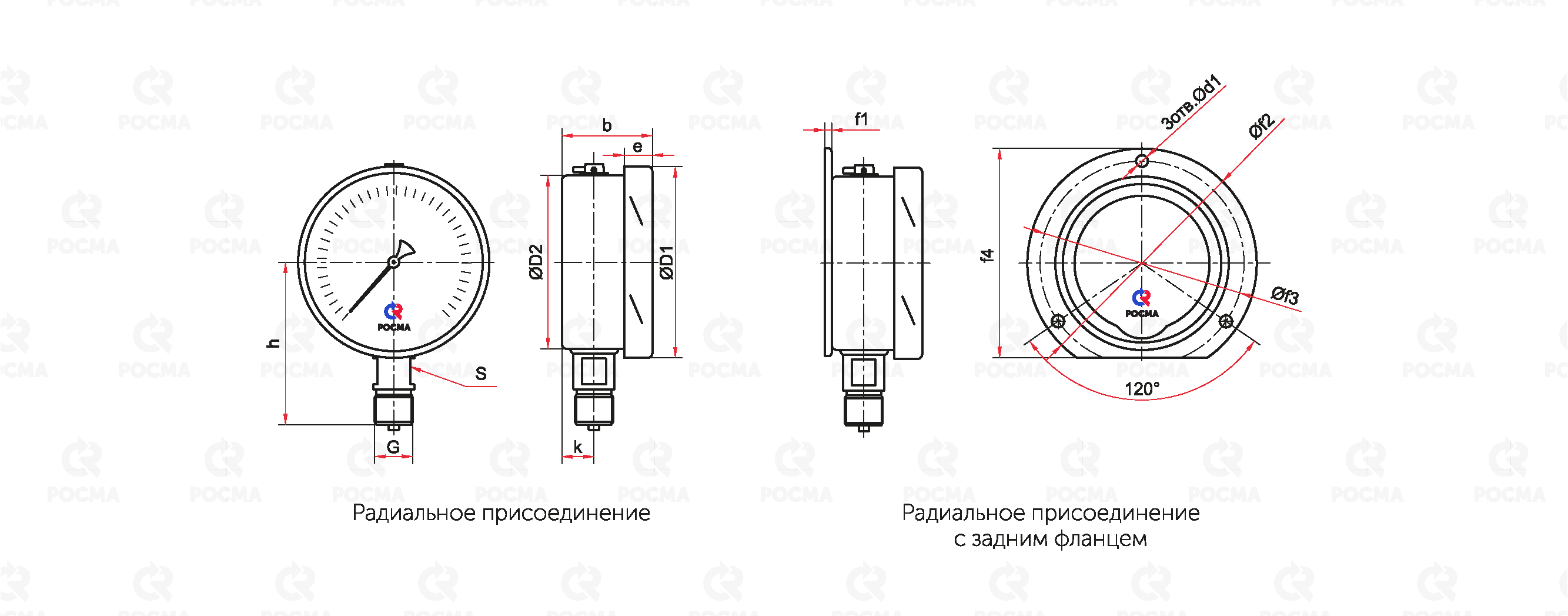

Чертеж
Основные размеры (мм), вес (кг), объем (мл)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес | Объем | |
| с заполнением | заполняемой | |||||||||||||||||
| жидкости | ||||||||||||||||||
| ТМ-521Р NH3 | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | - | - | - | - | - | 0,57 | 0,88 | 260 | |
| ТМ-521РКТ NH3 | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | |||||||||||
| ТМ-621Р NH3 | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | - | - | - | - | - | 0,91 | 1,68 | 640 | |||
| ТМ-621РКТ NH3 | 5,5 | 4 | 180 | 166 | 171 | 1,07 | 1,84 | |||||||||||
* — под заказ

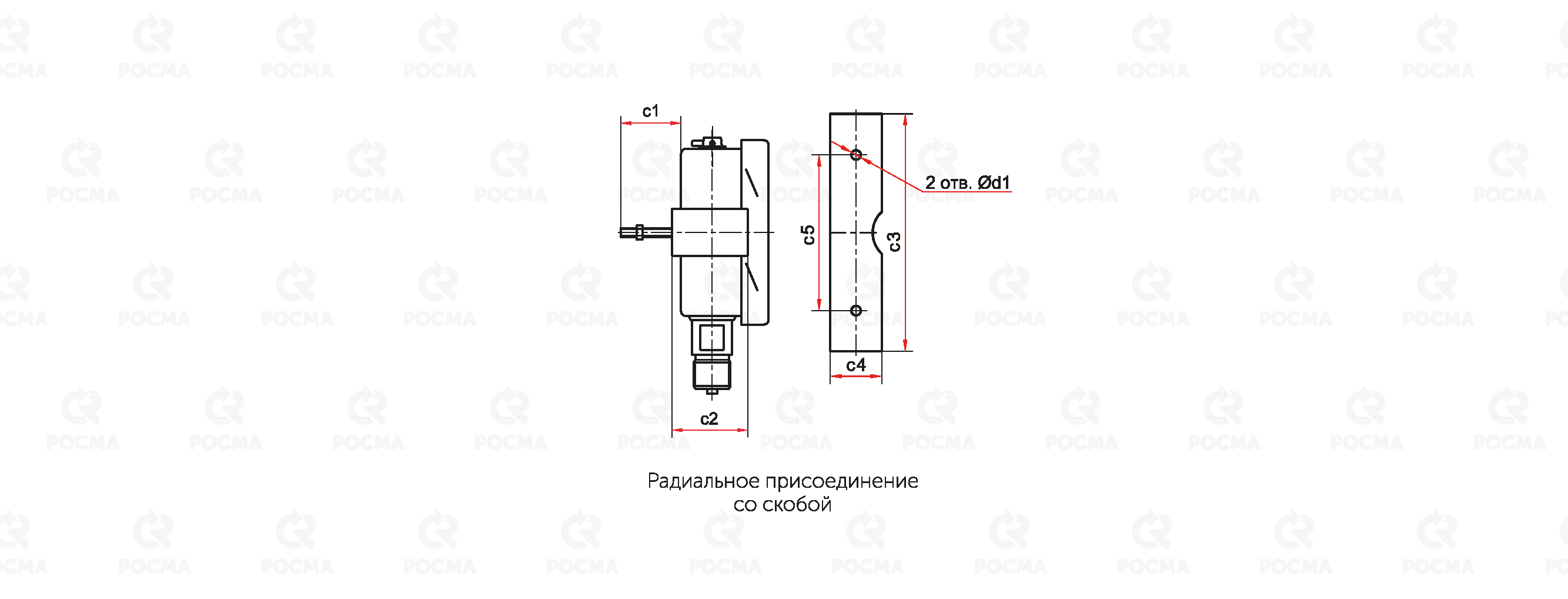

Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес | Объем |
| с заполнением | заполняемой | |||||||||||||||||
| жидкости | ||||||||||||||||||
| ТМ-521РС NH3 | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или | 7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 260 |
| ТМ-621РС NH3 | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | M20×1,5 | 39 | 165 | 28 | 105 | 1,87 | 2,6 | 640 |
* — под заказ

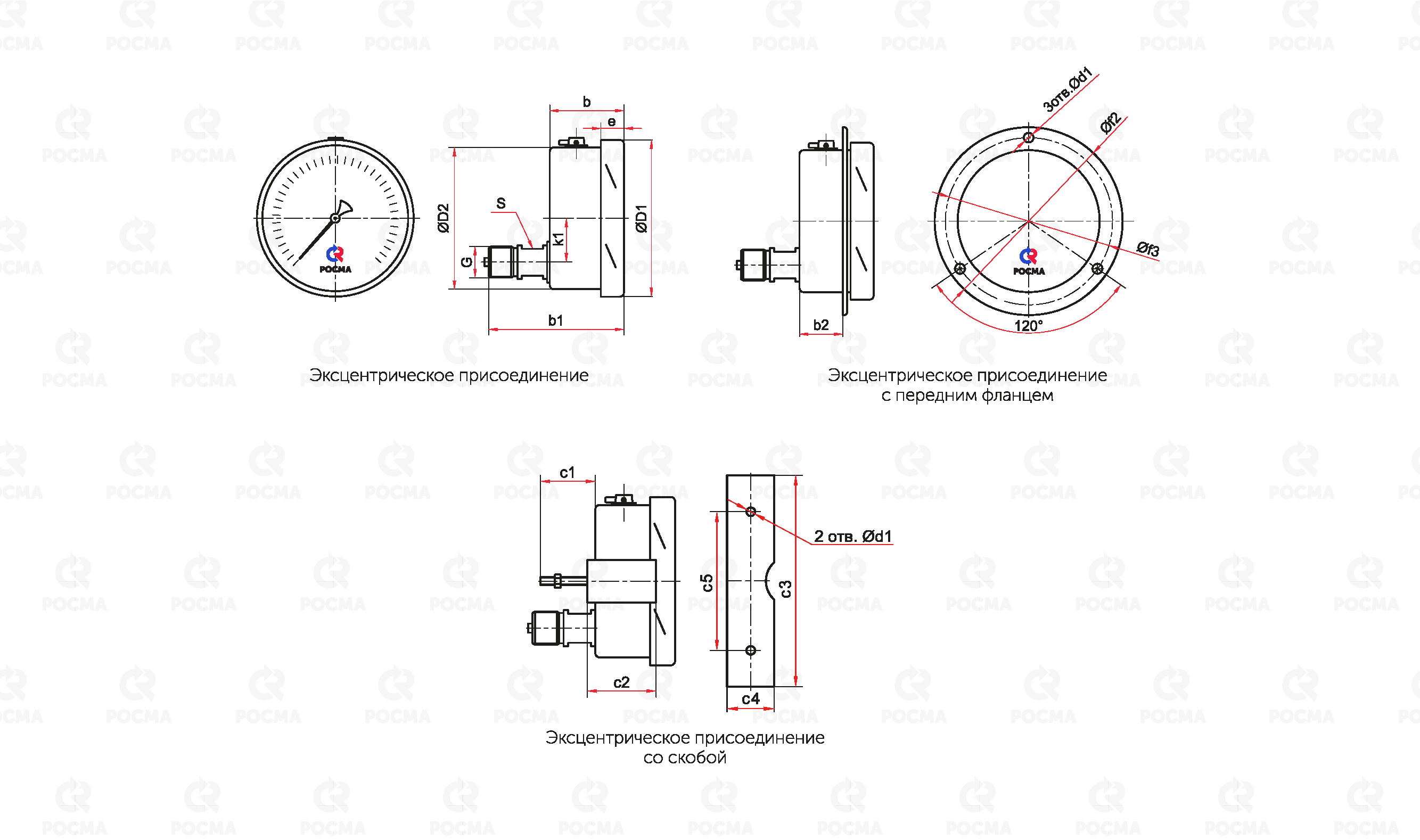

Основные размеры (мм), вес (кг), объем (мл)
|
Тип
|
Ø | D1 | D2 | b | b1 | b2 | e | k1 | S | G | d1 | f2 | f3 | c1 | c2 | c3 | c4 | c5 | Вес | Вес | Объем | |
| с заполнением | заполняемой | |||||||||||||||||||||
| жидкости | ||||||||||||||||||||||
| ТМ-521ТЭ NH3 | 100 | 111 | 100 | 52 | 97 | - | 17 | 33 | 17 | G½ или M20×1,5 | - | - | - | - | - | - | - | - | 0,54 | 0,85 | 260 | |
| ТМ-521ТЭКП NH3 | 33 | 3 | 132 | 115 | 0,59 | 0,9 | ||||||||||||||||
| ТМ-521ТЭС NH3 | - | 7 | - | - | 30 | 38 | 128 | 26 | 50 | 0,61 | 0,92 | |||||||||||
| ТМ-621ТЭ NH3 | 150 / 160* | 161 | 150 | 55 | 101 | - | 19 | 32 | - | - | - | - | - | - | - | - | 0,82 | 1,59 | 640 | |||
| ТМ-621ТЭКП NH3 | 42 | 4 | 182 | 170 | 0,88 | 1,65 | ||||||||||||||||
| ТМ-621ТЭС NH3 | - | 7 | - | - | 30 | 39 | 165 | 28 | 105 | 0.96 | 1,73 | |||||||||||
* — под заказ

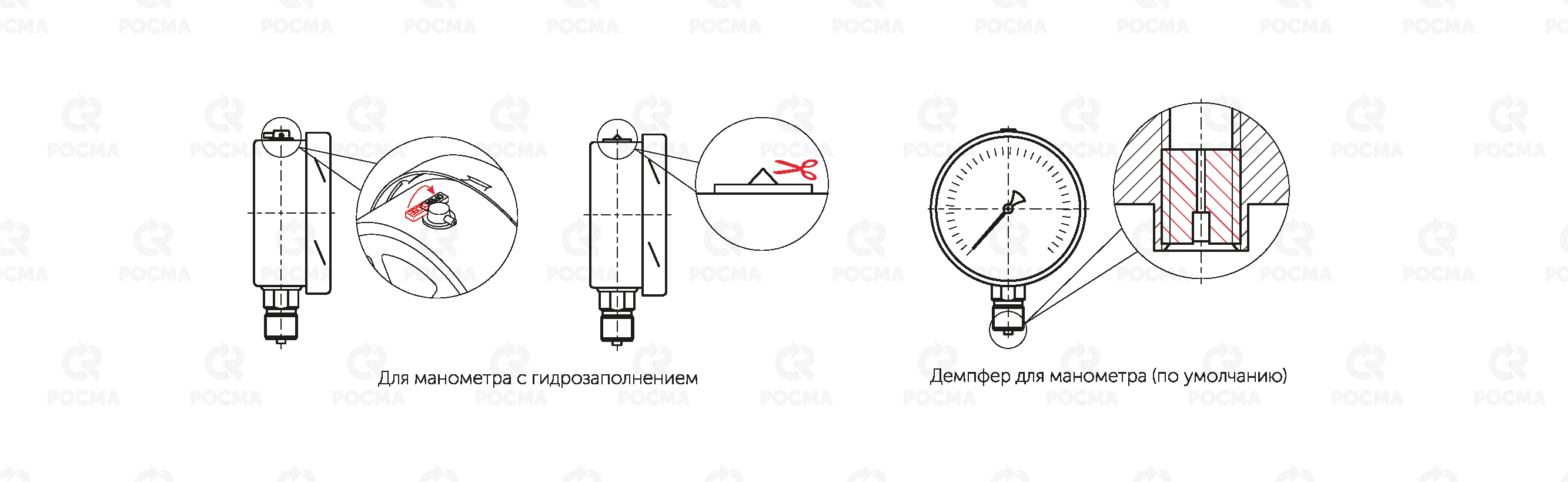

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
|
Тип
|
манометр | ТМ |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая | 2 |
| сталь | ||
| Материал штуцера | нержавеющая | 1 |
| и чувствительного элемента | сталь | |
| Присоединение | радиальное | Р |
| (расположение штуцера) | радиальное со скобой | РС |
| радиальное | РКТ | |
| с задним фланцем | ||
| эксцентрическое | ТЭ | |
| эксцентрическое | ТЭС | |
| со скобой | ||
| эксцентрическое | ТЭКП | |
| с передним фланцем | ||
| Гидрозаполнение | нет | 0 |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний | ТМ | 0…0,6 (−30…+10 °C) |
| давлений (с дополнительной | 0…1 (−30…+25 °C) | |
| температурной шкалой), МПа | 0…4 (−30…+70 °C) | |
| ТМВ | −0,1…0,5 (−70…+5 °C) | |
| −0,1…0,9 (−70…+20 °C) | ||
| −0,1…1,5 (−70…+40 °C) | ||
| −0,1…2,4 (−70…+55 °C) | ||
| Резьба присоединения | G½ / М20×1,5 | |
| Класс точности | 1 | |
| Измеряемая среда | аммиак | NH3 |
| Пример обозначения: | ||
Пример обозначения:
ТМ − 521РКТ. 00 (0−0,6 МПа) (−30…+10 °C) G½. 1,0 NH3
