Манометры для измерения низких давлений газов
Тип КМ (КВ, КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
2095₽
2038-12-01Технические характеристики
| Параметр | Значение |
| Диаметр корпуса, мм | 63, 100, 150 |
| Класс точности | Ø63: 1,5* / 2,5 Ø100, Ø150: 1,5 * — для КМ-12 |
| Диапазон показаний давлений, кПа | КМ: 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 КВ**: −60...0 / −40...0 / −25...0 / −16...0 / −10...0 / −6...0 КМВ**: −1…1,5 / −1…3; −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5*** ** — для Ø100, Ø150 *** — только Ø100 |
| Рабочие диапазоны | • Постоянная нагрузка: ¾ шкалы • Переменная нагрузка: ⅔ шкалы • Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя. |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −65…+100 |
| Корпус | Ø63: КМ-11 — IP40, сталь 10, цвет черный; КМ-12 — IP54, нержавеющая сталь 08Х18Н10 Ø100: IP54, нержавеющая сталь 08Х18Н10 Ø150: IP54, сталь 10, цвет черный |
| Кольцо | Ø63: КМ-11 — нет; КМ-12 — нержавеющая сталь 08Х18Н10, байонетное Ø100: нержавеющая сталь 08Х18Н10, байонетное Ø150: сталь 10, цвет черный |
| Чувствительный элемент (металлическая мембранная коробка) | Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Ø63: органическое, минеральное* Ø100, Ø150: минеральное * — для КМ-12 |
| Штуцер | Медный сплав |
| Присоединение | Ø63, 100: радиальное, осевое Ø150: радиальное |
| Резьба присоединения | Ø63: M12×1,5 Ø100, Ø150: G½ / M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 Для КМ-11 - группа C2 по ГОСТ 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-002-4719015564-2008 ГОСТ 2405-88 |

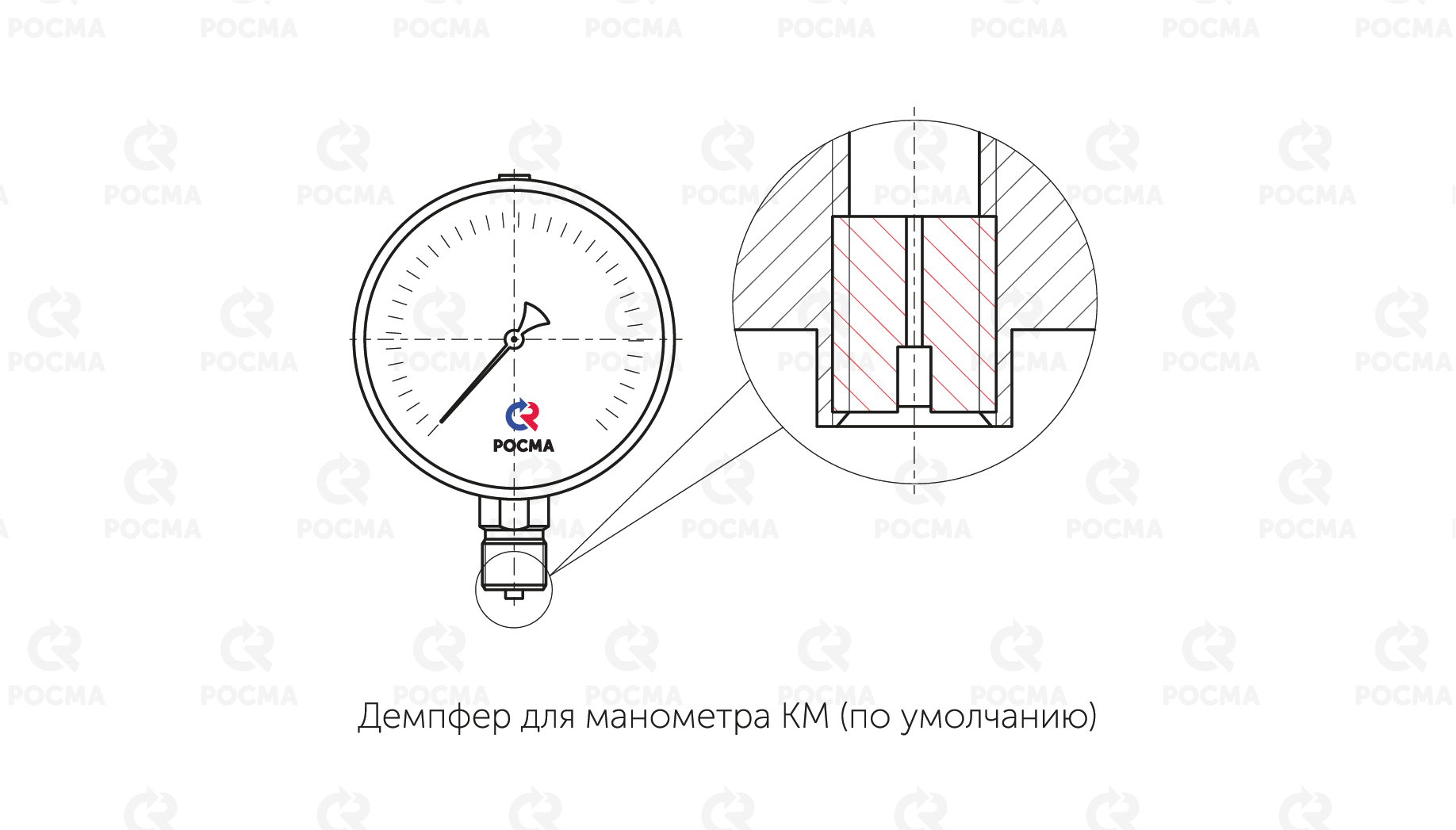

Чертеж

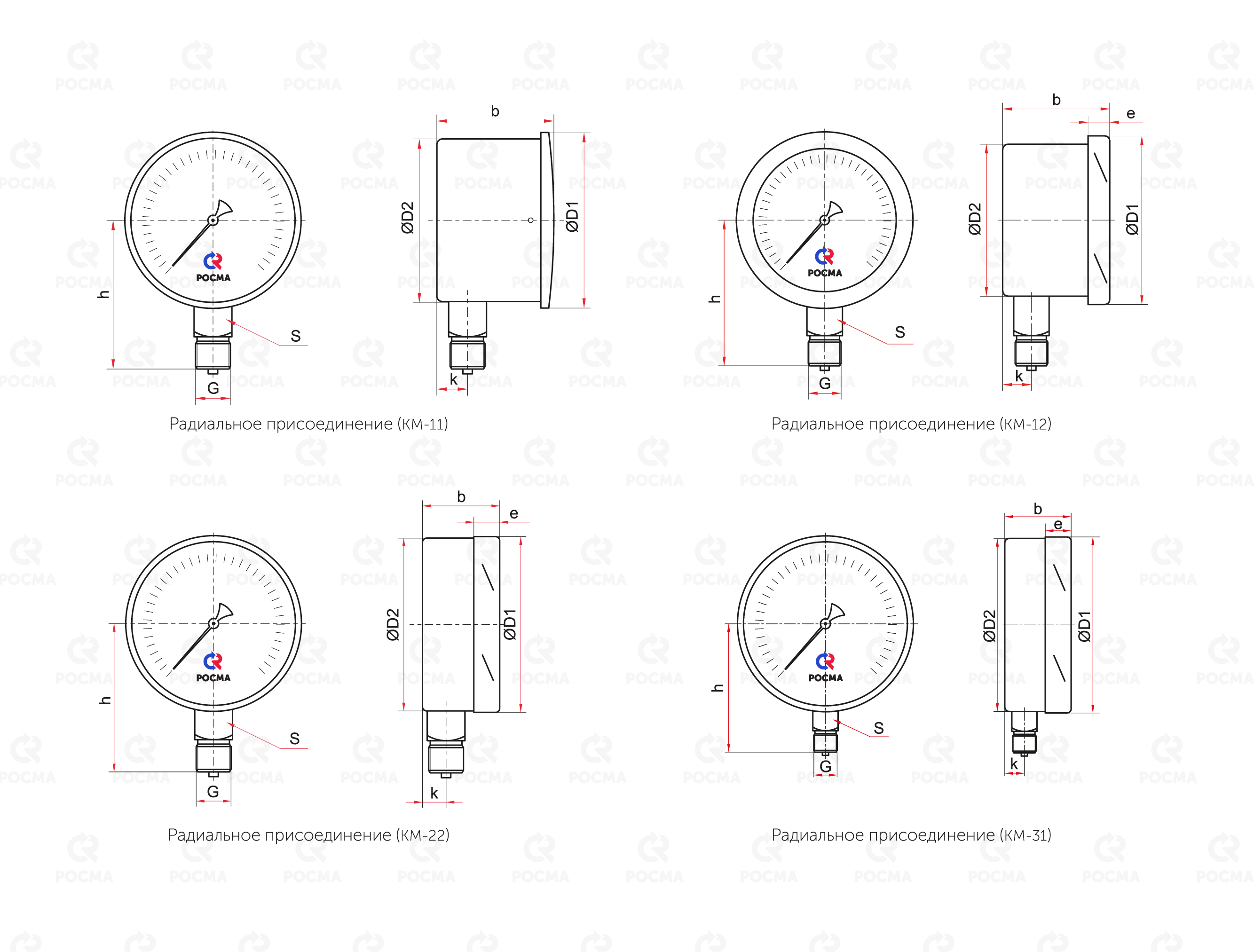

Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
| КМ-11Р | 63 | 67 | 66 | 45 | - | 57 | 10 | 14 | M12×1,5 | 0,19 |
| КМ-12Р | 73 | 65 | 38 | 10 | 56 | 9 | 0,2 | |||
| КМ-22Р | 100 | 101 | 99 | 51 | 18 | 90 | 16 | 22 | G½ или | 0,59 |
| КМ-31Р | 150 | 149 | 147 | 116 | M20×1,5 | 1 |

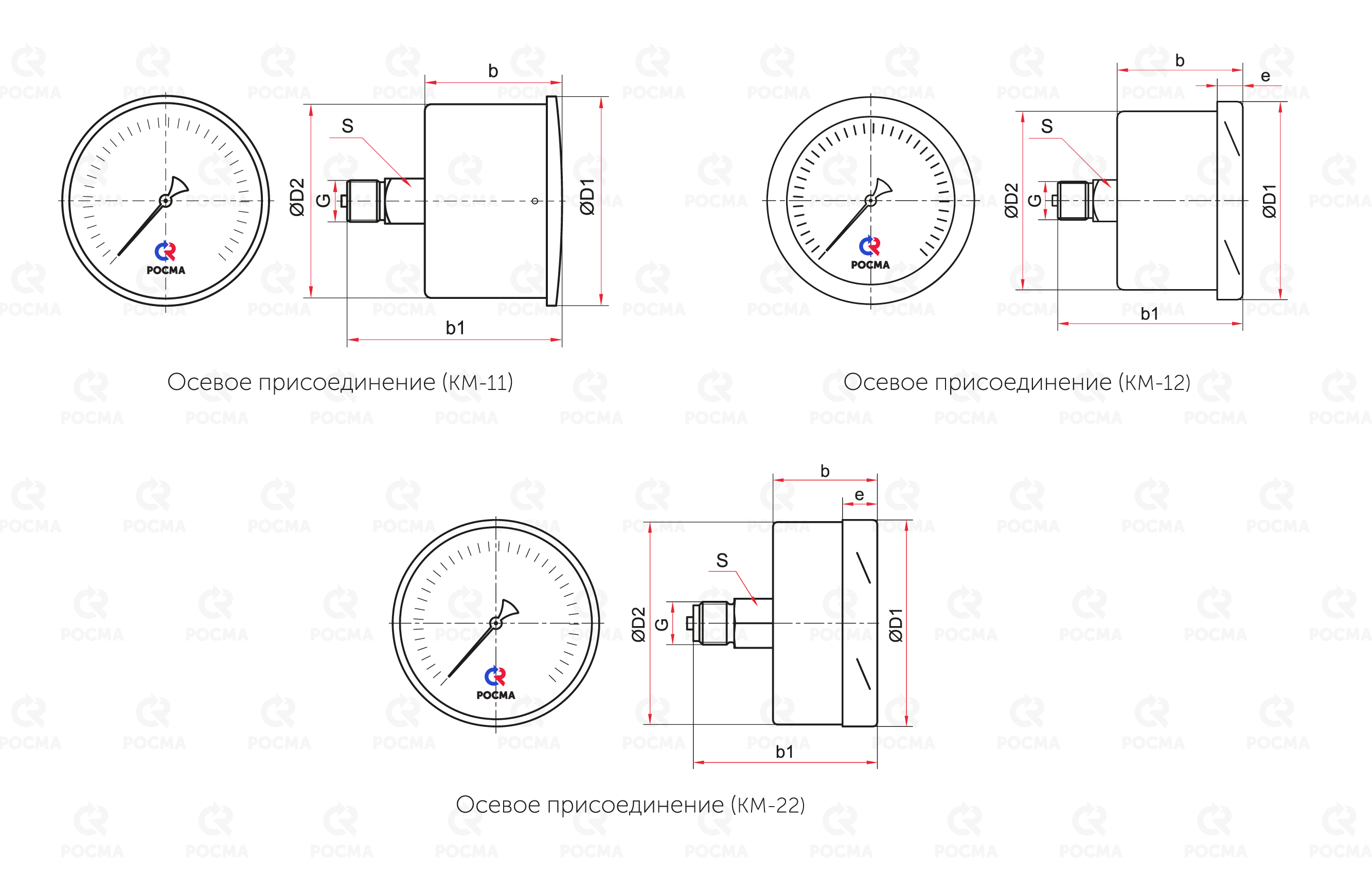

Основные размеры (мм), вес (кг)
|
Тип
|
Ø | D1 | D2 | b | b1 | e | S | G | Вес |
| КМ-11Т | 63 | 65 | 65 | 46 | 71 | - | 14 | M12×1,5 | 0,18 |
| КМ-12Т | 73 | 37 | 57 | 10 | |||||
| КМ-22Т | 100 | 101 | 99 | 51 | 90 | 17 | 24 | G½ или M20×1,5 | 0,51 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.

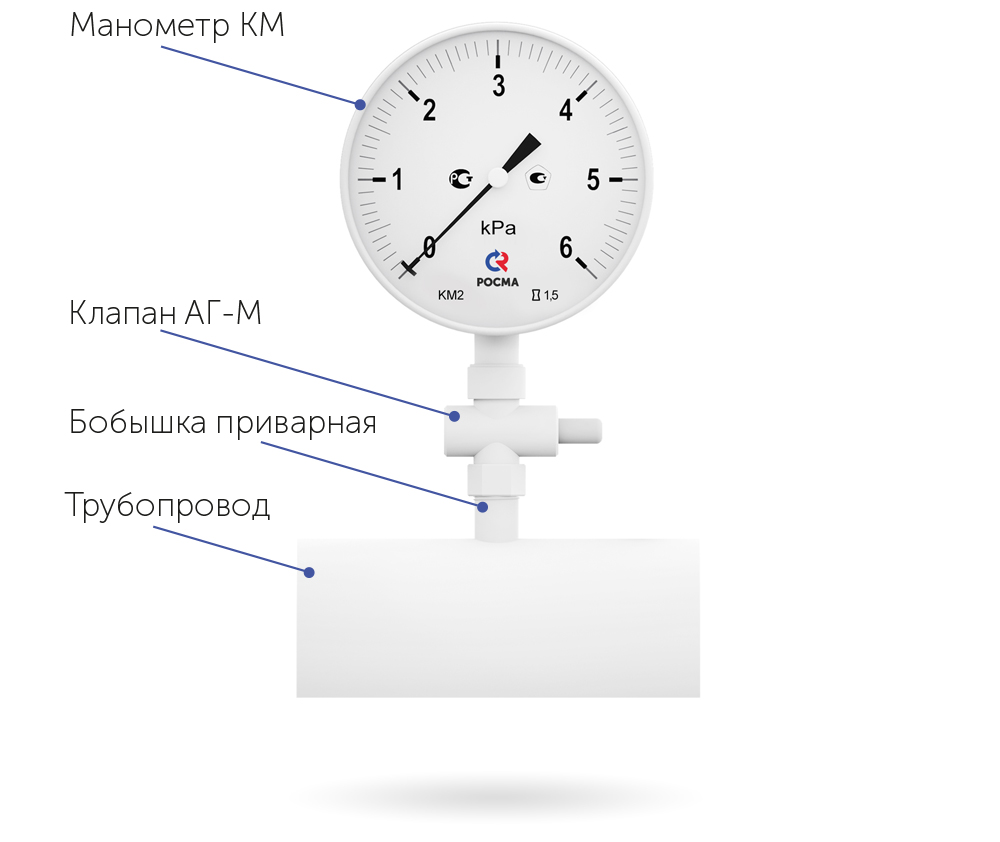

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
Карта заказа
|
Тип
|
манометр | КМ |
| вакуумметр | КВ | |
| мановакуумметр | КМВ | |
| Диаметр корпуса | 63 мм | 1 |
| 100 мм | 2 | |
| 150 мм | 3 | |
| Материал корпуса | сталь | 1 |
| нержавеющая сталь | 2 | |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| Диапазон показаний давлений, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КВ | −60...0 / −40...0 / −25...0 / −16...0 / −10...0 / −6...0 | |
| КМВ | −1…1,5 / −1…3 | |
| −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | ||
| Резьба присоединения | 63 мм | М12×1,5 |
| 100, 150 мм | G½ / М20×1,5 | |
| Класс точности | 63 мм | 1,5 / 2,5 |
| 100, 150 мм | 1,5 |
Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5
