Коррозионностойкие виброустойчивые до 160 МПа
Тип ТМ, серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Рекомендуется заполнить прибор глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
7920₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 100, 150, 160* (* — под заказ) |
| Класс точности | 1,5 |
| Диапазон показаний давлений, МПа | 0...160 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы; Переменная нагрузка: ⅔ шкалы; Кратковременная нагрузка: 110% шкалы. |
| Диапазон рабочих температур, °C | Окружающая среда: - Без заполнения: −60...+60; - С заполнением глицерином ПК-94: −20...+60; - С заполнением силиконом ПМС-50: −60...+60. Измеряемая среда: - Без заполнения: −60...+200; - С заполнением глицерином ПК-94: −20...+100; - С заполнением силиконом ПМС-50: −60...+150. |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала чёрная на белом фоне |
| Стекло | Органическое; Опция: минеральное многослойное безопасное — триплекс. |
| Корректор нуля | Опция: на стрелке |
| Присоединение | Радиальное |
| Резьба присоединения | G½ или M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008; ГОСТ 2405–88 |

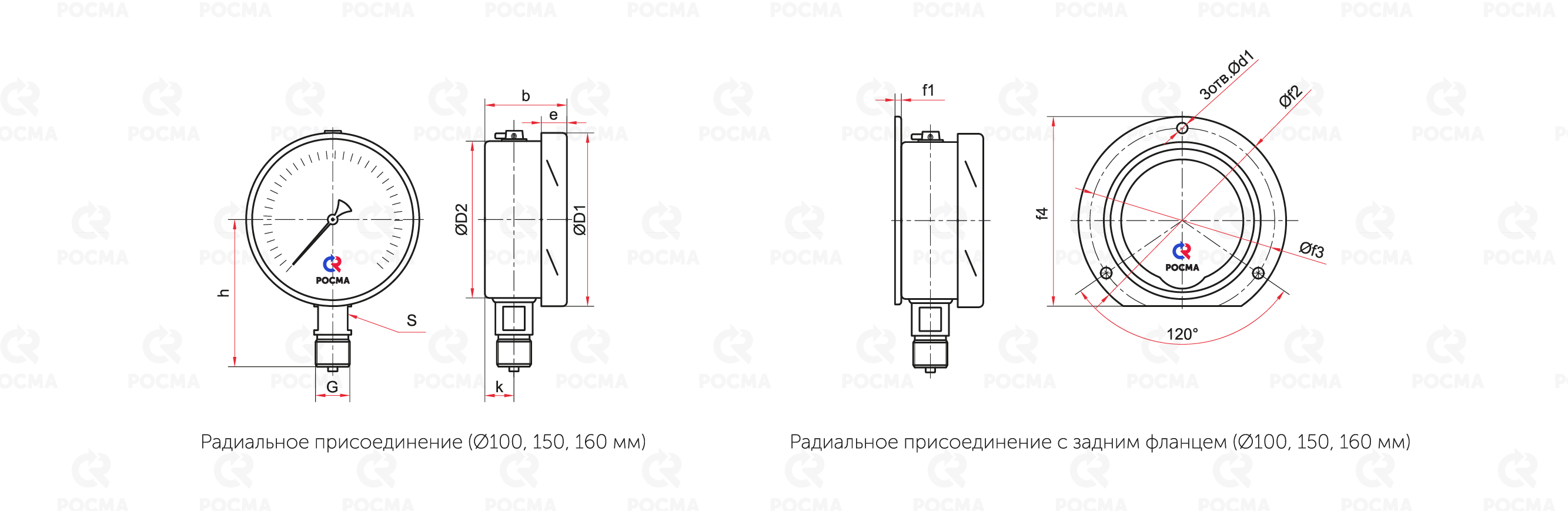

Чертеж
Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или | - | - | - | - | - | 0,57 | 0,88 | 260 |
| ТМ-521РКТ | M20×1,5 | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | |||||||||
| ТМ-621Р | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | - | - | - | - | - | 0,91 | 1,68 | 640 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,78 |
* — под заказ

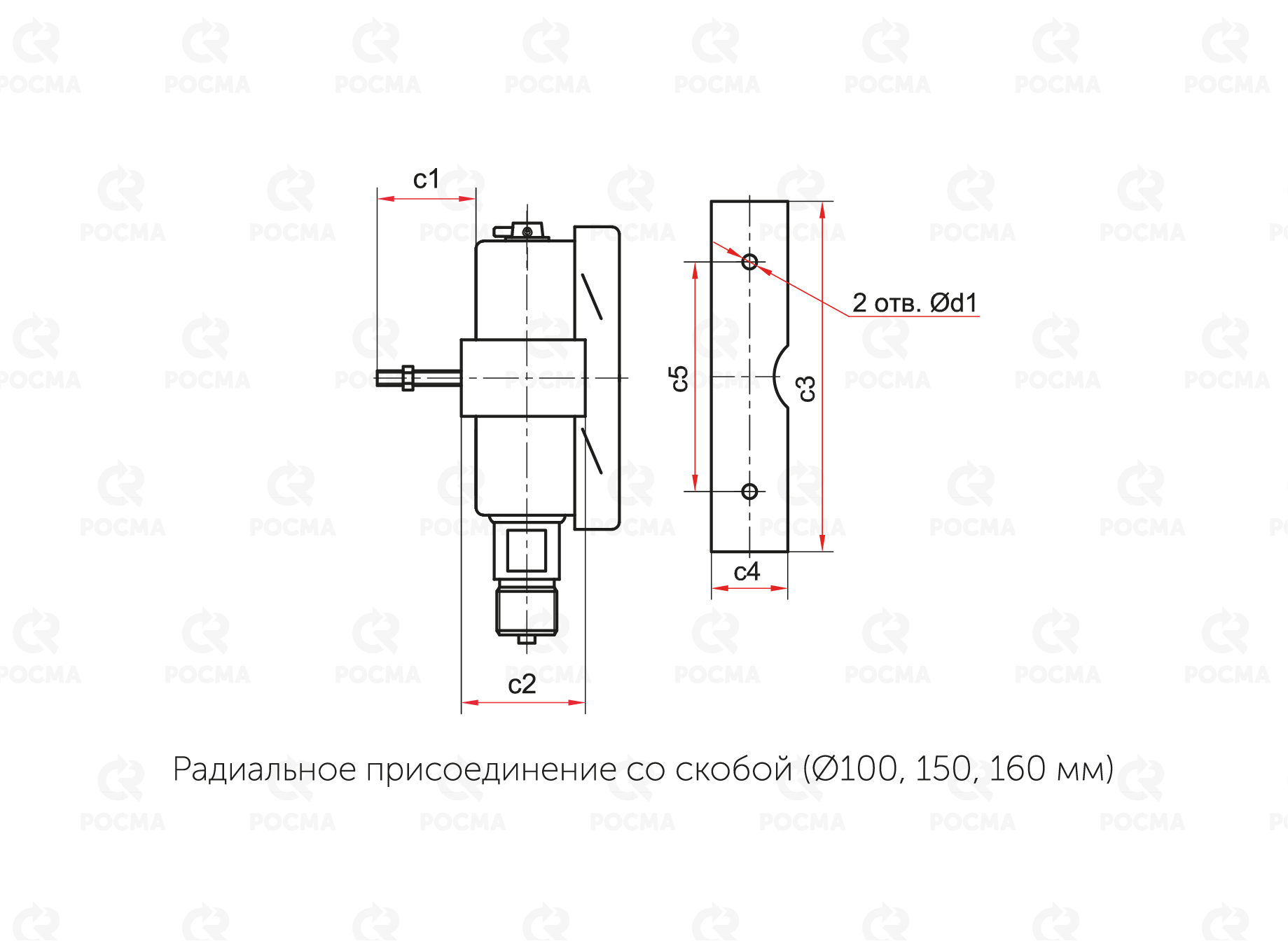

Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
| ТМ-521РС | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или | 7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 250 |
| ТМ-621РС | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | M20×1,5 | 39 | 165 | 28 | 105 | 1,83 | 2,6 | 640 |

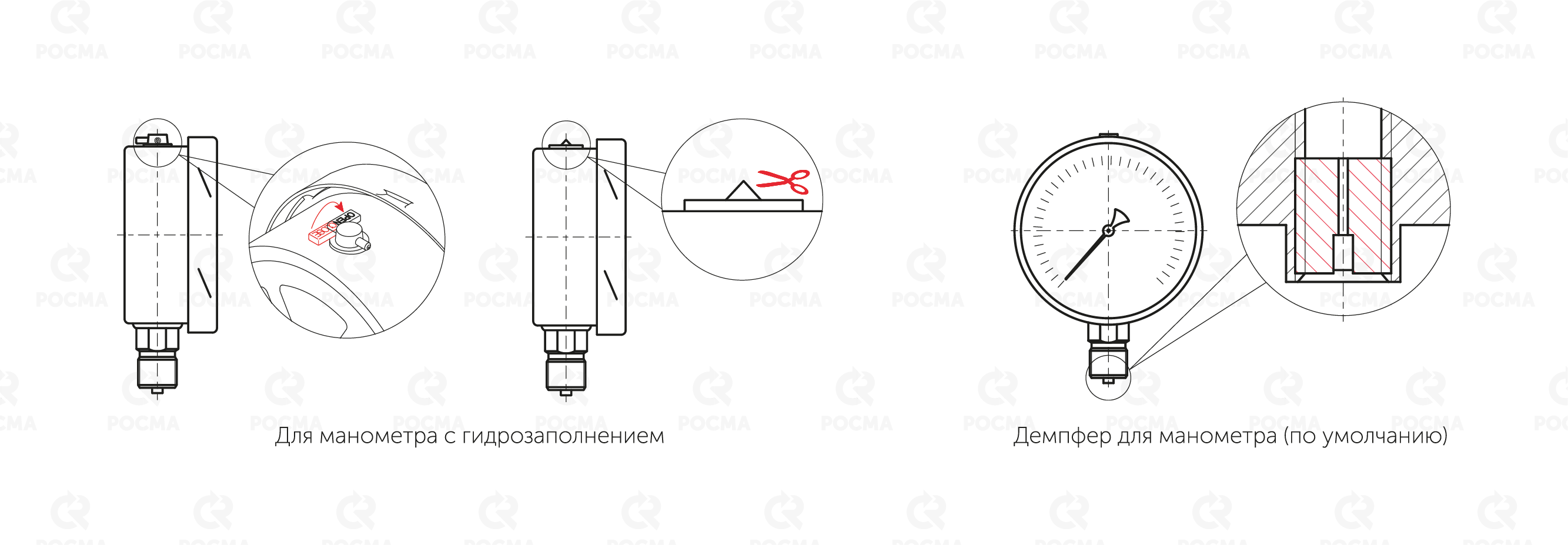

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
Карта заказа
|
Тип
|
манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение | радиальное | Р |
| (расположение штуцера) | радиальное со скобой | РС |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…160 |
| Резьба присоединения | G½ / М20×1,5 | |
| Класс точности | 1,5 | |
| Пример обозначения: | ||
| ТМ − 621Р. 00 (0−160 МПа) G½. 1,5 | ||
