Манометры промышленные коррозионностойкие виброустойчивые
Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий применяется для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
При измерении давления с высокими динамическими нагрузками необходимо заполнить манометр глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
1490₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 40, 50, 63, 100, 150, 160* (* — под заказ) |
| Класс точности | Ø40, 50 — 2,5; Ø63 — 1,5; Ø100, 150, 160 — 1,0. |
| Диапазон показаний давлений, МПа | ТМ: - Ø40, 50: 0...0,25 ÷ 40; - Ø63: 0...0,1 ÷ 100; - Ø100, 150, 160: 0...0,06 ÷ 100. ТВ: - Ø40, 63, 100, 150, 160: −0,1…0. ТМВ: - Ø63: −0,1…0,15 ÷ 2,4; - Ø100, 150, 160: −0,1…0,06 ÷ 2,4. |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы; Переменная нагрузка: ⅔ шкалы; Кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-521 и ТМ-621. |
| Диапазон рабочих температур, °C | Окружающая среда: - Без заполнения: −60...+60; - С заполнением глицерином ПК-94: −20...+60; - С заполнением силиконом ПМС-50: −60...+60. Измеряемая среда: - Без заполнения: −60...+200; - С заполнением глицерином ПК-94: −20...+100; - С заполнением силиконом ПМС-50: −60...+150. |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67 (Ø100, 150, 160) |
| Кольцо | Нержавеющая сталь 08Х17Н13М2; Ø40, 50, 63 — завальцованное; Ø63 — байонетное (опция); Ø100, 150, 160 — байонетное. |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала чёрная на белом фоне |
| Стекло | Органическое; Опция: минеральное многослойное безопасное — триплекс (Ø63 (байонет), 100, 150, 160). |
| Корректор нуля | Опция: на стрелке (Ø 100, 150, 160) |
| Присоединение | Радиальное — Ø40, 50, 63, 100, 150, 160; Осевое — Ø40, 50, 63; Эксцентрическое — Ø100, 150, 160. |
| Резьба присоединения** | Ø40 — G⅛ / M10×1 / NPT⅛; Ø50, 63 — G¼ / M12×1,5 / NPT¼; Ø100, 150, 160 — G½ / M20×1,5 / NPT½; ** — под заказ другие резьбы. |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008; ГОСТ 2405–88 |
Чертеж

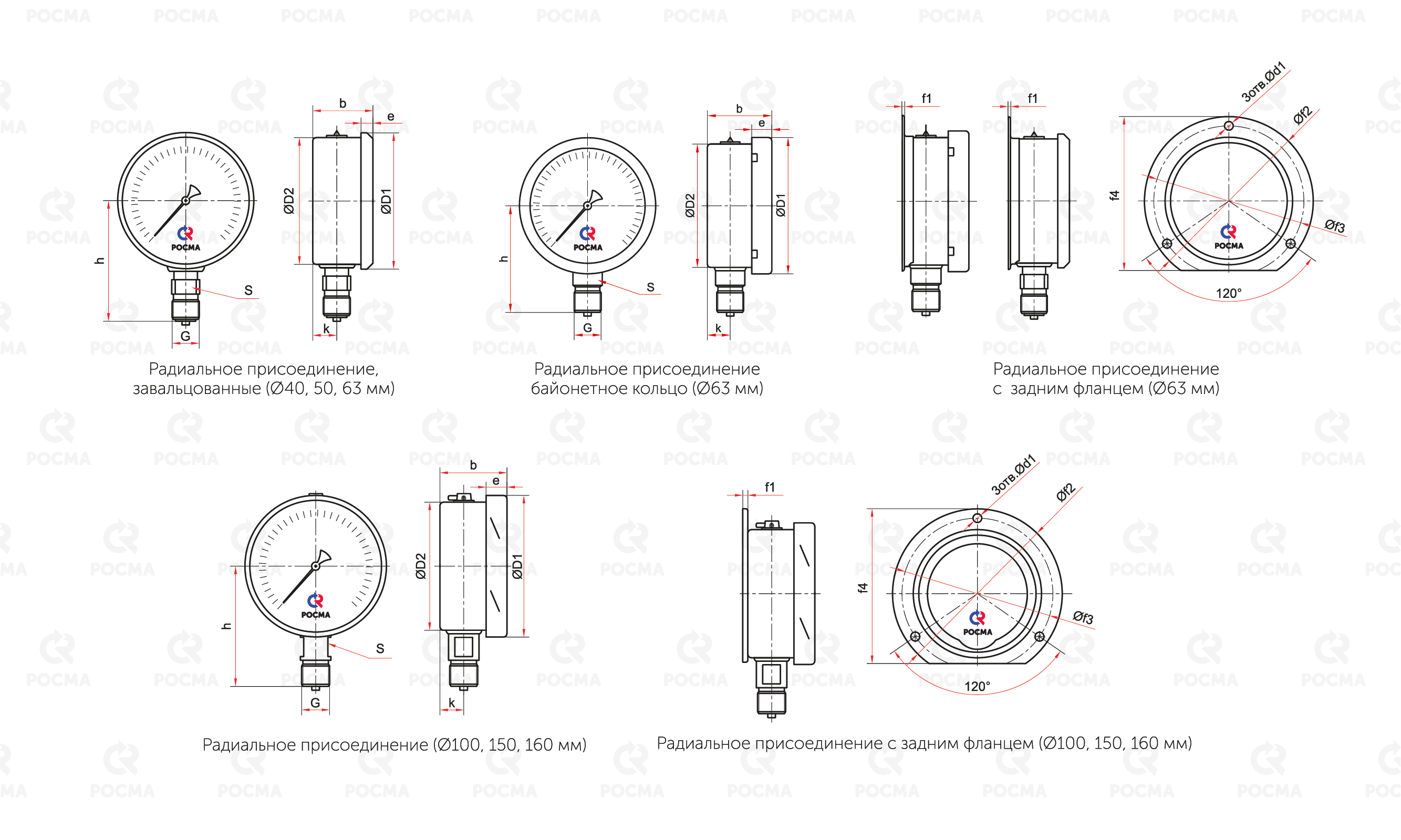

Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес | Объем |
| с заполнением | заполняемой | ||||||||||||||||
| жидкости | |||||||||||||||||
| ТМ-121Р | 40 | 47 | 41 | 26 | 6 | 41 | 7 | 11 | G⅛, М10×1 | - | - | - | - | - | 0,06 | 0,09 | 22 |
| или NPT⅛ | |||||||||||||||||
| ТМ-221Р | 50 | 58 | 52 | 29 | 7 | 55 | 11 | 13 | G¼, M12×1,5 | 0,1 | 0,14 | 35 | |||||
| ТМ-321Р | 63 | 69 | 62 | 35 | 57 | 13 | 12; 14* | или NPT¼ | 0,16 | 0,23 | 60 | ||||||
| ТМ-321РКТ | 4,5 | 1 | 85 | 75 | 78 | 0,19 | 0,26 | ||||||||||
| ТМ-321Р | 70 | 59 | 32 | 11 | 60 | 10 | 14 | - | - | - | - | - | 0,15 | 0,22 | |||
| Байонет | |||||||||||||||||
| ТМ-321РКТ | 4,5 | 1 | 85 | 75 | 78 | 0,18 | 0,25 | ||||||||||
| Байонет | |||||||||||||||||
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½, M20×1,5 | - | - | - | - | - | 0,57 | 0,88 | 260 |
| ТМ-521РКТ | или NPT½ | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | |||||||||
| ТМ-621Р | 150 / 160** | 161 | 150 | 53 | 19 | 123 | 19 | - | - | - | - | - | 0,91 | 1,68 | 640 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,78 |
* — только на 100 МПа
** — под заказ

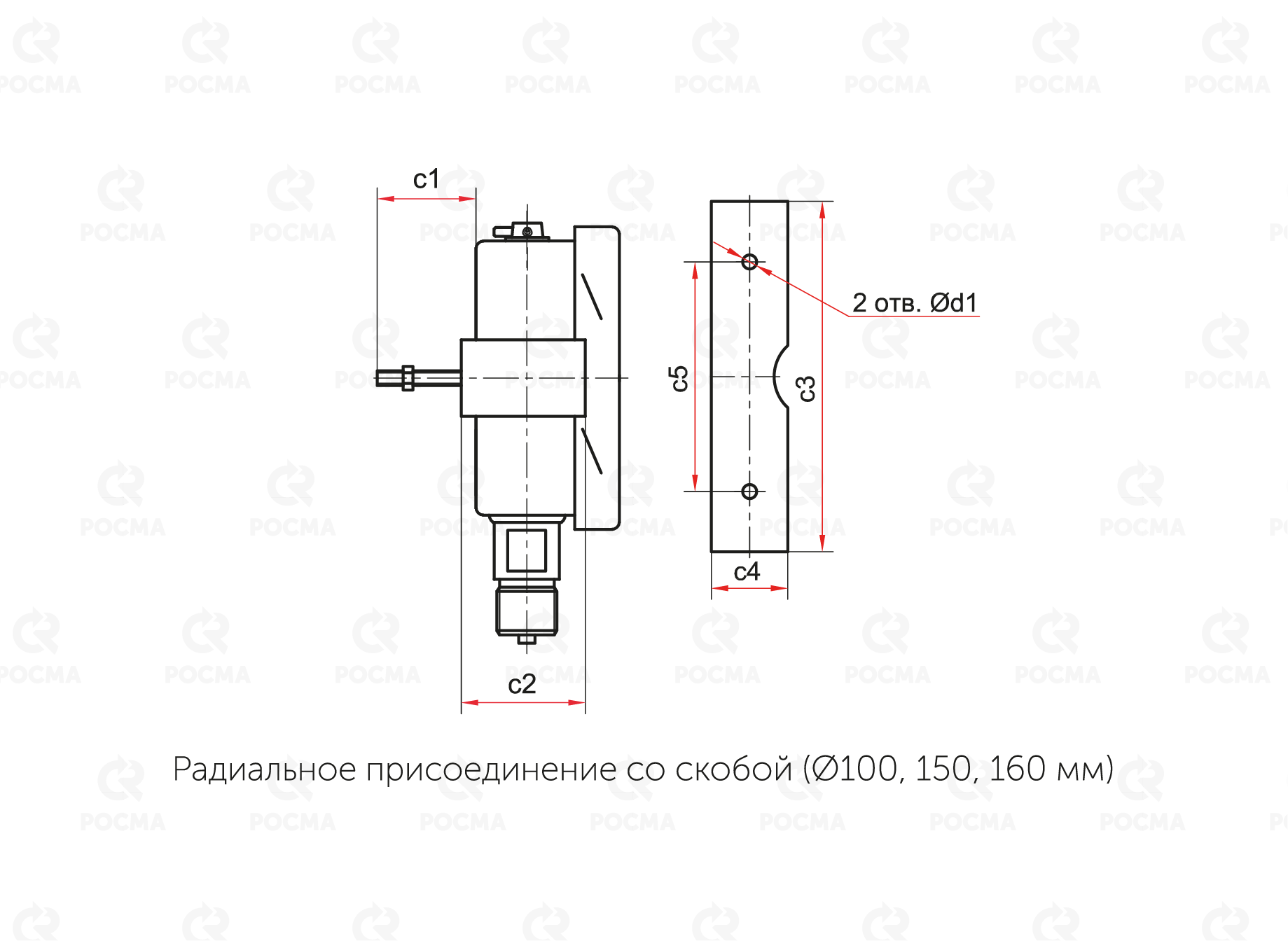

Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес | Объем |
| с заполнением | заполняемой | |||||||||||||||||
| жидкости | ||||||||||||||||||
| ТМ-521РС | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½, M20×1,5 | 7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 260 |
| ТМ-621РС | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | или NPT½ | 39 | 165 | 28 | 105 | 1,83 | 2,6 | 640 |
* — под заказ

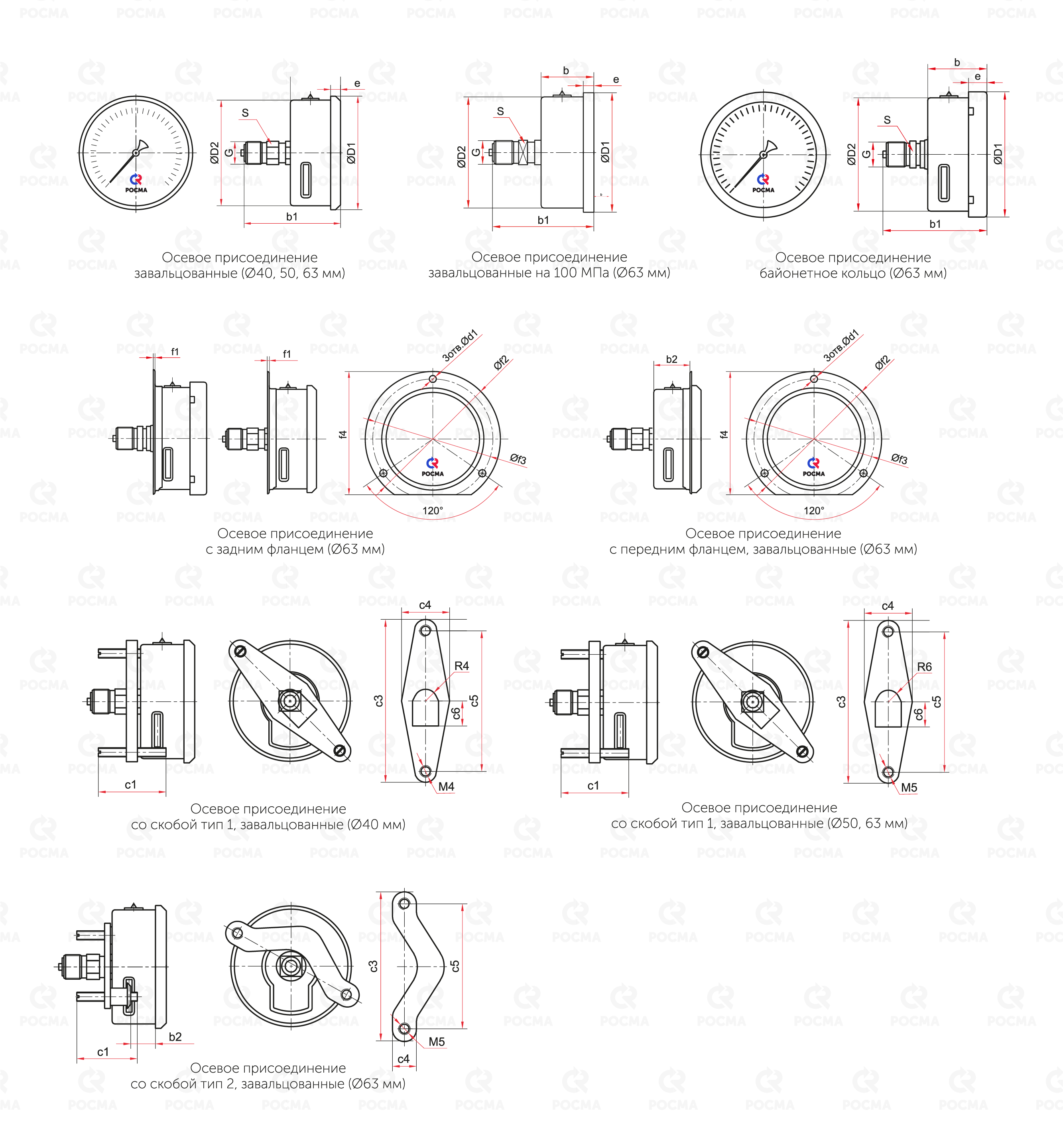

Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f1 | f2 | f3 | f4 | c1 | c3 | c4 | c5 | c6 | Вес | Вес |
| с заполнением | |||||||||||||||||||||
| ТМ-121Т | 40 | 47 | 41 | 26 | 44 | - | 6 | 11 | G⅛, М10×1 | - | - | - | - | - | - | - | - | - | - | 0,07 | 0,1 |
| ТМ-121ТС тип 1 | или NPT⅛ | 30 | 58 | 22 | 48 | 11 | 0,09 | 0,12 | |||||||||||||
| ТМ-221Т | 50 | 58 | 52 | 29 | 54 | 7 | 14 | G¼, M12×1,5 | - | - | - | - | - | 0,11 | 0,15 | ||||||
| ТМ-221ТС тип 1 | или NPT¼ | 35 | 83 | 32 | 71 | 14 | 0,13 | 0,17 | |||||||||||||
| ТМ-321Т | 63 | 68 | 62 | 30 | 52 | 6 | - | - | - | - | - | 0,12 | 0,19 | ||||||||
| ТМ-321Т (100 МПа) | 69 | 32 | 55 | 0,15 | 0,22 | ||||||||||||||||
| ТМ-321Т | 70 | 57 | 10 | ||||||||||||||||||
| Байонет | |||||||||||||||||||||
| ТМ-321ТКТ | 68 | 30 | 52 | 6 | 4,5 | 1 | 85 | 74 | 78 | ||||||||||||
| ТМ-321ТКТ | 70 | 32 | 57 | 10 | 0,18 | 0,25 | |||||||||||||||
| Байонет | |||||||||||||||||||||
| ТМ-321ТКП | 68 | 30 | 52 | 25 | 6 | - | 0,15 | 0,22 | |||||||||||||
| ТМ-321ТС тип 1 | - | - | - | - | - | 35 | 83 | 32 | 71 | 14 | 0,14 | 0,21 | |||||||||
| ТМ-321ТС тип 2 | 15 | 86 | 15 | 72 | - | 0,16 | 0,23 |

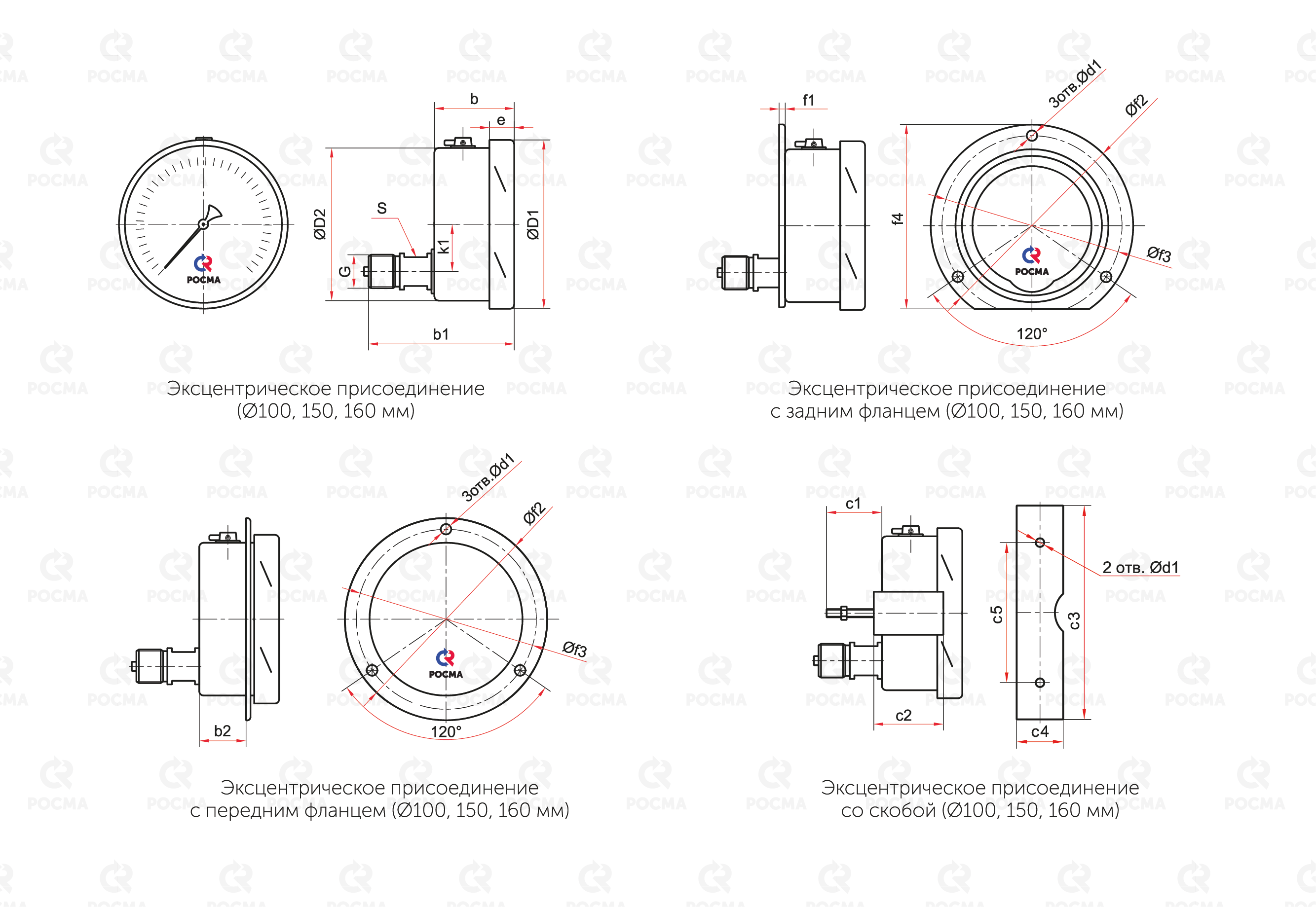

Основные размеры (мм), вес (кг), объём (мл)
|
Тип
|
Ø | D1 | D2 | b | b1 | b2 | e | k1 | S | G | d1 | f1 | f2 | f3 | f4 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
| ТМ-521ТЭ | 100 | 111 | 100 | 52 | 97 | - | 17 | 33 | 17 | G½, M20×1,5 или NPT½ | - | - | - | - | - | - | - | - | - | - | 0,54 | 0,85 | 260 |
| ТМ-521ТЭКТ | 7 | 3 | 132 | 116 | 121 | 0,61 | 0,92 | ||||||||||||||||
| ТМ-521ТЭКП | 23 | 5,5 | - | 115 | - | 0,59 | 0,9 | ||||||||||||||||
| ТМ-521ТЭС | - | 7 | - | - | 30 | 38 | 128 | 26 | 50 | 0,61 | 0,92 | ||||||||||||
| ТМ-621ТЭ | 150 / 160* | 161 | 150 | 55 | 101 | - | 19 | 32 | - | - | - | - | - | - | 0,82 | 1,59 | 640 | ||||||
| ТМ-621ТЭКТ | 5,5 | 4 | 180 | 166 | 171 | 0,92 | 1,69 | ||||||||||||||||
| ТМ-621ТЭКП | 27 | - | 170 | - | 0,88 | 1,65 | |||||||||||||||||
| ТМ-621ТЭС | - | 7 | - | - | 30 | 39 | 165 | 28 | 105 | 0,96 | 1,73 |
* — под заказ

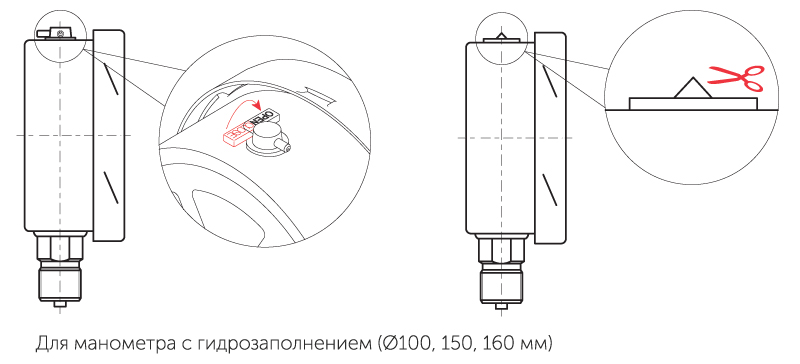

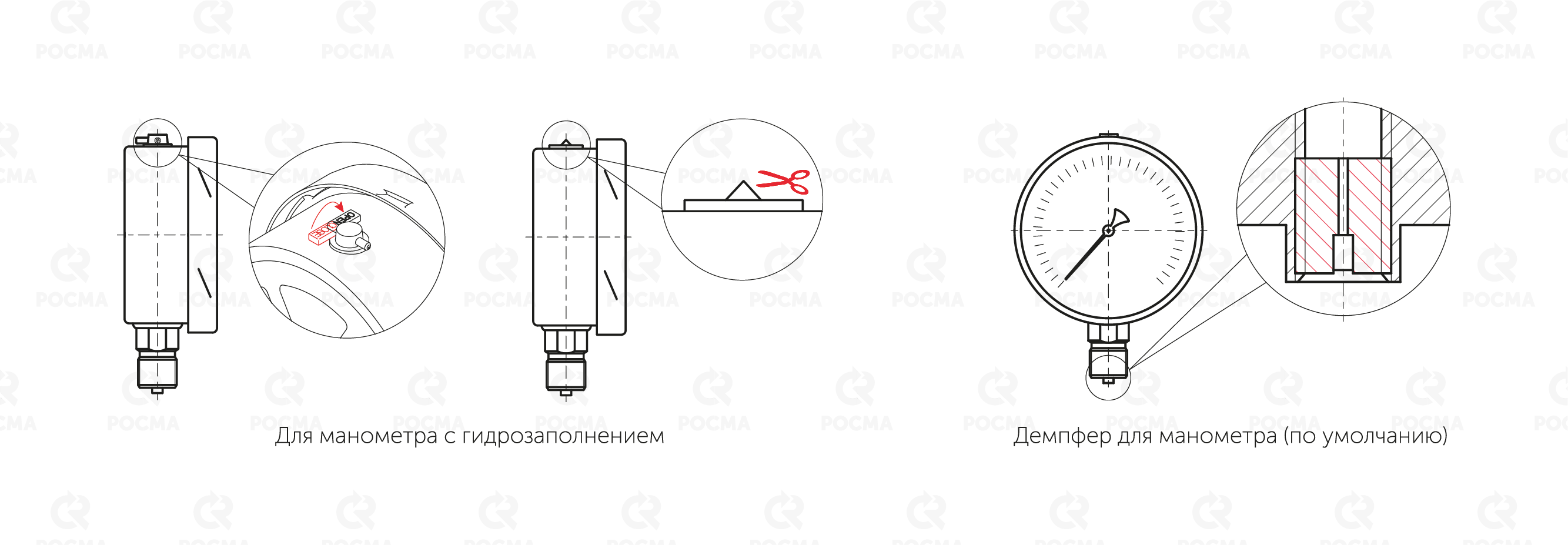

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
Карта заказа
|
Тип
|
манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 40 | 1 |
| 50 | 2 | |
| 63 | 3 | |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное со скобой | РС | |
| радиальное с задним фланцем | РКТ | |
| осевое | Т | |
| осевое со скобой | ТС | |
| осевое с передним фланцем | ТКП | |
| осевое с задним фланцем | ТКТ | |
| эксцентрическое | ТЭ | |
| эксцентрическое со скобой | ТЭС | |
| эксцентрическое с передним фланцем | ТЭКП | |
| эксцентрическое с задним фланцем | ТЭКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø40 | G⅛ / M10×1 / NPT⅛ |
| Ø50, 63 | G¼ / M12×1,5 / NPT¼ | |
| Ø100, 150, 160 | G½ / M20×1,5 / NPT½ | |
| Класс точности | Ø40, 50 | 2,5 |
| Ø63 | 1,5 | |
| Ø100, 150, 160 | 1 | |
| Опция | Ø63 | − |
| Байонет |
