Коррозионностойкий виброустойчивый с электроконтактной приставкой
Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
9810₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Диапазон показаний давлений*, МПа | ТМ: 0…0,1** / 0,16** / 0,25** / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** ТВ***: −0,1…0 ТМВ**: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 * — исполнение с перекидным контактом только для ТМ от 0,6 МПа ** — под заказ, только исполнение I, II, V, VI *** — под заказ, только исполнение I, II, V |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −60…+100 (с заполнением силиконом ПМС-50) |
| Электрическая схема | Одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР - ТВ) Исп. II (ОЗ - ТВ и ТМВ, ОР - ТМ) Двухконтактная: Исп. III (ЛРПР - ТМ) Исп. IV (ЛЗПЗ - ТМ) Исп. V (ЛРПЗ - ТМ, ПРЛЗ - ТВ, ЛЗПЗ - ТМВ) Исп. VI (ЛЗПР - ТМ, ЛРПР - ТМВ) Перекидной контакт: Исп. П |
| Максимальное напряжение, В | −220, ~380 |
| Максимальный ток, А | 1 |
| Максимальная разрывная мощность контактов | 30 Вт, 50 В·А |
| Тип контактов | С магнитным поджатием, серебряное покрытие |
| Минимальные электрические характеристики | Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
| Пределы допускаемой основной погрешности срабатывания электроконтактной группы, % | ±4 |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Подключение | Через клеммную коробку сбоку на корпусе |
| Присоединение | Радиальное |
| Резьба присоединения*** | M20×1,5 *** — под заказ другие резьбы |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |

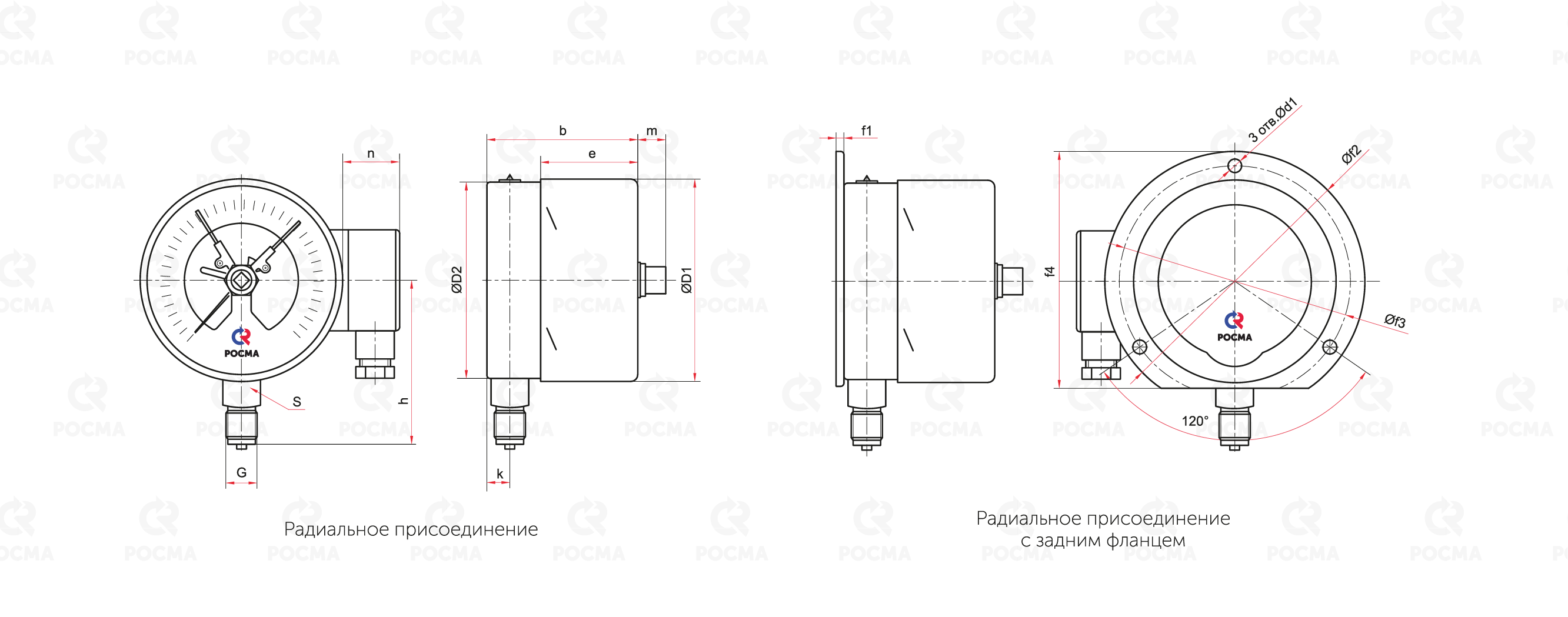

Чертеж
Основные размеры (мм), вес (кг), объем (мл):
|
Тип
|
Ø | D1 | D2 | b | e | h | k | m | n | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем |
| заполняемой | |||||||||||||||||||
| жидкости | |||||||||||||||||||
| ТМ-521Р.05 | 100 | 101 | 99 | 88 | 54 | 87 | 15 | 15 | 42 | 22 | M20×1,5 | - | - | - | - | - | 0,88 | 1,48 | 500 |
| ТМ-521РКТ.05 | 7 | 3 | 132 | 116 | 121 | 0,95 | 1,55 | ||||||||||||
| ТМ-621Р.05 | 150 | 149 | 147 | 89 | 114 | - | - | - | - | - | 1,3 | 2,56 | 1040 | ||||||
| ТМ-621РКТ.05 | 5,5 | 4 | 180 | 166 | 171 | 1,4 | 2,66 |

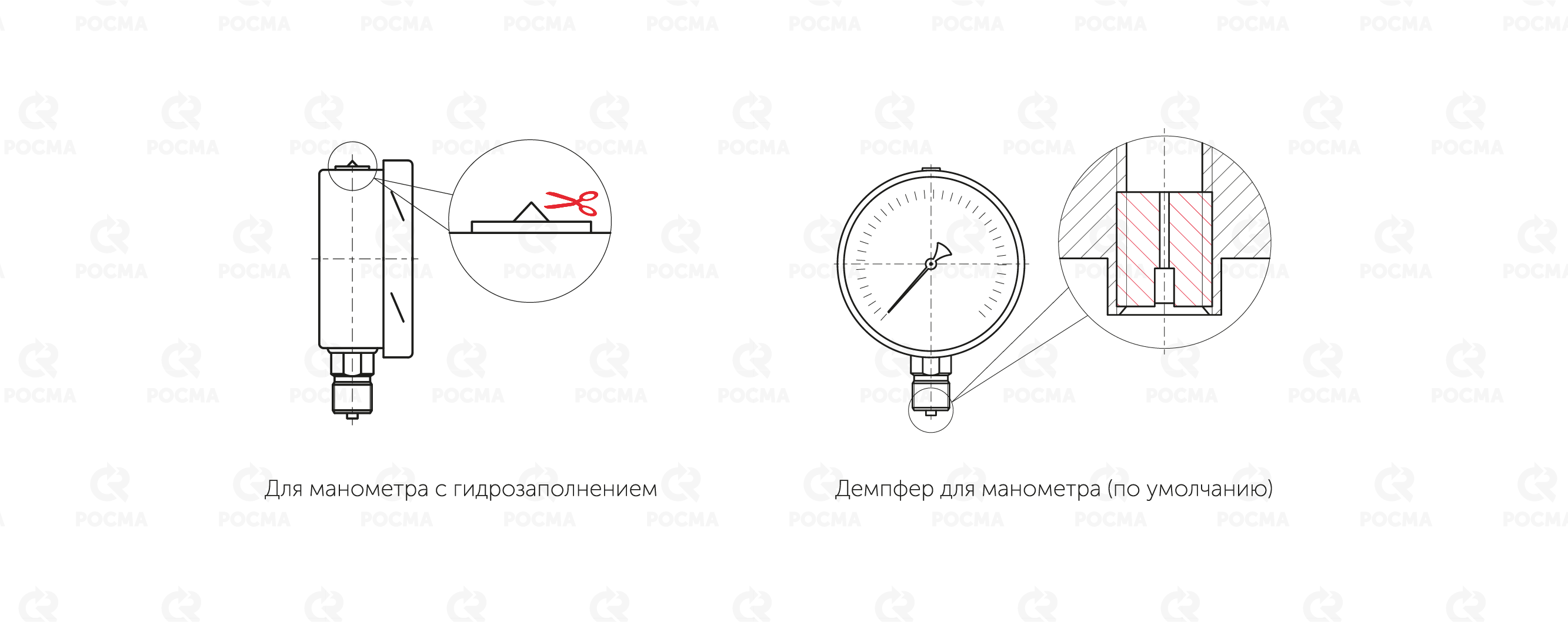

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке. Схемы коммутации и подключения внешних цепей для манометров ТМ с электроконтактной приставкой.
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| силикон | 2 | |
| Электроконтактная приставка | Исполнение I | 1 |
| Исполнение II | 2 | |
| Исполнение III | 3 | |
| Исполнение IV | 4 | |
| Исполнение V | 5 | |
| Исполнение VI | 6 | |
| Перекидной контакт | П | |
| Диапазон показаний, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 1,5 | |
Пример обозначения:
ТМ − 521Р. 05 (0−1 МПа) М20×1,5. 1,5
