Котловые манометры
Тип ТМ, серия 10. Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.
Область применения: системы теплоснабжения, объекты теплоэнергетики.
3770₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 250 |
| Класс точности | 1,5 |
| Диапазон показаний давлений, МПа | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −50…+150 |
| Корпус | IP40, сталь 10, цвет черный |
| Кольцо | Сталь 10, цвет черный |
| Чувствительный элемент, трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное |
| Штуцер | Медный сплав |
| Присоединение | Радиальное |
| Резьба присоединения | M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |

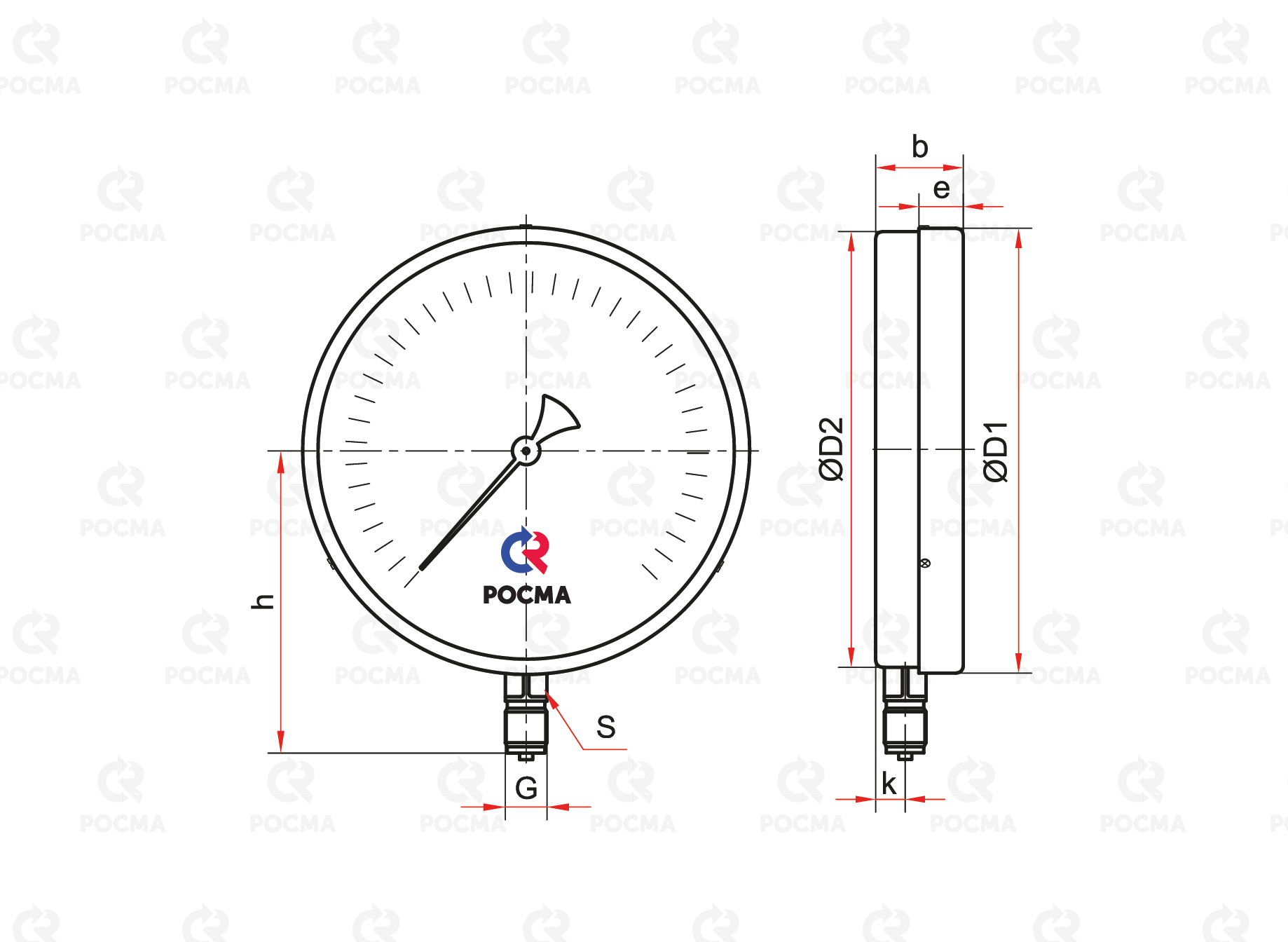

Чертеж
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
| ТМ-810Р | 250 | 251 | 247 | 50 | 24 | 159 | 16 | 17 | M20×1,5 | 2,1 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 250 | 8 |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 1,5 | |
Пример обозначения:
ТМ − 810Р. 00 (0–0,6 МПа) M20×1,5. 1,5
