Манометры дифференциальные мембранные газовые
Тип ТМД-4, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных газов.
Область применения: системы газоснабжения промышленных предприятий и коммунальных объектов ЖКХ.
24220₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 90 |
| Класс точности | 1,5 |
| Диапазон показаний давлений | кПа: 0…1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 МПа: 0...1 / 1,6 Макс. статическое давление: 1,6 МПа |
| Перегрузка | Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −40…+70 Измеряемая среда: −30…+60 |
| Штуцер | Нержавеющая сталь 08Х17Н13М2 |
| Чувствительный элемент | Медный сплав |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое, безопасное |
| Резьба присоединения* | 2×M12×1,5 * — под заказ другие резьбы |
| Варианты монтажа | • Без вентильного блока • С использованием соединительных рукавов • С трехвентильным блоком 3ВБ |
| Кронштейн | Нержавеющая сталь 08Х18Н10 |
| Межповерочный интервал | 1 год |
| Техническая документация | НСРП.406123.006ТУ |

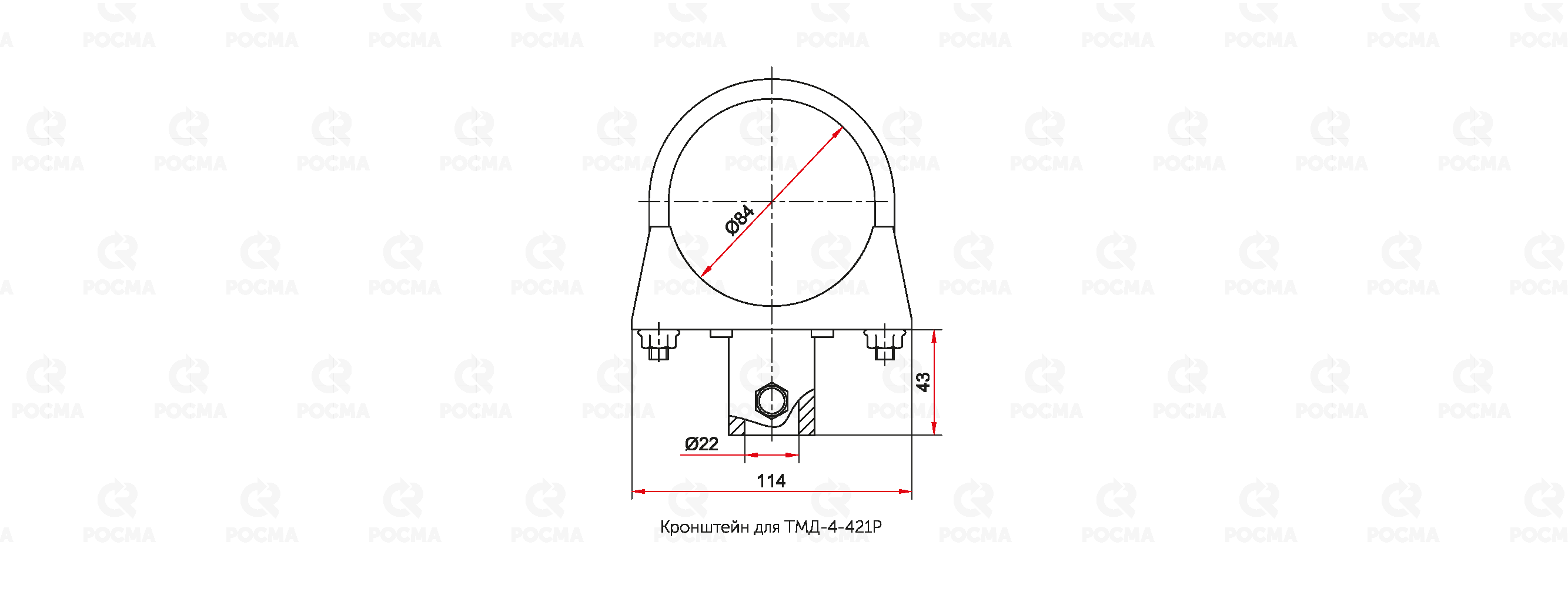

Чертеж
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 15 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

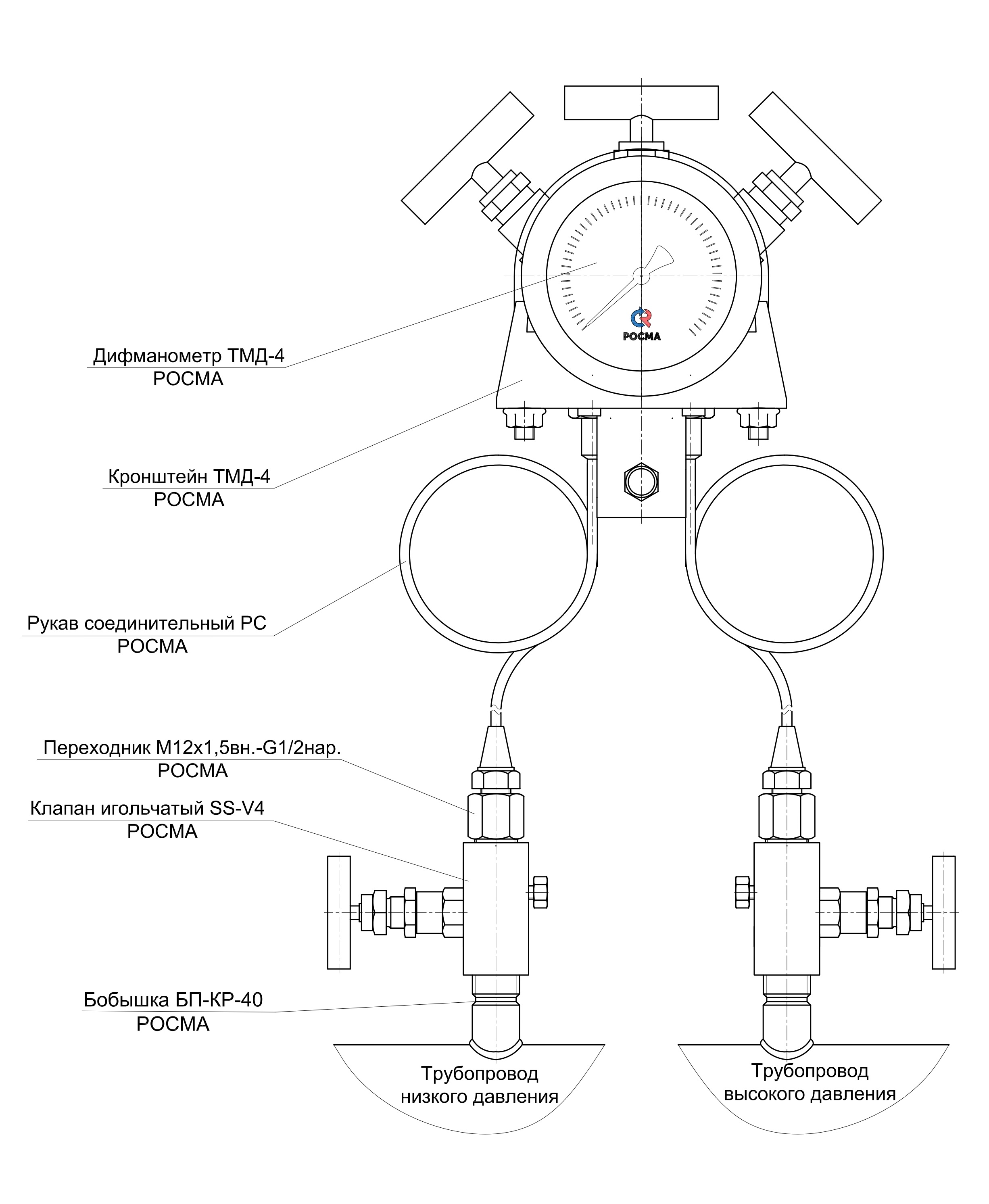

Рекомендуемый вариант монтажа - в комплекте со штатным трехвентильным блоком 3ВБ.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили трехвентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Для герметизации цилиндрической резьбы М12х1,5 рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Монтаж и эксплуатация

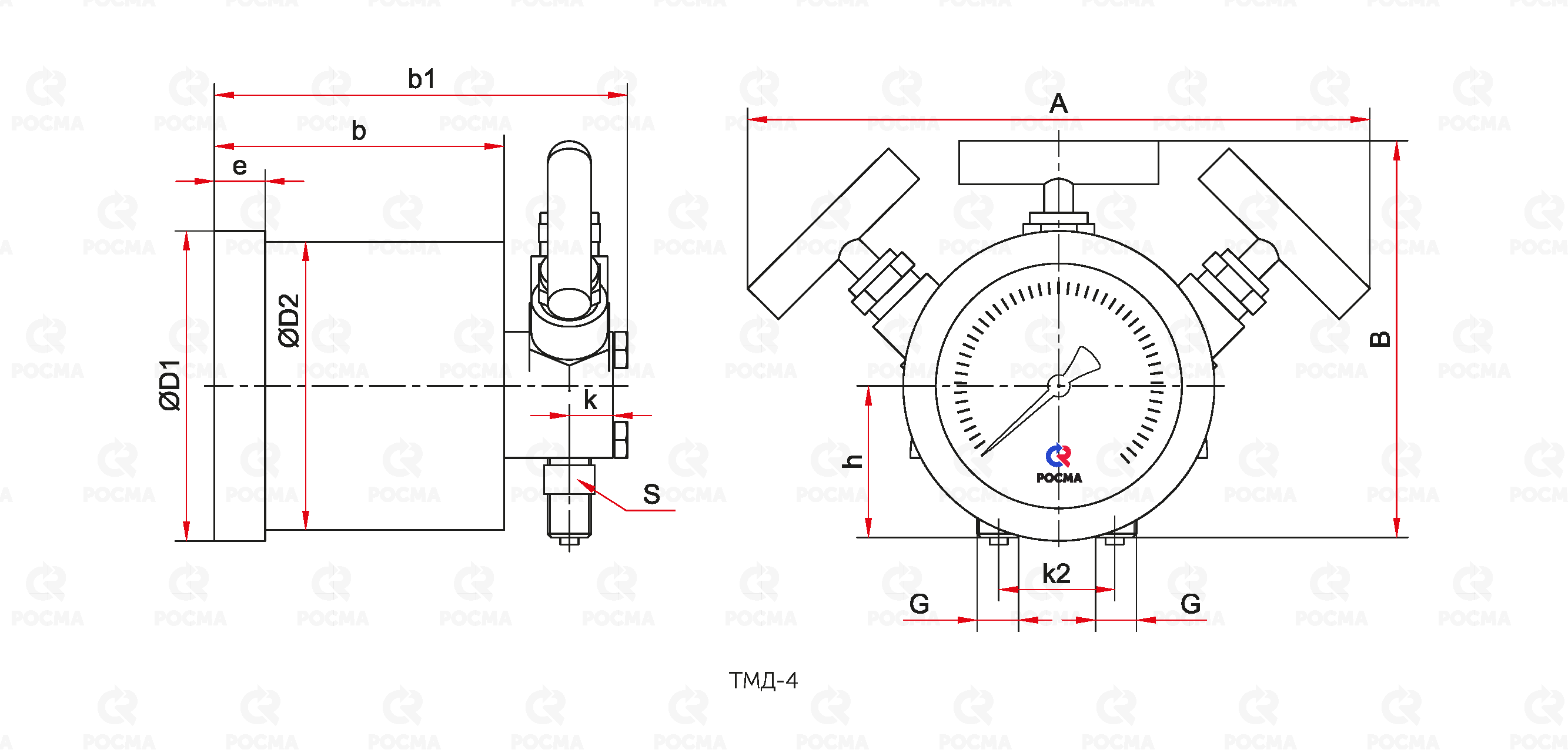

Основные размеры (мм), вес (кг):
|
Тип
|
Ø | D1 | D2 | b | b1 | e | h | k | k2 | S | G | A | B | Вес |
| ТМД-4-421Р | 90 | 86 | 80 | 80 | 114 | 14 | 42 | 12 | 32 | 14 | 2×M12×1,5 | 186 - 193 | 122 - 127 | 2,86 |
Карта заказа
| Тип | манометр дифференциальный | ТМД |
| Модификация | газовый | 4 |
| Диаметр корпуса, мм | 90 | 4 |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцеров | нержавеющая сталь | 1 |
| Положение штуцеров | радиальное | Р |
| Диапазон показаний давлений | кПа | 0…1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 |
| МПа | 0...1 / 1,6 | |
| Максимальное статическое давление | 1,6 МПа | |
| Резьба присоединения | 2×М12×1,5 | |
| Класс точности | 1,5 | |
| Вентильный блок | Без вентильного блока | – |
| 3-вентильный блок | 3ВБ |
Пример обозначения:
ТМД – 4 – 421Р (0–60 кПа) 1,6 МПа. 2×М12×1,5. 1,5
