Манометры дифференциальные сильфонные
Тип ТМД-5, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.
Сильфонные дифференциальные манометры используются для мониторинга работы оборудования, такого как компрессоры, насосы и фильтры. Прибор обеспечивает точные показания даже в условиях вибрации и пульсации измеряемой среды, а также подходит для использования в агрессивных средах.
Область применения: нефтегазовая промышленность, энергетика, кондиционирование, химическая промышленность.
52200₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Диапазон показаний давлений | кПа: 0…25 / 40 / 60 (Диапазон х6) Диапазон х10: 0…100 / 160 / 250 / 400 / 600 (Диапазон х6) МПа: 0...1 / 1,6 |
| Перегрузка | Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −20…+60 Измеряемая среда: −40…+100 |
| Штуцер, чувствительный элемент | Нержавеющая сталь 08Х17Н13М2 |
| Корпус | IP65, нержавеющая сталь 08Х17Н13М2 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное многослойное безопасное — триплекс |
| Резьба присоединения* | 2хG½ * — под заказ М20х1,5 |
| Варианты монтажа | • Без вентильного блока • С использованием соединительных рукавов • С трехвентильным блоком 3ВБ • С пятивентильным блоком 5ВБ |
| Межповерочный интервал | 1 год |
| Техническая документация | НСРП.406123.006ТУ |

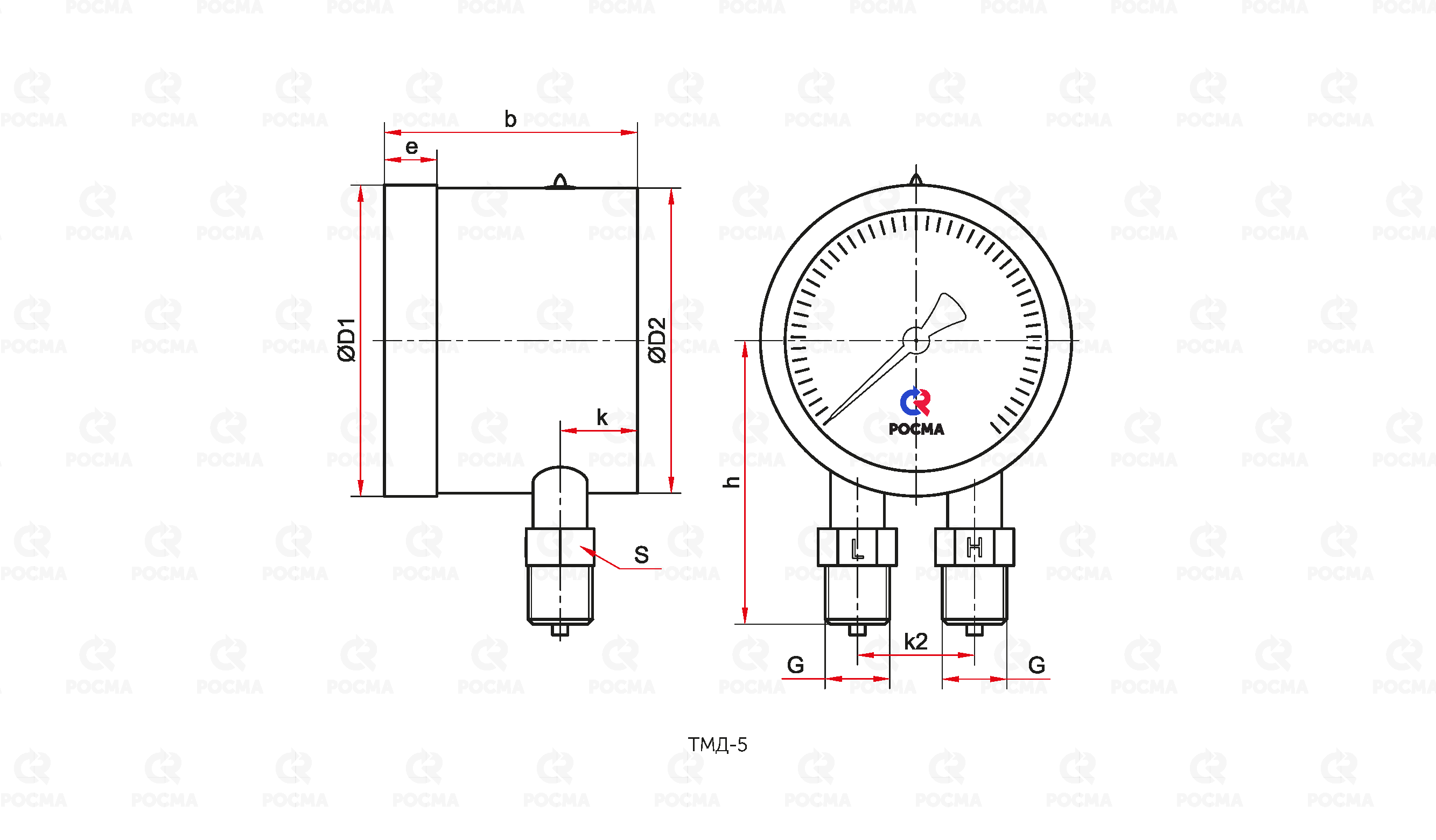

Чертеж
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | k2 | S | G | Вес |
| ТМД-5-521Р | 100 | 101 | 99 | 82 | 17 | 92 | 25 | 37 | 17 | 2хG½ | 0,94 |
| ТМД-5-621Р | 150 | 149 | 147 | 85 | 18 | 117 | 54 | 1,42 |
Монтаж и эксплуатация
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

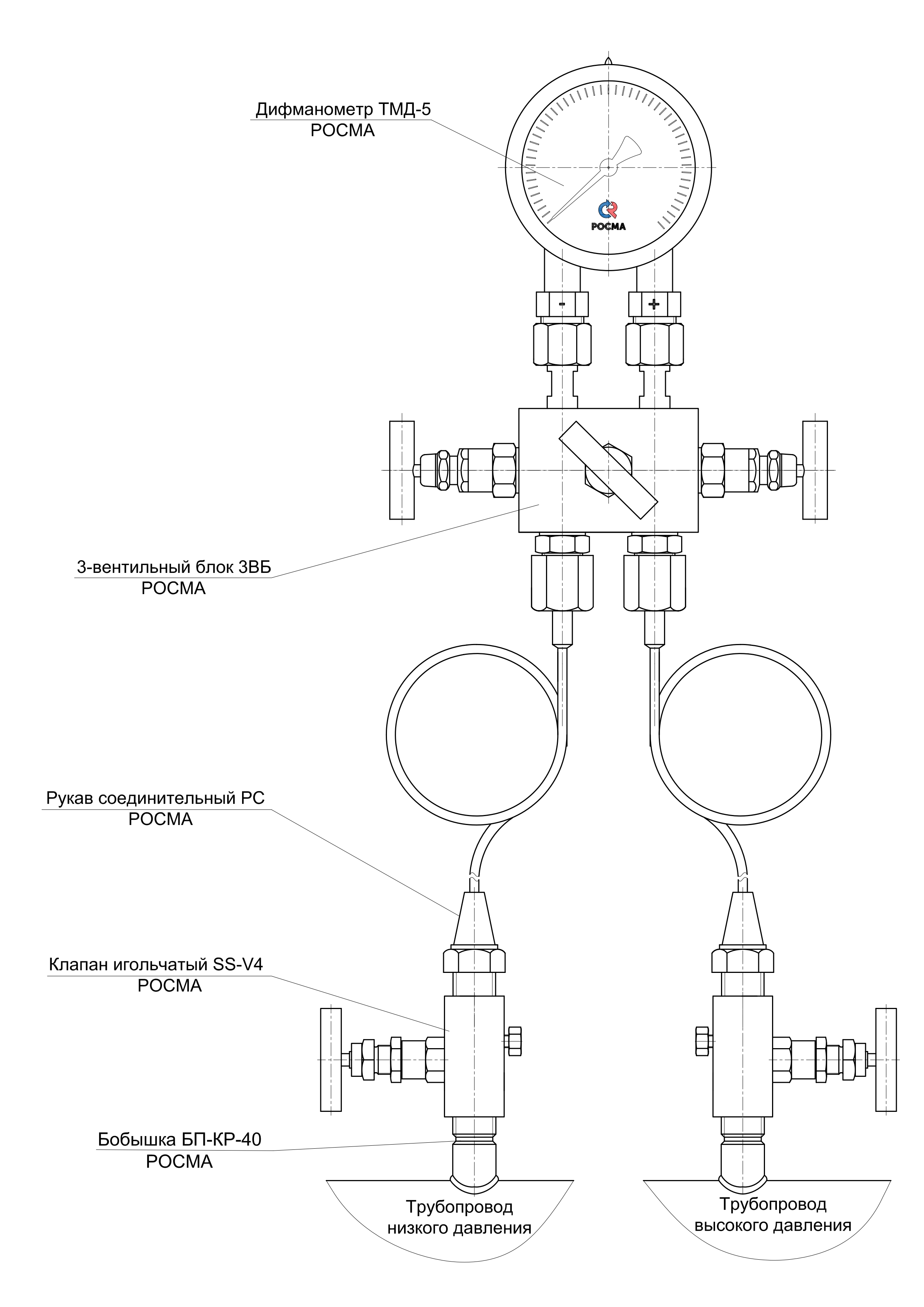

Рекомендуемый вариант монтажа - в комплекте с трехвентильным блоком 3ВБ или пятивентильным блоком 5ВБ.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили вентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Отличие в конструкции 5ВБ от 3ВБ — наличие двух дополнительных вентилей для дренажа/слива рабочей среды.
Для герметизации цилиндрической резьбы (G½) рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
|
Тип
|
манометр дифференциальный | ТМД |
| Модификация | сильфонный | 5 |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера | нержавеющая сталь | 1 |
| Положение штуцеров | радиальное | Р |
| Диапазон показаний давлений | кПа | 0...25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 |
| МПа | 0...1 / 1,6 | |
| Максимальное статическое давление | Диапазон х10 | |
| Диапазон х6 | ||
| Резьба присоединения | 2хG½ | |
| Класс точности | 1,5 | |
| Вентильный блок | Без вентильного блока | – |
| 3-вентильный блок | 3ВБ | |
| 5-вентильный блок | 5ВБ | |
Пример обозначения:
ТМД – 5 – 521Р (0–1 МПа) 6МПа. 2хG½. 1,5
