Манометры коррозионностойкие для измерения низких давлений газов
Тип КМ (КМВ), Кс. Манометр для измерения давления сухих, газообразных агрессивных сред.
Область применения: нефтегазовая промышленность, химическая промышленность.
8640₽
2038-12-01Технические характеристики
| Параметр | Значение |
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Диапазон показаний давлений, кПа | КМ: 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 КМВ: −1…1,5 / −1…3; −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
| Рабочие диапазоны | • Постоянная нагрузка: ¾ шкалы • Переменная нагрузка: ⅔ шкалы • Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя. |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −65…+100 |
| Корпус | IP54, IP65 Нержавеющая сталь 08Х17Н13М2 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное. |
| Чувствительный элемент (металлическая мембранная коробка) | Нержавеющая сталь 08Х17Н13М2 |
| Трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное |
| Штуцер | Нержавеющая сталь 08Х17Н13М2 |
| Присоединение | Радиальное |
| Резьба присоединения | G½ или M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-002-4719015564-2008 ГОСТ 2405-88 |

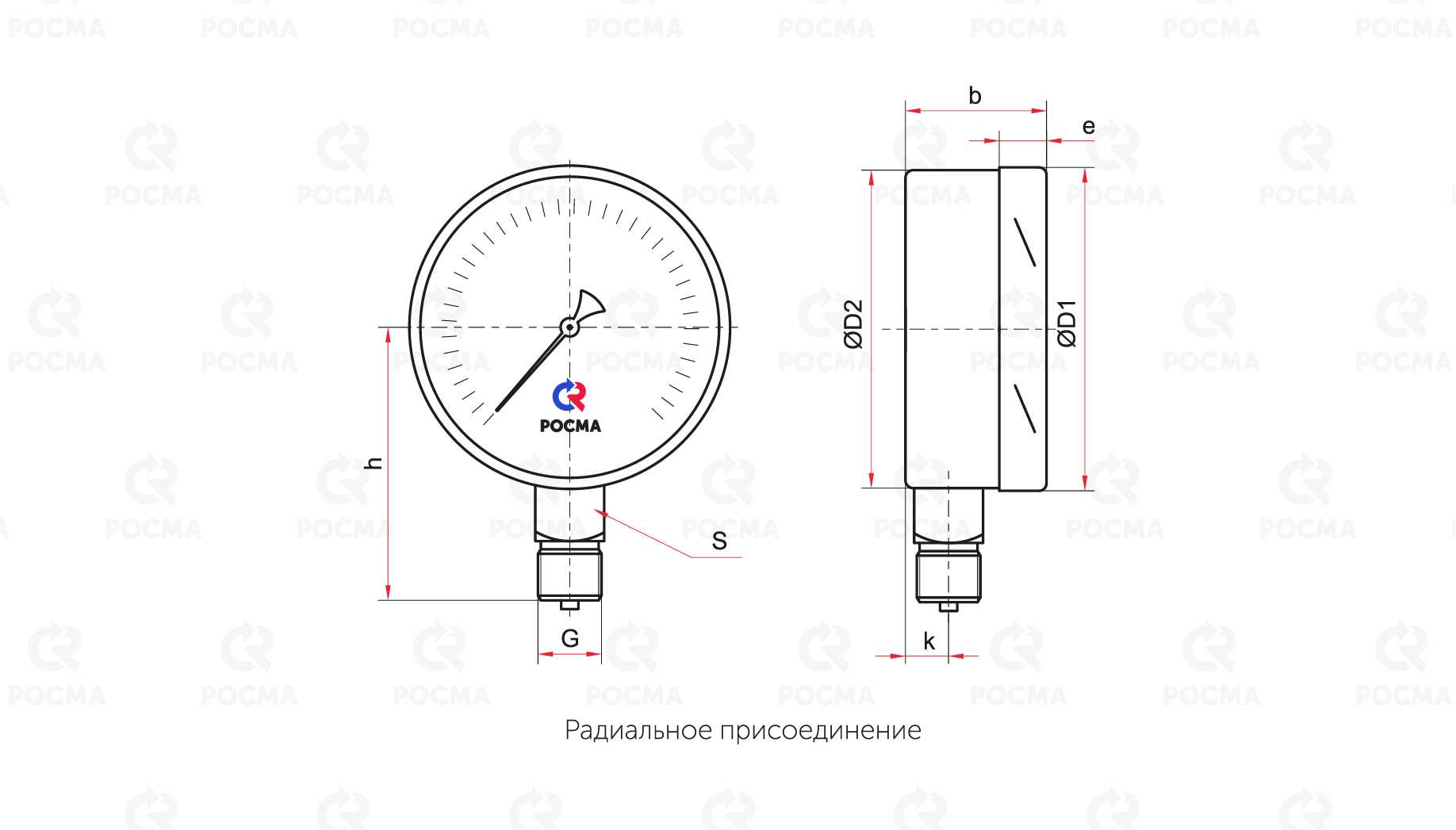

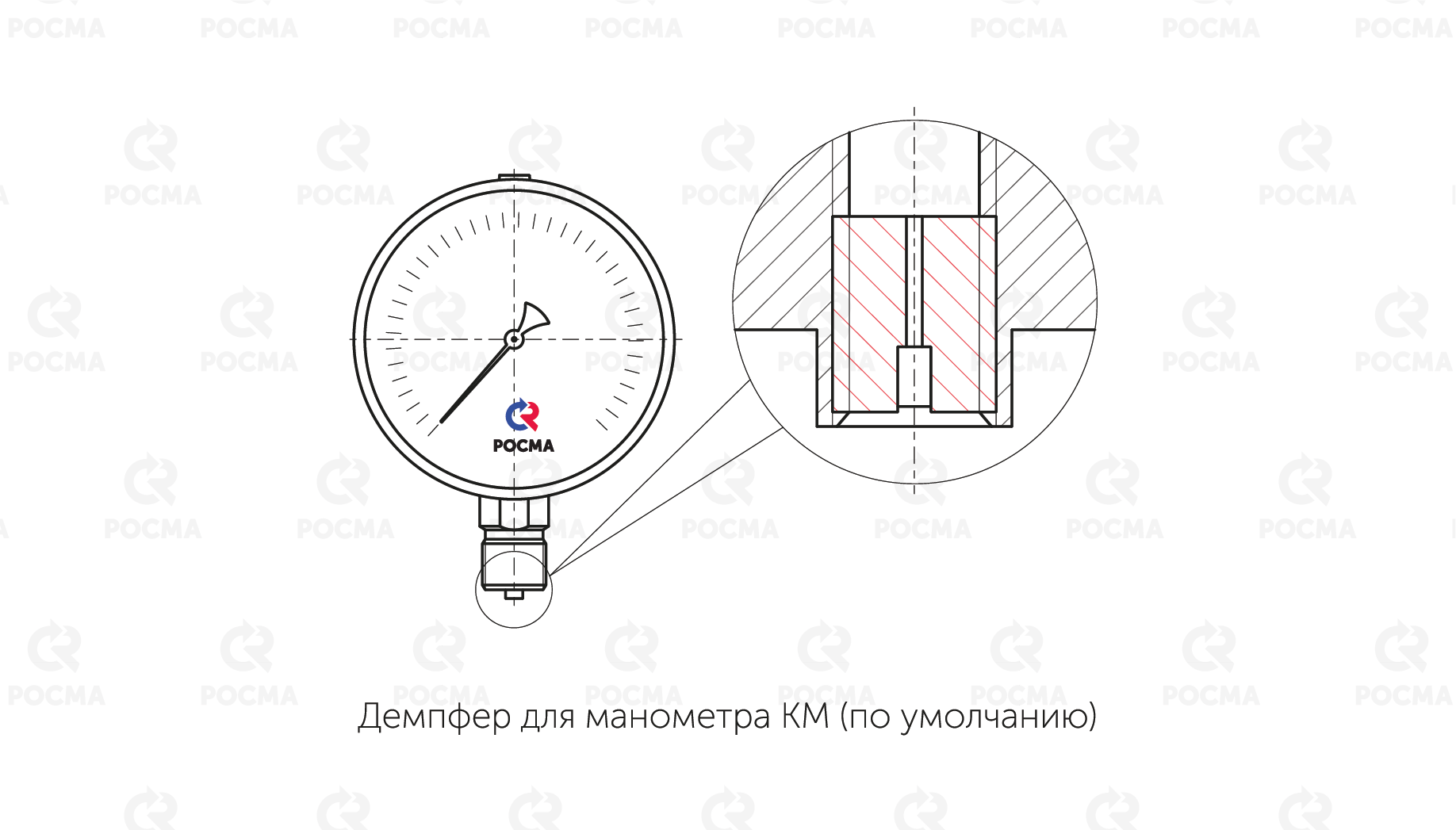

Чертеж
Основные размеры (мм), вес (кг)
|
Тип
|
Ø | D1 | D2 | b | e | h | k | S | G | Вес |
| КМ-22Р Кс | 100 | 101 | 99 | 49 | 17 | 87 | 16 | 22 | G½ или M20×1,5 | 0,57 |
| КМ-32Р Кс | 150 | 152 | 150 | 50 | 18 | 114 | 17 | 0,91 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.

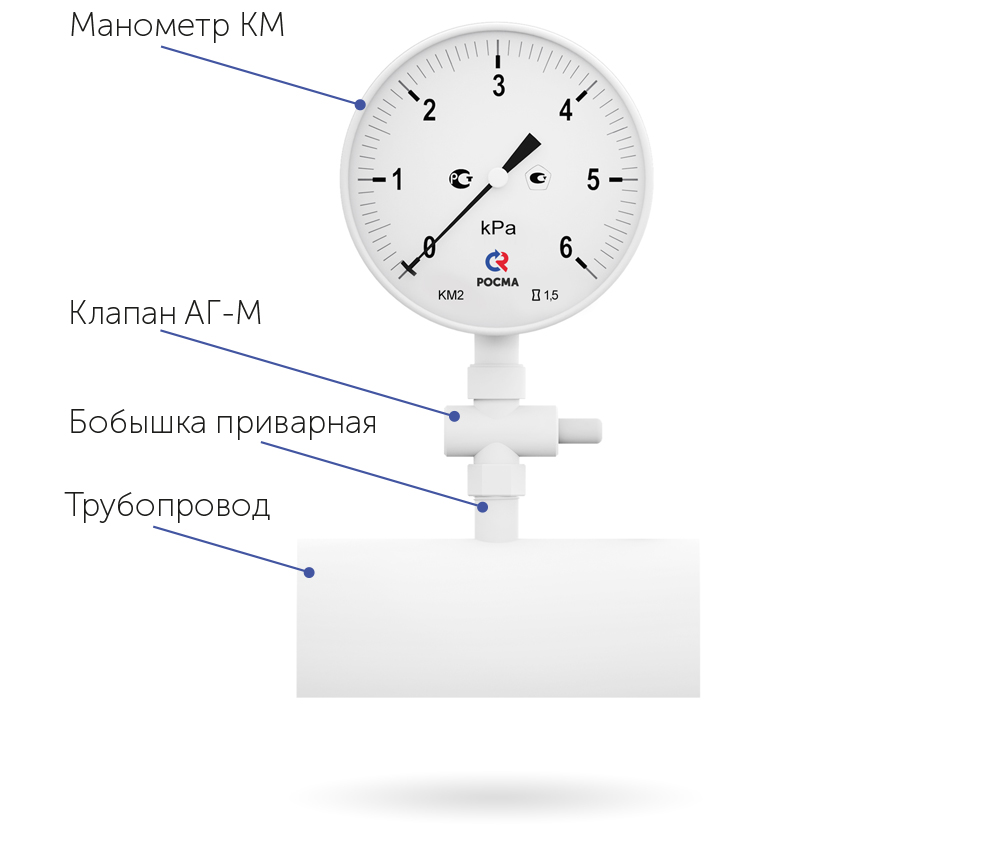

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
Карта заказа
|
Тип
|
манометр | КМ |
| мановакуумметр | КМВ | |
| Диаметр корпуса, мм | 100 | 2 |
| 150 | 3 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Диапазон показаний, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КМВ | −1…1,5 / −1…3 | |
| −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | ||
| Резьба присоединения | 100, 150 мм | G½ / М20×1,5 |
| Класс точности | 100, 150 мм | 1,5 |
| Исполнение из нержавеющей стали | Кс | |
| Степень защиты | IP54 | IP54 |
| IP65 | IP65 | |
Пример обозначения:
КМ − 32Р (0−40 кПа) G½. 1,5. Кс IP54
