Манометры коррозионностойкие точных измерений с корректировкой нуля
Тип ТМ (ТВ, ТМВ) — МТИ, серия 21. Манометры точных измерений коррозионностойкие применяются для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, в том числе газообразного и водного раствора аммиака и сероводородсодержащих сред.
Область применения: нефтегазовая промышленность, энергетика, машиностроение, оснащение лабораторий.
11380₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 100, 150, 160* * — под заказ |
| Класс точности | 1,0** ** — погрешность в зоне кратковременной перегрузки не нормируется |
| Диапазон показаний давлений, МПа | ТМ: 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 ТМВ: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 250% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 (без заполнения) −20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −60…+200 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+150 (с заполнением силиконом ПМС-50) |
| Корпус | IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное многослойное безопасное — триплекс |
| Корректор нуля | Опция: на стрелке |
| Присоединение | Радиальное |
| Резьба присоединения | G½ или M20×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |

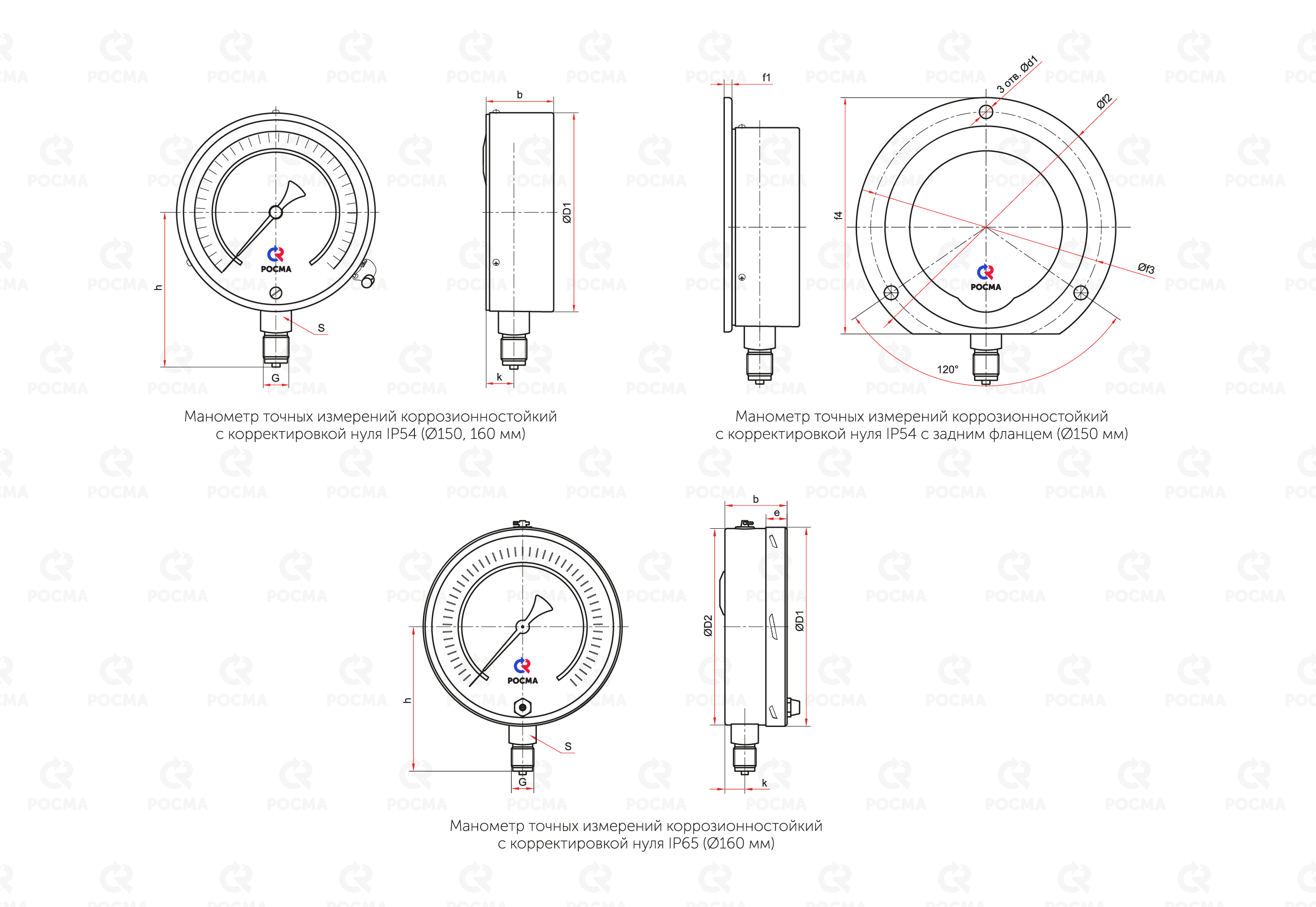

Чертеж
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D1 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес |
| ТМ-621Р.МТИ | 150 | 149 | - | 55 | - | 115 | 15 | 22 | M20×1,5 | - | - | - | - | - | 0,94 |
| ТМ-621РКТ.МТИ | 5,5 | 4 | 180 | 166 | 171 | 1,04 | |||||||||
| ТМ-621Р.МТИ | 160 | 160 | 118 | - | - | - | - | - | 1,14 | ||||||
| ТМ-621Р.МТИ IP65 | 158 | 50 | 17 | 116 | 16 | - | - | - | - | - | 1,01 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
|
Тип
|
манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 150, 160 | 6 |
| Материал корпуса | нержавеющая | 2 |
| сталь | ||
| Штуцер | нержавеющая | 1 |
| сталь | ||
| Присоединение (расположение штуцера) | радиальное | Р.МТИ |
| радиальное | РКТ.МТИ | |
| с задним фланцем | ||
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 0,4 | |
| 0,6 | ||
| Исполнение | 150 мм | - |
| 160 мм | корпус 160 | |
| Степень защиты | IP54 | - |
| IP65 | IP65 | |
| Пример обозначения: ТМ − 621Р. МТИ 00 (0−1 МПа) М20×1,5. 0,6 | ||
