Манометры точных измерений
Тип ТМ (ТВ, ТМВ) — МТИ, серия 10. Манометры точных измерений применяются при определении давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерений давления. При этом необходимо соблюдать требования по соответствию классов точности образцового и поверяемого приборов. В ассортименте представлены манометры со следующими классами точности: 0,25 / 0,4 / 0,6 / 1,0.
Предусмотрена корректировка нуля с помощью регулировочного винта.
Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.
7150₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса, мм | 150, 160* * — под заказ |
| Класс точности | 0,25 / 0,4 / 0,6 / 1,0 |
| Диапазон показаний давлений, МПа | ТМ: 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ТВ: −0,1…0 ТМВ: −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −30…+100 При поверке: 23±5 |
| Корпус | IP40, силумин, цвет черный |
| Кольцо | Сталь 10, цвет черный |
| Чувствительный элемент | Медный сплав (ВПИ до 6 МПа) Сталь 38ХМ (ВПИ от 10 МПа) |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное |
| Корректор нуля | На стекле |
| Штуцер | Медный сплав |
| Присоединение | Радиальное |
| Резьба присоединения | M20×1,5 (под заказ G½) |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |

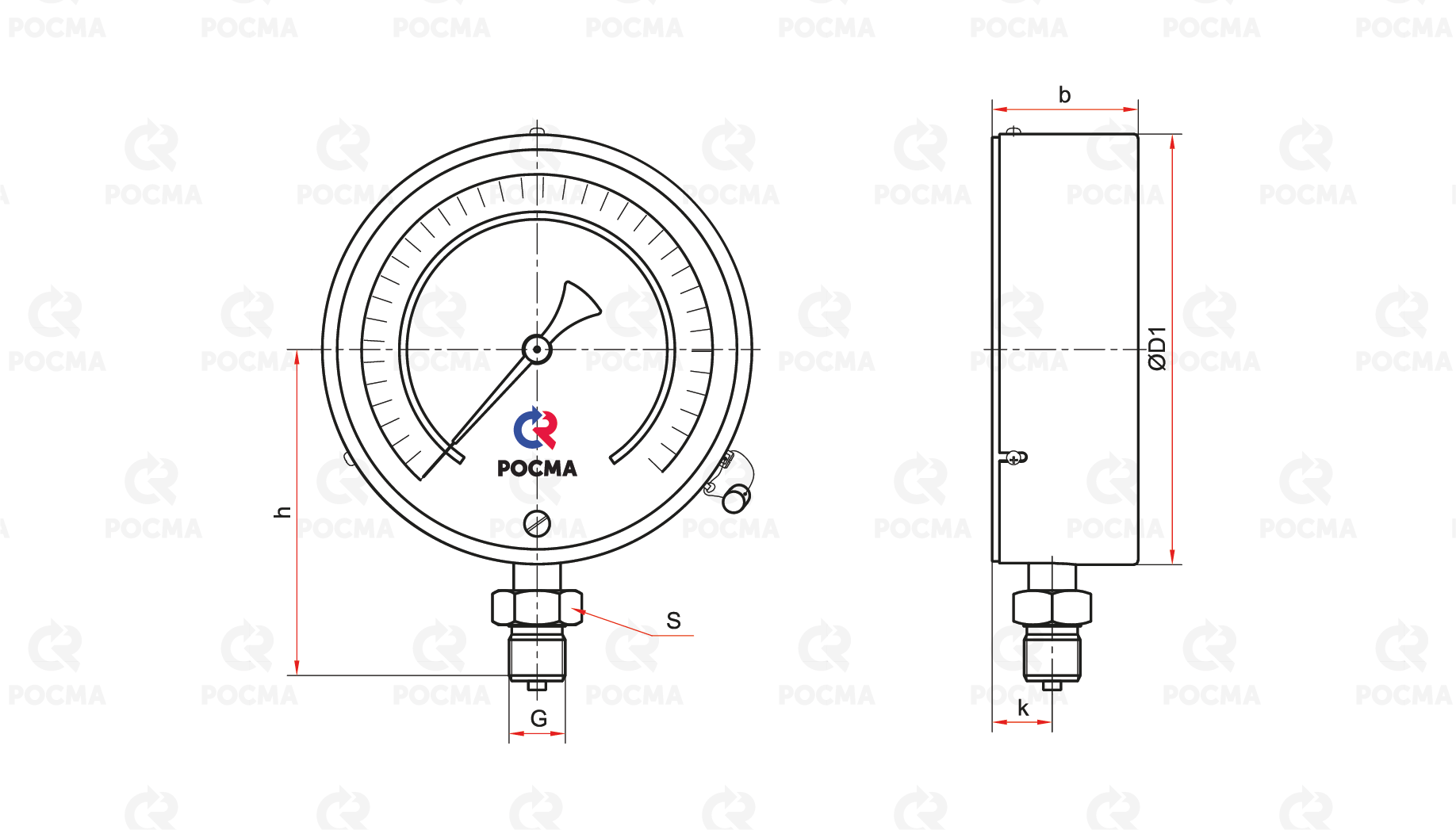

Чертеж
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | b | h | k | S | G | Вес |
| ТМ-610Р.МТИ | 150 / 160* | 151 / 160 | 51 | 115 | 21 | 27 | M20×1,5 | 1,1 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 150, 160 | 6 |
| Материал корпуса | корпус - силумин; | 1 |
| кольцо - сталь | ||
| Штуцер | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р.МТИ |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | M20×1,5 | |
| Класс точности | 0,25 | |
| 0,4 | ||
| 0,6 | ||
| 1 | ||
Пример обозначения:
ТМ − 610Р. МТИ 00 (0−1 МПа) M20×1,5. 0,6
