Манометры с повышенным классом точности
Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
560₽
2038-12-01Технические характеристики
| Диаметр корпуса, мм | 63, 100, 150, 160* * — под заказ |
| Класс точности | Ø63 — 1,5 Ø100, 150, 160 — 1,0 |
| Диапазон показаний давлений, МПа | ТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 ТВ: −0,1…0 ТМВ: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −50…+150 |
| Корпус | Ø63 — IP40 Ø100, 150, 160 — IP54 Сталь 10, цвет черный |
| Кольцо | Сталь 10, цвет черный |
| Чувствительный элемент, трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное |
| Штуцер | Медный сплав |
| Присоединение | Радиальное или осевое (Ø63) Радиальное (Ø100, 150, 160) |
| Резьба присоединения** | Ø63 — G¼ / M12×1,5 Ø100, 150, 160 — G½ / M20×1,5 ** — под заказ другие резьбы |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |

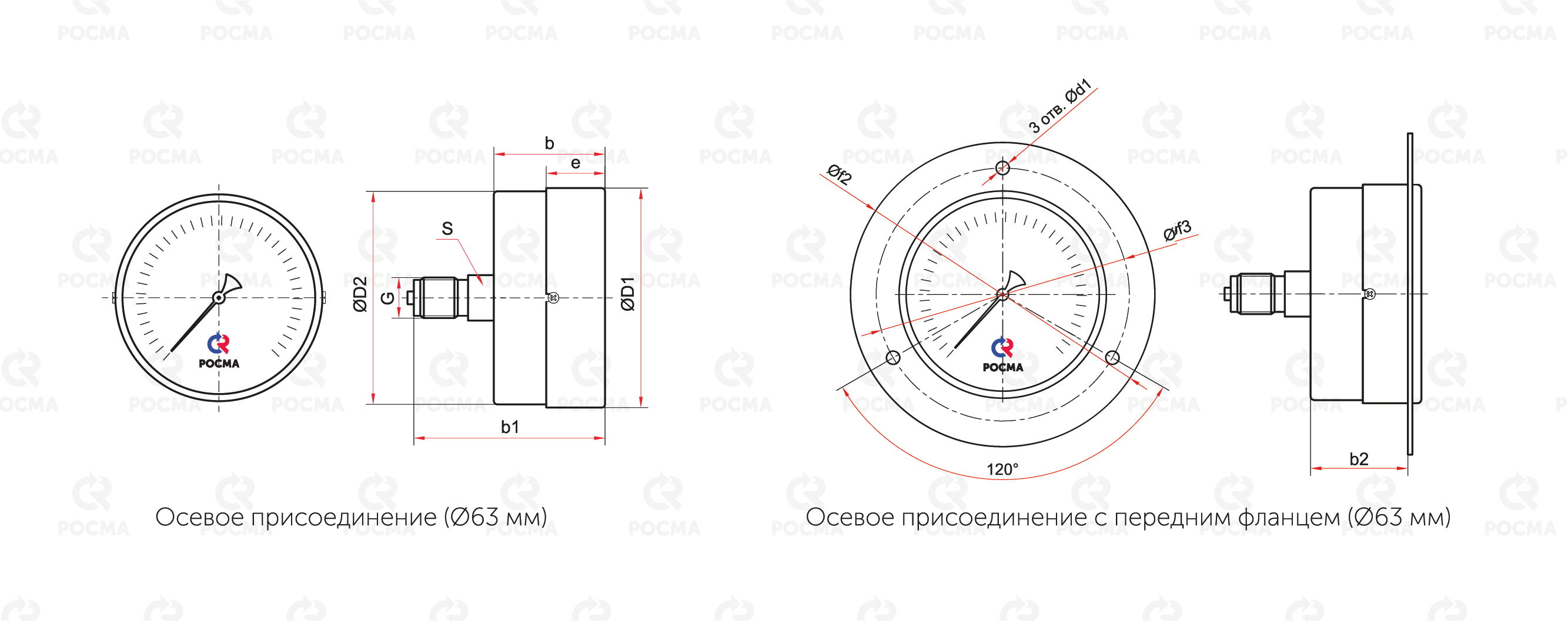

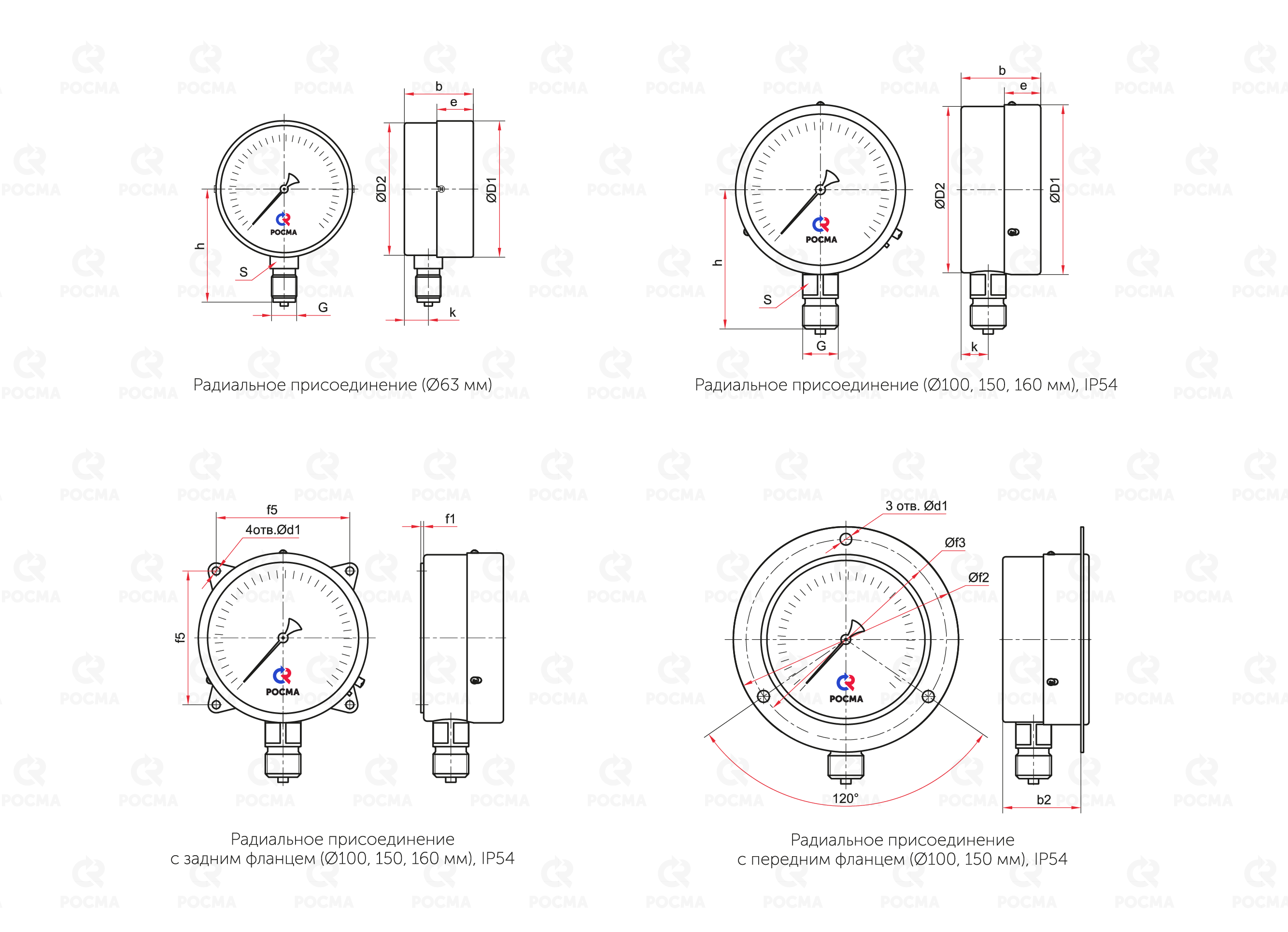

Чертеж
Основные размеры (мм), вес (кг):
|
Тип
|
Ø | D1 | D2 | b | b2 | e | h | k | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
| ТМ-310Р | 63 | 64 | 62 | 36 | - | 17 | 53 | 11 | 14 | G¼ или M12×1,5 | - | - | - | - | - | 0,14 |
| ТМ-510Р.IP54 | 100 | 100 | 98 | 46 | 21 | 82 | 17 | 17 | G1⁄2 или M20×1,5 | 0,37 | ||||||
| ТМ-510РКП.IP54 | 39 | 6 | 132 | 117 | 0,42 | |||||||||||
| ТМ-510РКТ.IP54 | - | 5,5 | 3 | - | - | 80 | 0,42 | |||||||||
| ТМ-610Р.IP54 | 150 / 160* | 150 / 160 | 148 | 48 | 23 | 107 | 18 | - | - | - | 0,68 | |||||
| ТМ-610РКП.IP54 | 150 | 150 | 43 | 6,5 | 182 | 165 | 0,77 | |||||||||
| ТМ-610РКТ.IP54 | 150 / 160* | 150 / 160 | - | 7 | 4 | - | - | 128 | 0,79 |
* — под заказ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f2 | f3 | Вес |
| ТМ-310Т | 63 | 64 | 62 | 36 | 49 | - | 17 | 14 | G¼ или M12×1,5 | - | - | - | 0,13 |
| ТМ-310ТКП | 26 | 3,5 | 88 | 74 | 0,17 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

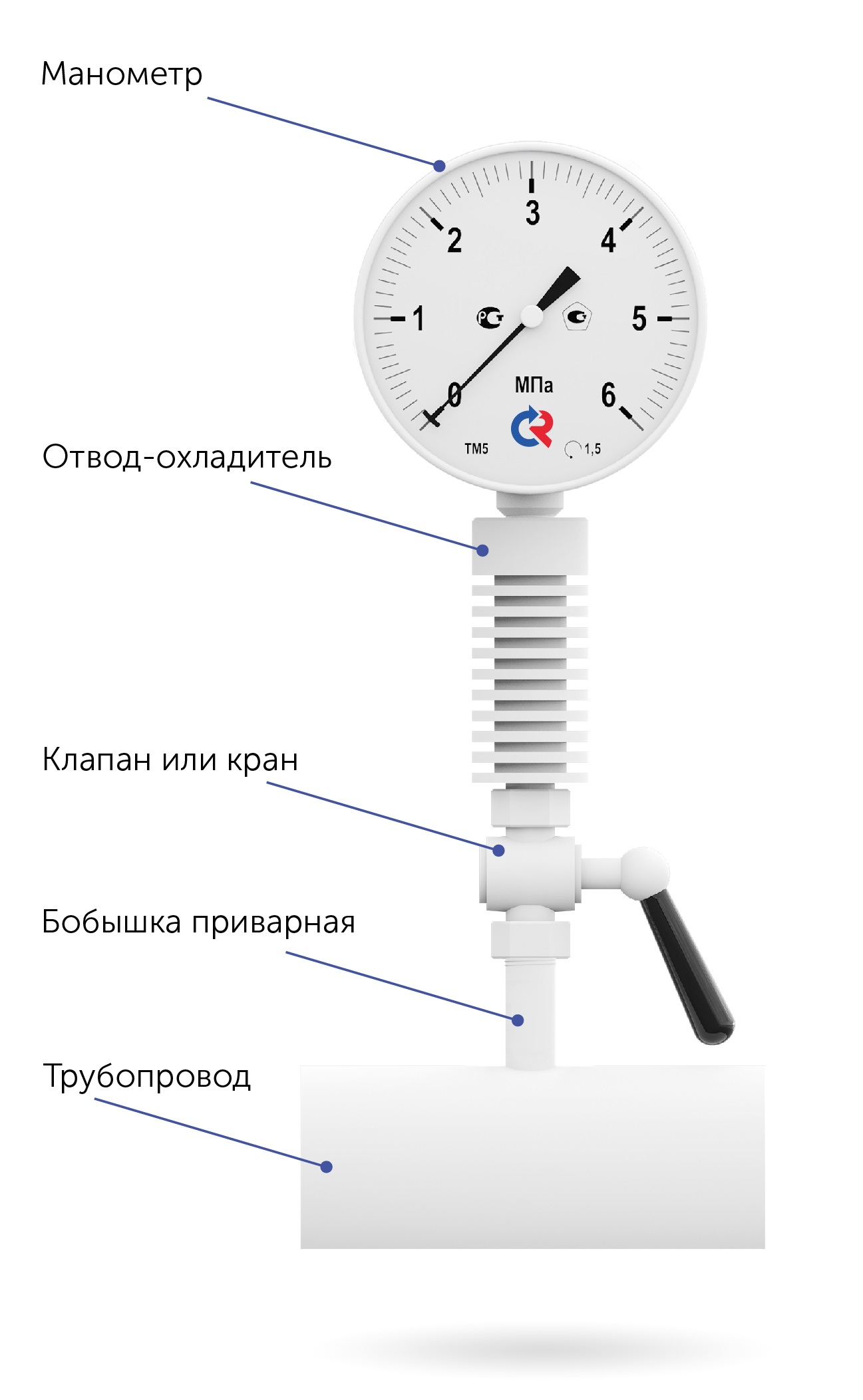

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

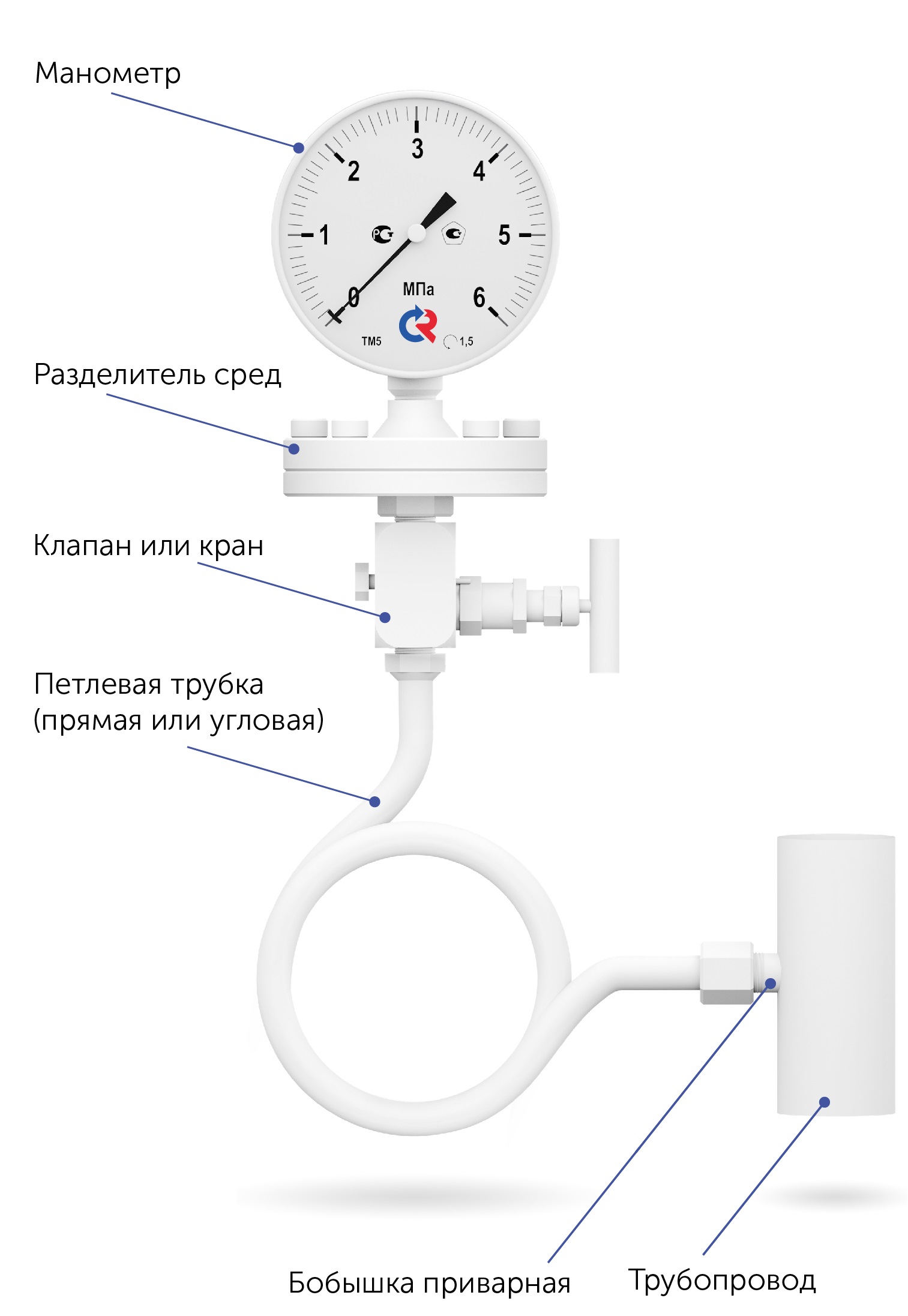

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 63 | 3 |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с передним фланцем | РКП | |
| радиальное | РКТ | |
| с задним фланцем | ||
| осевое | Т | |
| осевое | ТКП | |
| c передним фланцем | ||
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø63 | G¼ / М12×1,5 |
| Ø100, 150, 160 | G1⁄2 / М20×1,5 | |
| Класс точности | Ø63 | 1,5 |
| Ø100, 150, 160 | 1 | |
| Степень защиты | IP40 | - |
| IP54 | IP54 |
Пример обозначения:
ТМ − 510Р. 00 (0−16 МПа) М20×1,5. 1,0. IP54
