Манометры стандартного исполнения, модель 2
Тип ТМ, серия 10 М2. Манометры в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус общетехнического манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.
Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров общетехнических.
Область применения: манометры рекомендованы для предприятий обслуживающих и проектирующих объекты ЖКХ.
740₽
2038-12-01Технические характеристики
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний, МПа | ТМ | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
| Резьба присоединения | G½; М20×1,5 | |
| Класс точности | 1,5 | |
| Обозначение специального исполнения | М2 |

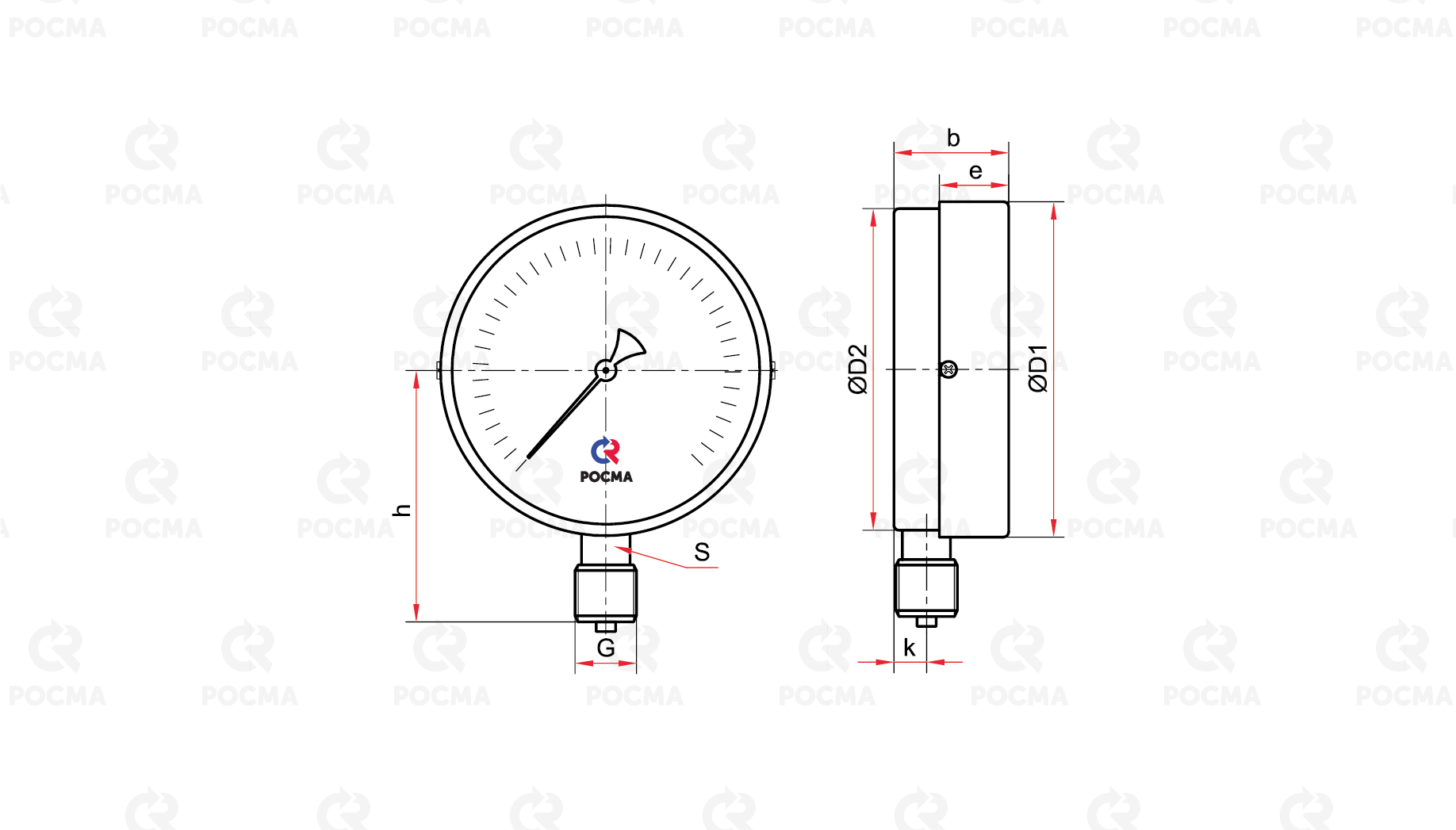

Чертеж
Радиальное присоединение
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | f | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р.М2 | 100 | 100 | 98 | 34 | 20 | 74 | 11 | 14 | G½ или M20×1,5 |
0,27 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 100 | 5 |
| Материал корпуса | сталь | 1 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний, МПа | ТМ | 0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
| Резьба присоединения | G½; М20×1,5 | |
| Класс точности | 1,5 | |
| Обозначение специального исполнения | М2 |
