Сварочные манометры
Тип ТМ, серия 10. Сварочный манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях прибор комплектуется защитным резиновым кожухом. Цвет кожуха зависит от типа газа, для которого предназначен данный манометр. Для кислородного манометра он голубой, для ацетиленового — серый, для пропанового — красный, а черный цвет кожуха используется для других газов. Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения: применяются в баллонных редукторах и регуляторах.
Могут комплектоваться защитным резиновым кожухом.
370₽
2038-12-01Технические характеристики
| Диаметр корпуса, мм | 50 |
| Класс точности | 2,5 |
| Диапазон показаний давлений, МПа | 0…40 (см. таблицу 1) |
| Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 Измеряемая среда: −50…+120 |
| Корпус | IP40, сталь 10, цветовое кодирование (см. таблицу 1) |
| Чувствительный элемент, трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий |
| Стекло | Органическое |
| Штуцер | Медный сплав |
| Присоединение | Радиальное |
| Резьба присоединения | M12×1,5 |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 Подробнее |
| Техническая документация | ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |

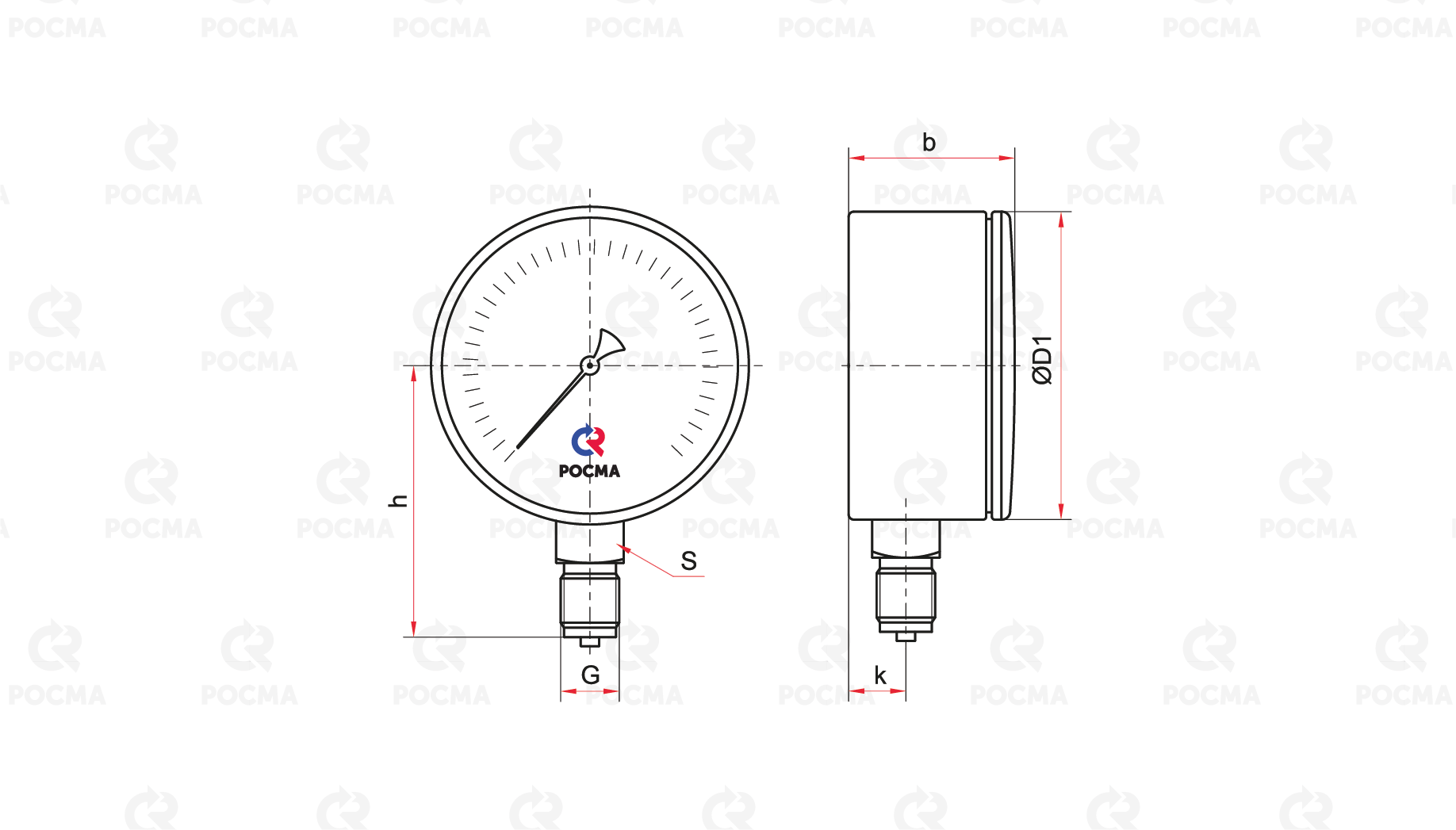

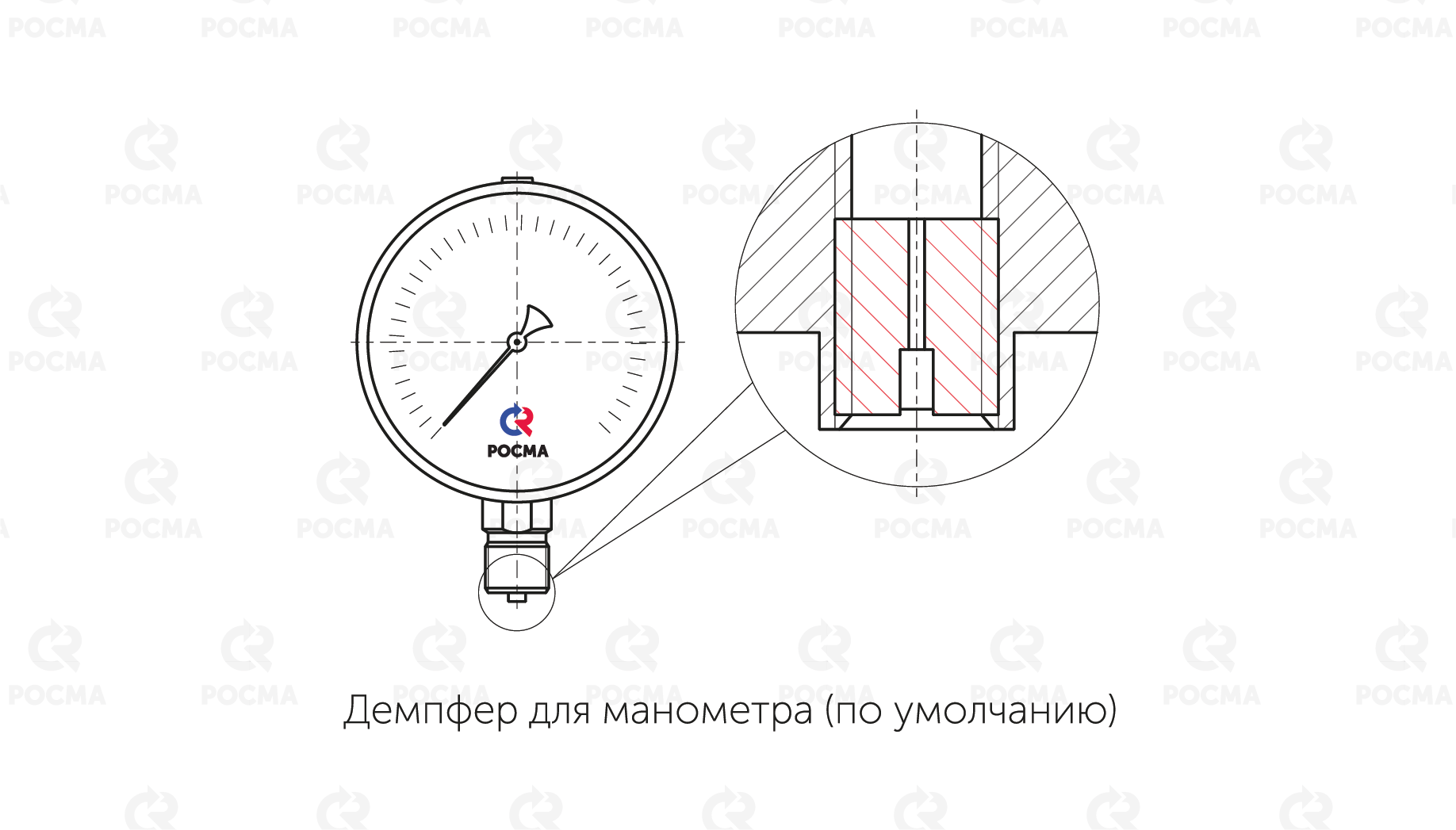

Чертеж
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | b | h | k | S | G | Вес |
| ТМ-210Р.00 | 50 | 50 | 29 | 45 | 10 | 14 | M12×1,5 | 0,09 |
Монтаж и эксплуатация
Монтаж/демонтаж манометра на редуктор должен производиться при отсутствии давления. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать газовый манометр разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
При измерении давления кислорода, следует применять манометры только с маркировкой O2 на циферблате.
Прибор следует нагружать давлением постепенно, не допускать резких скачков давления и не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Манометр сварочный необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Карта заказа
| Тип | манометр | ТМ |
| Диаметр корпуса, мм | 50 | 2 |
| Материал корпуса | сталь, цветовое кодирование | 1 |
| (см. таблицу 1) | ||
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | кислород | 0…0,25 / 1 / 2,5 / 16 / 25 / 40 |
| ацетилен | 0…0,4 / 4 | |
| пропан | 0…0,6 | |
| другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 | |
| Резьба присоединения | М12×1,5 | |
| Класс точности | 2,5 | |
| Измеряемая среда | кислород | O2 |
| ацетилен | C2H2 | |
| пропан | C3H8 | |
| другие газы | Газ | |
Пример обозначения:
ТМ – 210Р. 00 (0–2,5 МПа) M12×1,5. 2,5 О2
