Цифровые манометры с аналоговым выходным сигналом ЦМ-С
Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали, а также передачи данных в системы управления и контроля.
Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи, функция отображения пиковых значений
35100₽
2038-12-01Технические характеристики
| Параметр | Значение |
| Диаметр корпуса, мм | 100 |
| Класс точности | 0,1 / 0,25 |
| Диапазон показаний давлений, МПа | ЦМ-С-И: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ЦМ-С-В: −0,1…0 ЦМ-С-ИВ: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Основные единицы измерения | МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см², дюйм вод. ст., мм вод. ст., дюйм рт. ст. |
| Диапазон рабочих температур, °C | Окружающая среда: −10…+50 Измеряемая среда: −10…+70 |
| Выходной сигнал | 4...20 мА 4...20 мА + 2 релейных выхода |
| Питание | −24В |
| Параметры реле | |
| Максимальное напряжение контактов реле, В | ~250, -30 |
| Максимальный ток контактов реле, А | 3 |
| Потребляемая мощность, Вт | |
| 4...20 мА | не более 0,84 |
| 4...20 мА + 2 релейных выхода | не более 1,2 |
| Корпус | IP54, нержавеющая сталь 08Х18Н10 |
| Кольцо | Нержавеющая сталь 08Х18Н10, байонетное |
| Дисплей | 5-разрядный |
| Подсветка дисплея | Белая |
| Штуцер | Нержавеющая сталь 08Х18Н10 |
| Присоединение и резьба | |
| Присоединение | Радиальное |
| Резьба присоединения | M20×1,5 (под заказ G½) |
| Межповерочный интервал | 3 года |
| Техническая документация | НСРП.421262.020ТУ |

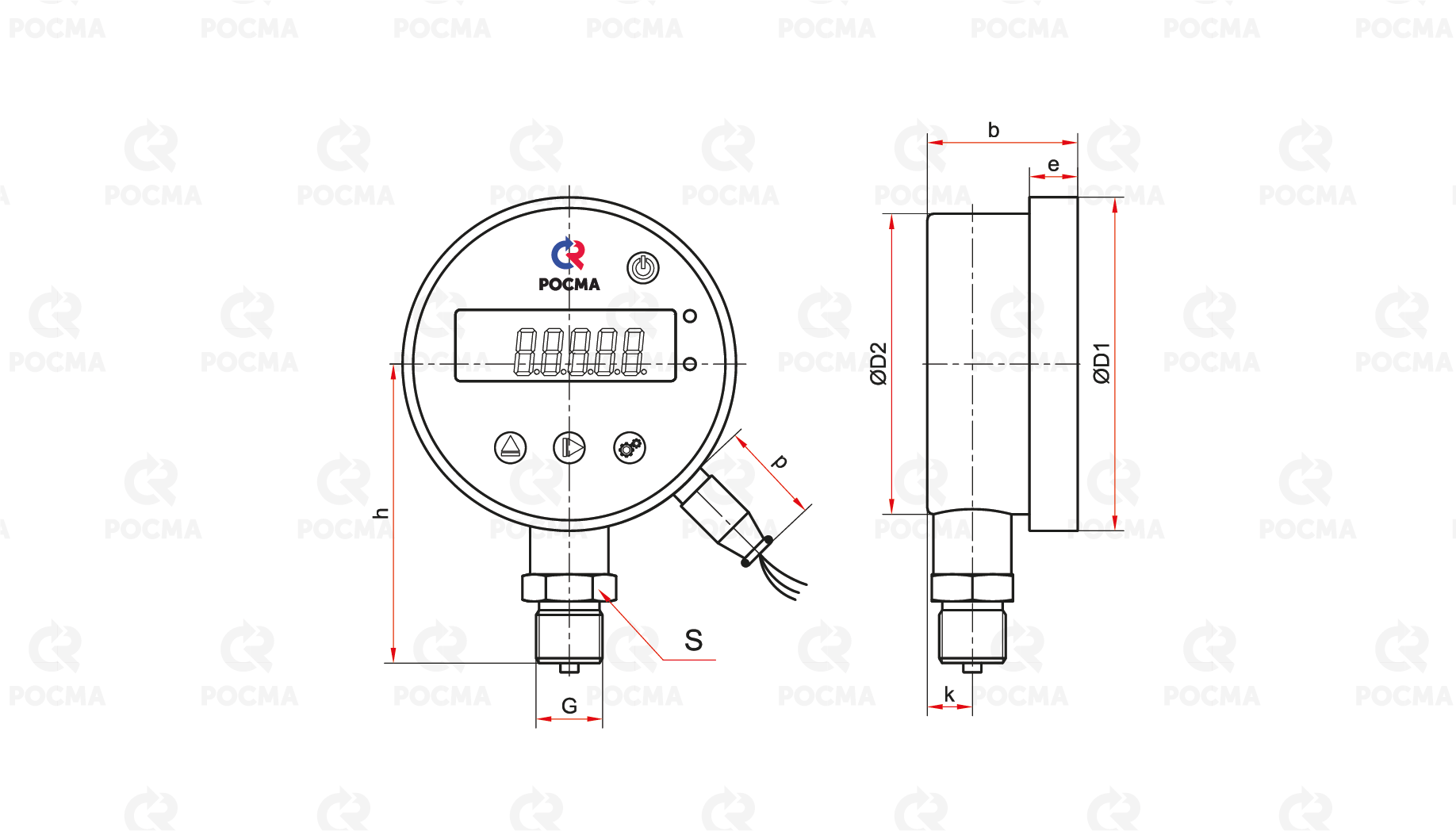

Чертеж
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | p | S | G | Вес |
| ЦМ-С-И | 100 | 111 | 100 | 50 | 16 | 97 | 16 | 32 | 27 | M20×1,5 | 0,45 |
Монтаж и эксплуатация
Монтаж / демонтаж цифрового манометра ЦМ-С должен производиться при отсутствии давления в трубопроводе. Положение прибора при монтаже – произвольное. Перед монтажом убедитесь, что манометр соответствует рабочим параметрам системы.
Прикладывать усилие к корпусу прибора запрещается. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа.
Крутящий момент не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором радиатор, петлевую трубку или капилляр.
Для защиты прибора от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство.
Для защиты чувствительных элементов манометра от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью. При подборе разделителя необходимо руководствоваться таблицами совместимости ЦМ-С с РМ.
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-03.

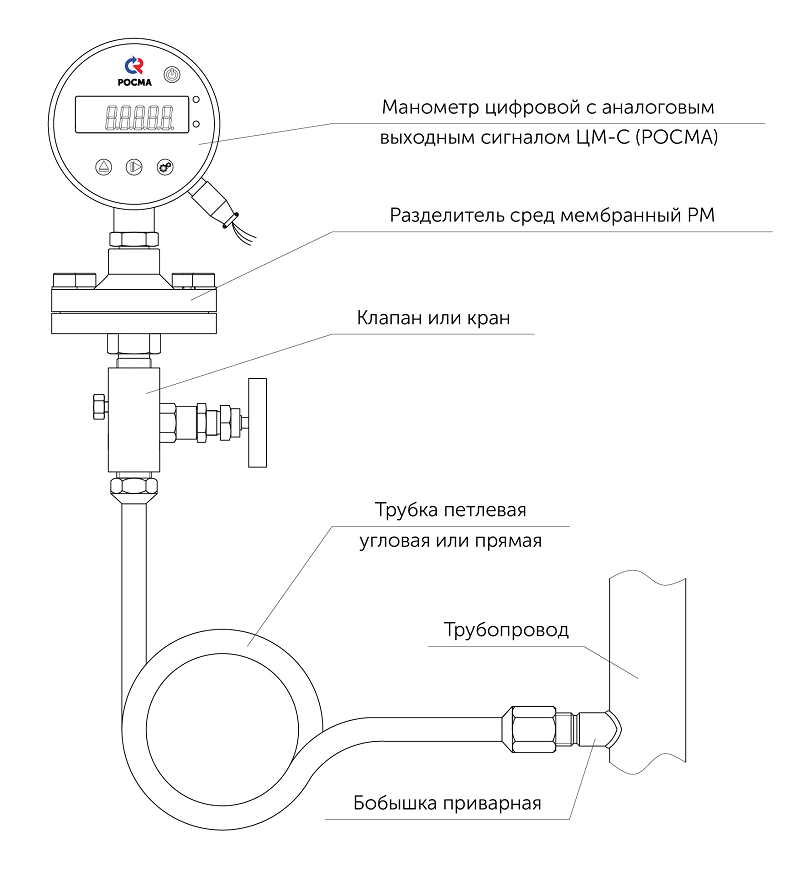

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Рекомендуется периодически очищать корпус от пыли и загрязнений мягкой тканью. Запрещается использовать растворители и абразивы для очистки передней панели и дисплея.
Электрическое питание манометров осуществляется от источника постоянного тока с номинальным напряжением 24 В.
При подключении прибора необходимо руководствоваться следующей данными по контактам резьбового разъема:
7-ми штырьковый разъем:
1-Коричневый (управляющий сигнал - уставка Макс.)
2-Желтый (управляющий сигнал - уставка Мин.)
3-Красный (питание (+))
4-Синий или зеленый (питание (-))
5-Белый (унифицированный выходной сигнал (+) 4-20 мА; (20-4) мА)
6-Серый (унифицированный выходной сигнал (-) 4-20 мА; (20-4) мА)
7-Черный (общий для управляющего сигнала)
4-х штырьковый разъем:
1-Черный (унифицированный выходной сигнал (-) 4-20 (20-4) мА)
2-Синий или зеленый (питание (-))
3-Красный (питание (+))
4-Желтый (унифицированный выходной сигнал (+) 4-20 (20-4) мА)
Элементы управления
| Клавиша | Функция | Режим отображения давления при коротком нажатии | Режим отображения давления при длительном нажатии | Режим настройки | Режим ввода единиц | Режим выбора единиц измерения |
|---|---|---|---|---|---|---|
 |
Вверх/ сброс нуля | Пиковое значение | Сброс нуля | − | Текущее значение +1 | Переключение единиц измерения |
 |
Переход | Выбор единиц измерения | Отображение параметров настройки | Ручной переход | Переключение редактируемых символов | Видимость текущей единицы измерения |
 |
Настройка | Вкл. / выкл. подсветки | Режим настройки | Ручной ввод | Подтверждение / сохранение | Подтверждение / сохранение |
 |
Вкл. / выкл. | Удаление десятичного разделителя | Вкл. / выкл. | Выход без сохранения | − | − |
В режиме сохранения значения уставки, на экране поочередно отображаются отметка уставки Макс. и значение уставки Макс., отметка уставки Мин. и значение уставки Мин. Для отображения на дисплее пикового значения за период времени с последнего выключения манометра необходимо кратковременно нажать кнопку "Вверх / Сброс нуля". При выключении манометра, счетчик сбрасывается и данные о пиковом значении удаляются из памяти прибора.

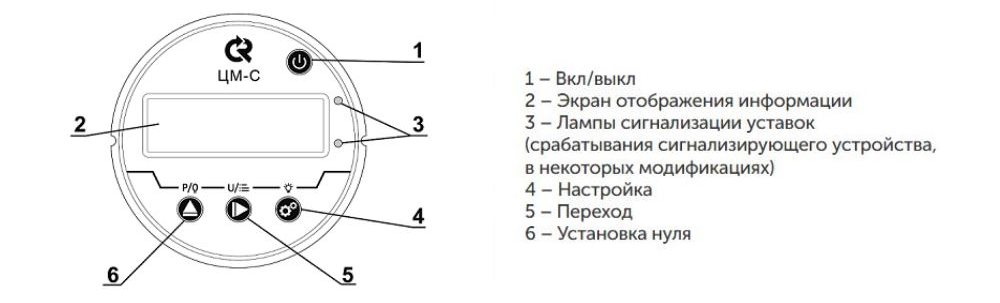

Элементы панели индикации данных:
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- дисплей или панель управления повреждены;
- погрешность показаний превышает допустимое значение.
Карта заказа
|
Тип
|
манометр | ЦМ-С-И |
| вакуумметр | ЦМ-С-В | |
| мановакуумметр | ЦМ-С-ИВ | |
| Диаметр корпуса, мм | 100 | 5 |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Диапазон показаний давлений, МПа | ЦМ-С-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ЦМ-С-В | −0,1…0 | |
| ЦМ-С-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | М20×1,5 | |
| Класс точности | 0,1 / 0,25 | |
| Питание | постоянный ток | 24 В |
| Выходной сигнал, мА | аналоговый 4...20 мА | апр.20 |
| аналоговый 4...20 мА + 2 релейных выхода | 4-20+2PNP | |
Пример обозначения:
ЦМ-С-И — 521Р (0–100 МПа) М20х1,5. 0,25. 24 В. 4-20+2PNP
