Мембранные разделители сред, штуцерное присоединение с клэмповым хомутом
Тип РМ (штуцерное присоединение с клэмповым хомутом). Мембранные разделители с клэмповым хомутом tri clamp предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Разделители с присоединением tri clamp находят широкое применение в фармацевтической, пищевой и химической промышленности благодаря особой конструкции, которая обеспечивает простоту демонтажа для очистки или замены разделителя. Мембранные разделители способны выдержать обработку паром при очистке, что обеспечивает гигиеническое присоединение, а используемые материалы (нержавеющая сталь и заполняющая жидкость HF32) позволяют использовать данные разделители при производстве продуктов питания.
Область применения: нефтяная, пищевая и фармацевтическая промышленность.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
6510₽
2038-12-01Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон рабочих давлений, МПа | От -0,1 до 4 |
| Подробнее | таблица Объединение с приборами |
| Диапазон рабочих температур, °C | В соответствии с выбранным средством измерений |
| Корпус разделителя | Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы |
| Мембрана | Нержавеющая сталь 08Х17Н13М2 Опция: тантал, монель, хастеллой |
| Хомут клэмпа | Нержавеющая сталь 08Х18Н10 |
| Ответная часть | — резьбовая, нержавеющая сталь 08Х17Н13М2 — под приварку, нержавеющая сталь 08Х17Н13М2 В комплекте: силиконовая прокладка |
| Номинальный диаметр DN, дюйм | 1 / 3⁄2 / 2 / 5⁄2 |
| Способ присоединения к средству измерений* | Внутренняя резьба M20×1,5 или G½ * — под заказ другие резьбы |
| Способ присоединения к процессу* | Резьбовая ответная часть — наружная резьба M20×1,5 или G½ Ответная часть под приварку * — под заказ другие резьбы |
| Заливное отверстие | Есть |
| Разделительная жидкость | 1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1). 2. ПМС–20 (ГОСТ13032–77) |
| Дополнительная погрешность вносимая разделителем | ±0,5% (компенсируется настройкой средства измерений) |
| Варианты поставки | |
| — без средства измерений; — в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ, РПД-И**, РПД-ИВ**) ** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25 |
|
| Техническая документация | |
| ТУ 4212-004-4719015564-2013 | |
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Чертеж

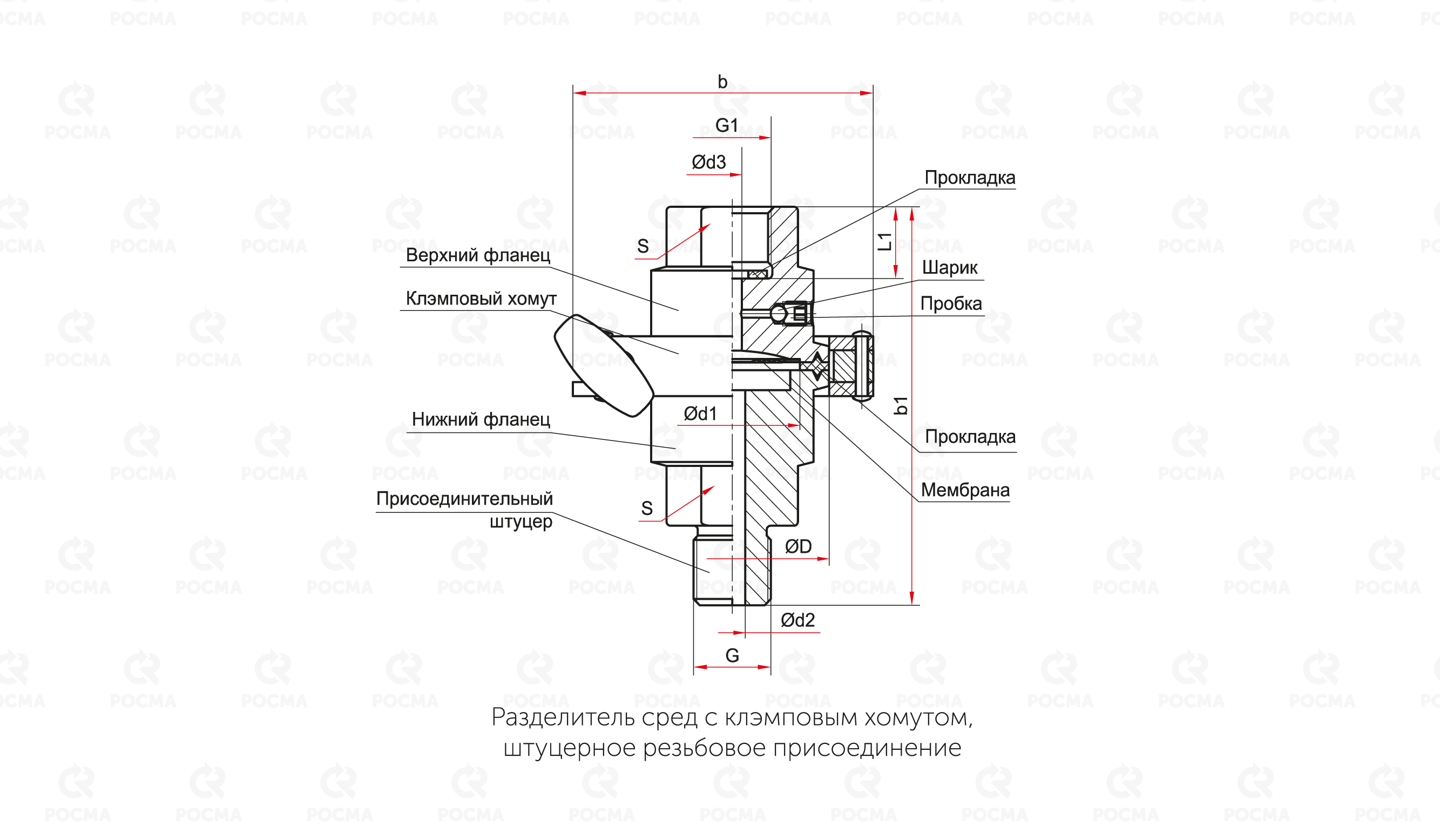

Основные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | d3 | b | b1 | G | G1 | L1 | S | Вес | Объем | Объем |
| заполняемой | вытесняемой | ||||||||||||
| жидкости | жидкости | ||||||||||||
| РМ-K11-1 | 50,5 | 35 | 10 | 7 | 82 | 100 | M20×1,5 | M20×1,5 | 18 | 30 | 0,86 | 7,3 | 3,2 |
| РМ-K11- 3⁄2 | или G½ | или G½ | 7,5 | 3,3 | |||||||||
| РМ-K11-2 | 64 | 42 | 99 | 1,15 | 7,9 | 4 | |||||||
| РМ-K11- 5⁄2 | 77,5 | 58 | 112 | 1,61 | 8,5 | 4,1 |
d

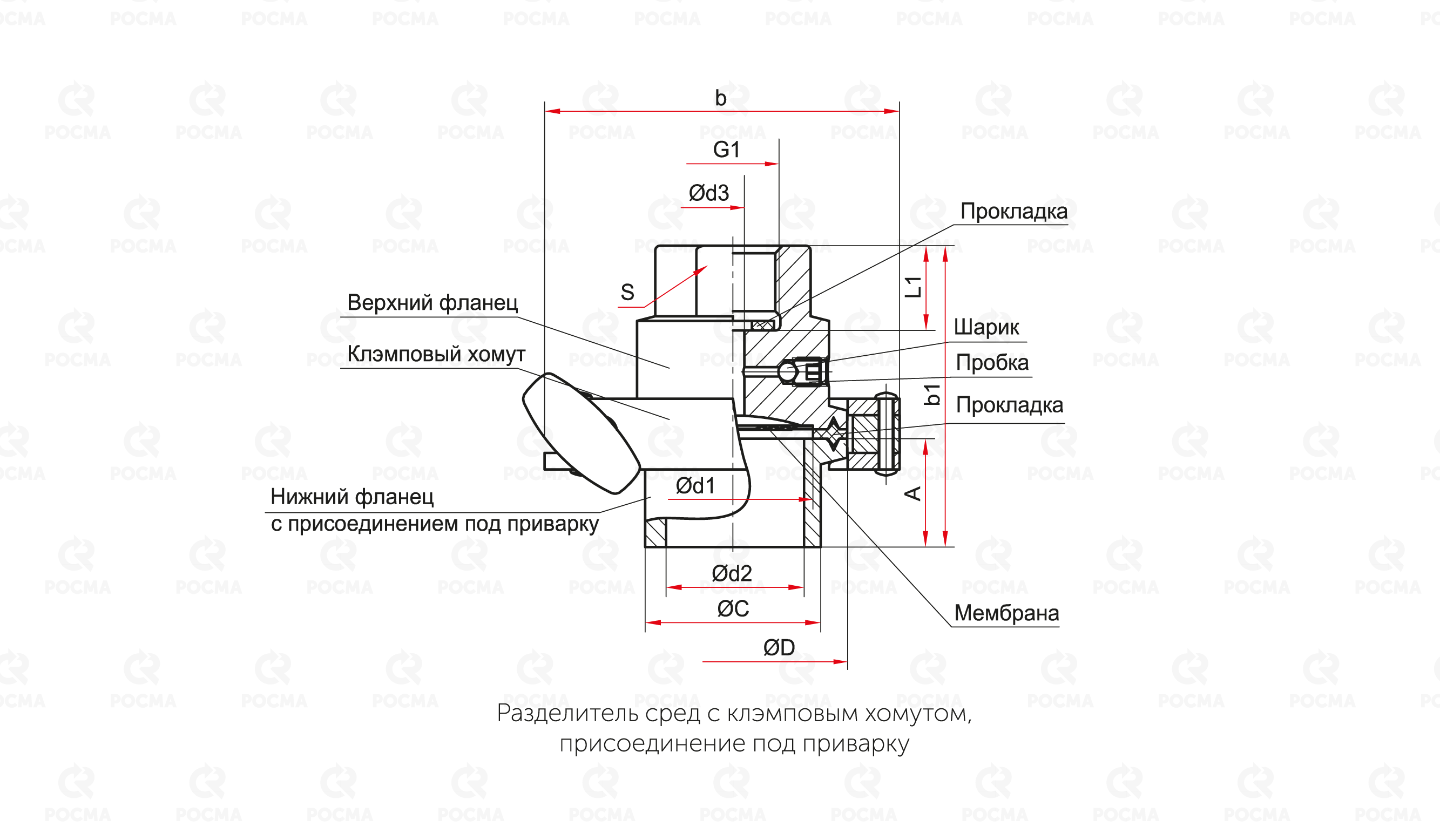

Основные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | d3 | b | b1 | A | C | G1 | L1 | Вес | Объем | Объем |
| заполняемой | вытесняемой | ||||||||||||
| жидкости | жидкости | ||||||||||||
| РМ-K11-1 | 50,5 | 35 | 22 | 7 | 82 | 53 | 13 | 25 | M20×1,5 | 18 | 0,54 | 7,3 | 3,2 |
| РМ-K11- 3⁄2 | 35 | 38 | или G½ | 7,5 | 3,3 | ||||||||
| РМ-K11-2 | 64 | 42 | 47 | 99 | 51 | 0,72 | 7,9 | 4 | |||||
| РМ-K11- 5⁄2 | 77,5 | 58 | 60 | 112 | 64 | 0,99 | 8,5 | 4,1 |
Монтаж и эксплуатация
Разделители РМ-К11 предназначены для защиты датчиков давления, манометров и других приборов от агрессивных сред с взвешенными частицами. Рекомендуются для использования в нефтяной, пищевой и фармацевтической промышленности. Могут эксплуатироваться с приборами класса точности 0,25 и ниже. Подробнее — таблица Объединение с приборами.
Монтаж прибора на разделитель
Затянуть соединение до полной герметизации, но не превышая момент затяжки 20 Н·м.
Не допускается прикладывать усилие к корпусу прибора!
Вращать прибор можно только за штуцер с помощью гаечного ключа.
Для уплотнения резьбовых соединений использовать паронитовые, фторопластовые или медные прокладки.
Заполнение и настройка
Для заполнения используются жидкости: масло HF15 (соответствует стандартам NSF, InS, H1) или ПМС-20 (ГОСТ 13032-77).
Заполнять следует через заливное отверстие при помощи вакуумной установки.
Температура жидкости должна совпадать с рабочей для предотвращения искажений измерений.
Дополнительная погрешность компенсируется настройкой прибора в сборе с разделителем.
Перед монтажом к процессу нужно: проверить соответствие размеров и характеристик разделителя требованиям системы.
Особенности соединения
Конструкция разделителя РМ-К11 включает быстросъемное соединение с ответной частью при помощи клэмпового хомута. Ответная часть может иметь штуцерное присоединение к процессу при помощи наружной резьбы или иметь разделку под приварку. Ответная часть снабжена уплотнительным кольцом.
В процессе эксплуатации нужно:
- Регулярно проверять состояние прибора и герметичность соединений.
- При обнаружении утечек следует подтянуть резьбу или заменить прокладку.
- Проводить профилактическую очистку и техническое обслуживание.
Запрещается отсоединять разделитель от прибора при поставке в сборе или для поверки.
Рабочие параметры и ограничения
Необходимо соблюдать установленные параметры давления и температуры для прибора в сборе с разделителем.
При отсутствии давления стрелка прибора должна находиться в нулевой зоне.
Отклонение стрелки прибора — признак неисправности.
Очистка
Запрещается использование растворителей и абразивных материалов для очистки стекол приборов.
Ремонт и замена
В случае неисправности или повреждений (например, стекла) необходимо вывести прибор с разделителем из эксплуатации и направить в ремонт.
Не допускается использование при наличии повреждений или в нерабочем состоянии.
Карта заказа
|
Тип
|
разделитель мембранный | РМ |
| Модель | К | |
| Присоединение | штуцерное с клэмповым хомутом | 1 |
| Заливное отверстие | есть | 1 |
| Резьба присоединения к средству измерения | М20×1,5 | - |
| G½ | G | |
| Номинальный размер DN, дюйм | 1 / 3⁄2 / 2 / 5⁄2 | |
| 3⁄2 | ||
| Ответная часть | резьбовая | - |
| под приварку | под приварку | |
Пример обозначения:
РМ — К11G — 3⁄2
