Термометры коррозионностойкие (осевое присоединение)
Тип БТ, серия 220. Биметаллический коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
1485₽
2038-12-01Технические характеристики
| Параметр | Значение |
| Диаметр корпуса, мм | 100, 150, 160* * — под заказ |
| Класс точности | 1,0** / 1,5 ** — опция |
| Диапазон показаний температур, °С | −50…+50***; −50…+100***; −30…+50; 0…+100; 0…+120; 0…+160; 0…+200; 0…+250; 0…+350****; 0…+450**** *** — кроме класса точности 1,0 **** — кроме L = 46 мм |
| Диапазон рабочих температур, °C | Окружающая среда: −60…+60 |
| Длина погружной части, мм | 46, 64, 100, 150, 200, 250, 300 Возможно изготовление до 1600 мм (шаг 50 мм) |
| Чувствительный элемент | Биметаллическая спираль |
| Шток | Нержавеющая сталь 08Х18Н10 |
| Корпус | IP65, нержавеющая сталь 08Х18Н10 |
| Кольцо | Нержавеющая сталь 08Х18Н10, байонетное |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Минеральное |
| Резьба присоединения (на штоке) | G½ или М20×1,5 |
| Комплектность | Без гильзы Опции: — гильза из нержавеющей стали 08Х18Н10 — цельноточеная гильза из нержавеющей стали 08Х18Н10 |
| Рабочее давление, МПа | На штоке — 10 На гильзе из нержавеющей стали — 25 На цельноточеной гильзе — 60 |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | Группа Д2 по ГОСТ Р 52931; УХЛ категории 1.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4211-001-4719015564-2008 |

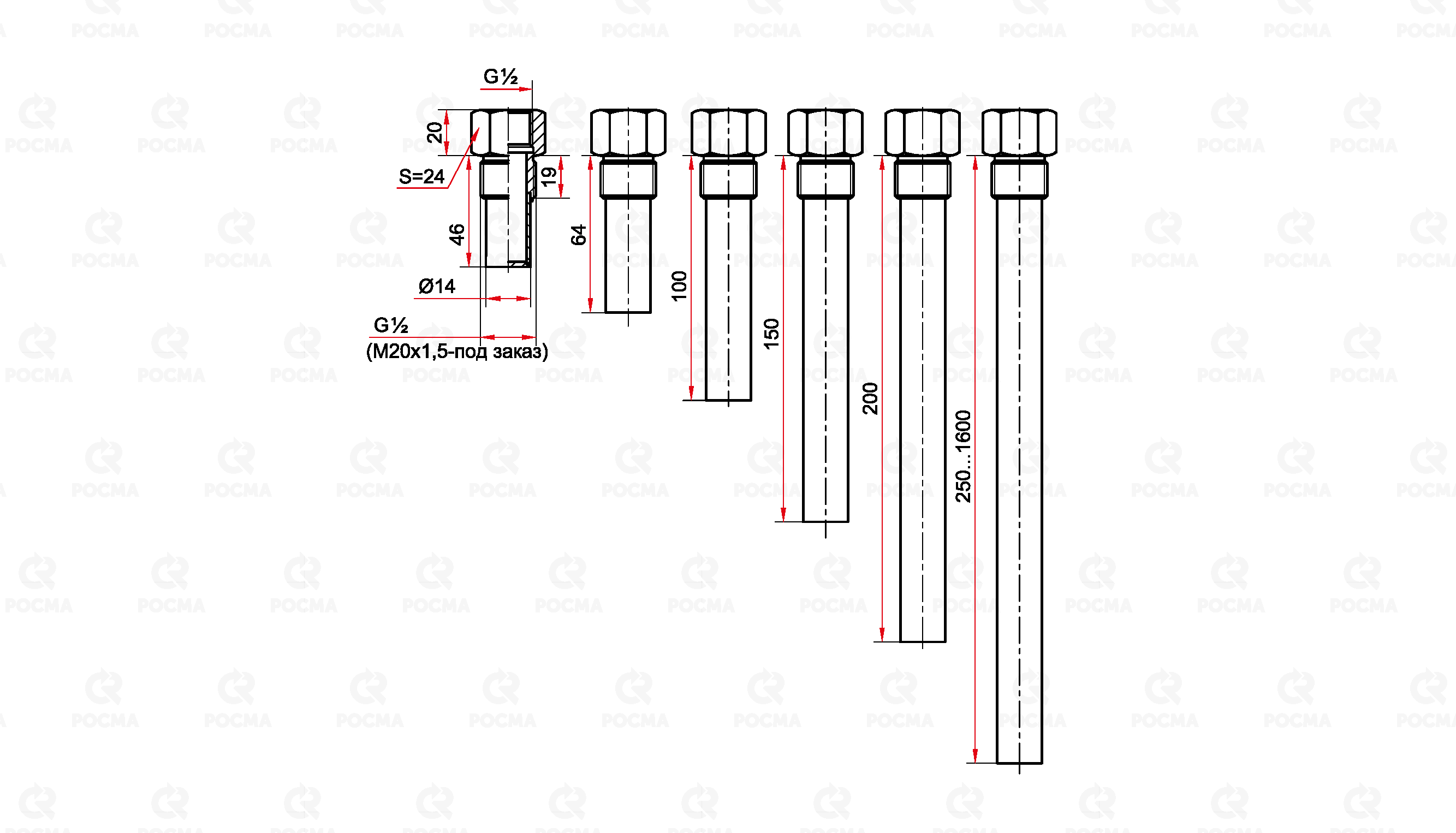

Чертеж
Основные размеры (мм), вес (кг)
|
Тип
|
Ø | D1 | D3 | b | L | L1 | S | G | Вес |
| БТ-51.220 | 100 | 111 | 10 | 25 | 46 / 64 / 100 / 150 / 200 / 250 / 300* | 10 | 22 | G½ или М20×1,5 | 0,29 |
| БТ-71.220 | 150 / 160** | 161 | 28 | 0,58 |
* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм)
** — под заказ
Монтаж и эксплуатация

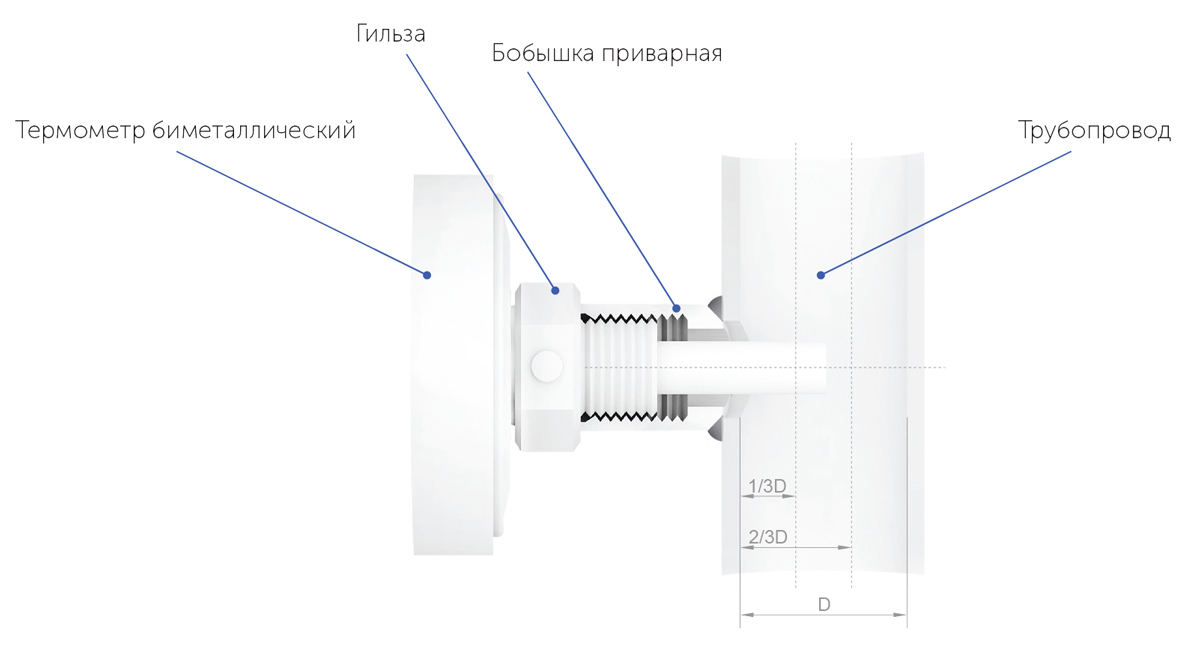

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм --> 150мм, 200мм --> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стрелка движется скачками;
- погрешность показаний превышает допустимое значение.
Карта заказа
|
Тип
|
биметаллический термометр | БТ |
| Диаметр корпуса, мм | 100 | 5 |
| 150, 160 | 7 | |
| Присоединение | осевое | 1 |
| Материал штока | нержавеющая сталь | 2 |
| Материал корпуса и кольца | нержавеющая сталь | 2 |
| Материал гильзы | без гильзы | 0 |
| Диапазон показаний температур, °C | −50…+50; −50…+100; −30…+50; | |
| 0…+100 / 120 / 160 / 200 / 250 / 350 / 450 | ||
| Резьба присоединения | G½ / М20×1,5 | |
| Длина погружной части, мм | 46 / 64 / 100 / 150 / 200 / 250 / 300 | |
| Класс точности | 1,0 / 1,5 | |
Пример обозначения:
БТ − 51. 220 (0–120 °C) G½. 100. 1,5
