Общетехнические специальные (со штоком)
Тип БТ, серия 220. Биметаллический коррозионностойкий погружной термометр со штоком в виде иглы предназначен для измерения температуры густых, сыпучих и вязких сред. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется пружина из биметалла. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку прибора. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток прибора изготовлены из нержавеющей стали. Биметаллические игольчатые термометры используются в строительстве для измерения температуры бетона.
Область применения: сельское хозяйство, строительство, пищевая промышленность.
405₽
2038-12-01Технические характеристики
| Диаметр корпуса, мм | 50 |
| Класс точности | 2,5 |
| Диапазон показаний температур, °C | 0…+200 |
| Диапазон рабочих температур, °C | Окружающая среда: −10…+60 |
| Длина погружной части, мм | 150 |
| Чувствительный элемент | Биметаллическая спираль |
| Корпус и шток (игла) | IP54, нержавеющая сталь 08Х18Н10 |
| Кольцо | Нержавеющая сталь 08Х18Н10, запрессованное |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Присоединение | Шток в виде иглы |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4211-001-4719015564-2008 |

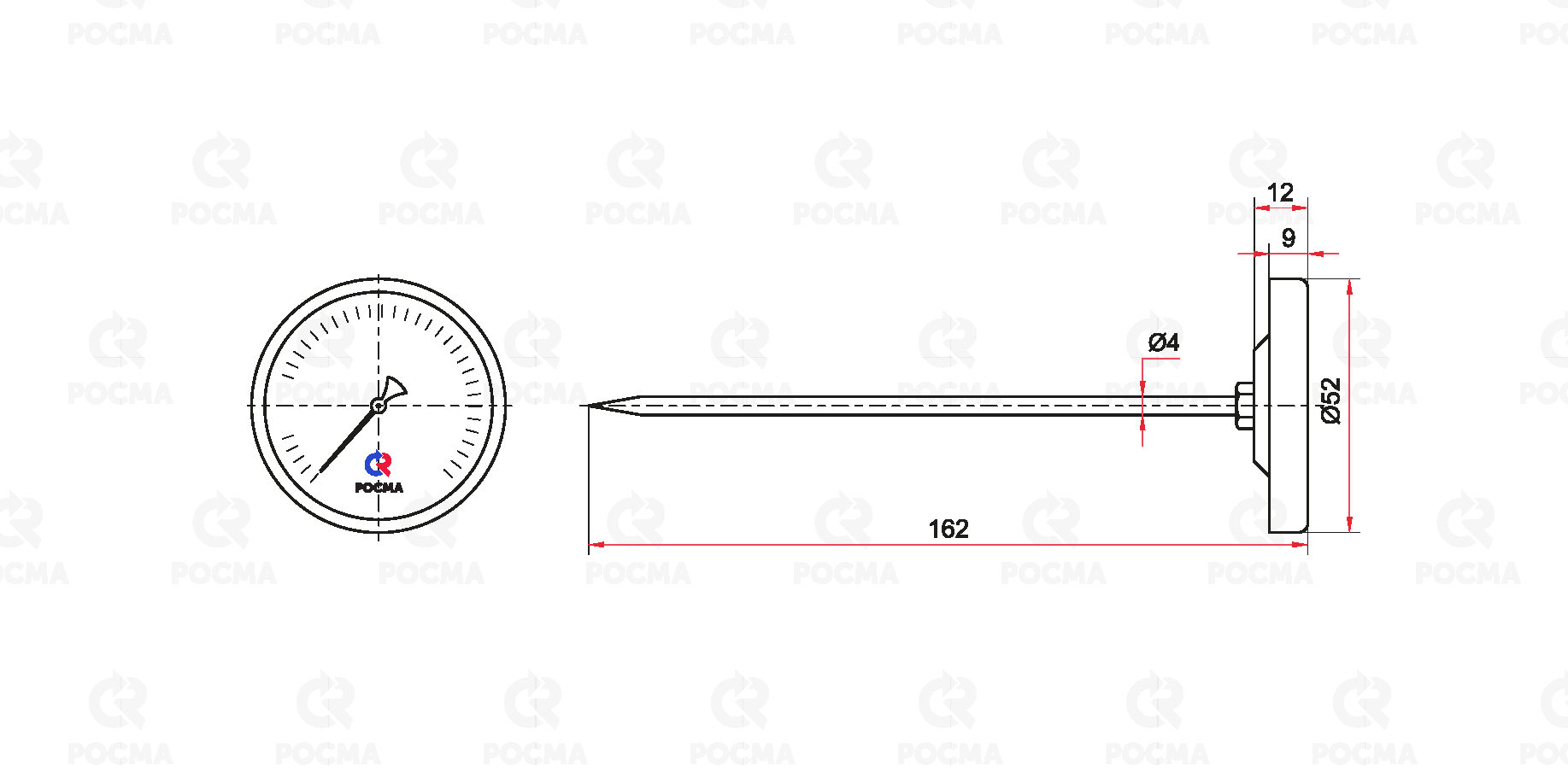

Чертеж
Монтаж и эксплуатация
Термометр биметаллический со штоком в виде иглы предназначен для измерения температуры густых, сыпучих и вязких сред.
Перед установкой необходимо проверить отсутствие видимых повреждений термометра. Температура измеряемой среды не должна превышать диапазон измерений прибора.
При установке необходимо извлечь термометр из защитного чехла и погрузить шток термометра в измеряемую среду до гайки крепления штока на корпусе. Не допускается прилагать к термометру чрезмерное усилие – это может привести к его поломке. После погружения необходимо выждать, пока показания прибора не перестанут изменяться. Обычно это занимает не более 5 минут.
После выполнения измерений необходимо извлечь шток термометра из измеряемой среды, очистить его от налипших частиц среды, грязи, пыли и дождаться его охлаждения до температуры окружающего воздуха. После охлаждения шток необходимо поместить в защитный чехол. Скоба на чехле предназначена для удобства хранения и транспортировки прибора, например, для крепления в кармане рабочей одежды.
Запрещается использовать растворители и абразивы для очистки стекол.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стрелка движется скачками;
- погрешность показаний превышает допустимое значение.
Меры безопасности:
- шток прибора имеет острый конец! Необходимо соблюдать меры предосторожности, чтобы не получить травму и не повредить рабочую одежду;
- при хранении и транспортировке необходимо помещать шток в защитный чехол;
- при измерении высоких температур, необходимо соблюдать меры предосторожности, чтобы избежать ожогов;
- не допускается ронять термометр. Удары могут повредить внутренний механизм прибора и деформировать шток.
Карта заказа
|
Тип
|
биметаллический | БТ |
| термометр | ||
| Диаметр корпуса, мм | 50 | 2 |
| Присоединение | с иглой | 3 |
| Материал штока | нержавеющая сталь | 2 |
| Материал корпуса и кольца | нержавеющая сталь | 2 |
| Материал гильзы | без гильзы | 0 |
| Диапазон показаний температур, °C | 0…+200 | |
| Длина погружной части, мм | 150 | |
| Класс точности | 2,5 | |
Пример обозначения:
БТ − 23. 220 (0–200 °C). 150. 2,5
