Жидкостные виброустойчивые термометры Росма
Термометр жидкостный технический предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −38 до +600 °С.
Термометры состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.
Область применения: судостроение, водоснабжение, теплоснабжение.
2140₽
2038-12-01Технические характеристики
| Длина верхней и погружной частей, мм | Прямое присоединение: 110 / 150 / 200 — 30 / 40 / 50 / 64 / 100 / 150 Угловое присоединение: 40 / 50 / 64 / 100 / 150 |
| Диапазон показаний температур, °С | −30…+70 0…+50 0…+100 0…+120 0…+160 0…+200 |
| Точность измерений | От 1 до 4 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1) |
| Диапазон рабочих температур, °C | Окружающая среда: −40…+60 |
| Корпус | Анодированный алюминий |
| Резьба присоединения | G½ / М20х1,5 / М22х1,5 / М27х2 |
| Присоединение | Прямое или угловое |
| Заполнение | Термометрическая жидкость |
| Материал гильзы | Латунь Нержавеющая сталь 08Х18Н10 (при длине погружной части 150 мм) |
| Комплектность | Гильза из латуни или нержавеющей стали, в зависимости от длины погружной части ТТ-В |
| Рабочее давление на гильзе, МПа | 10 (гильза из латуни) 25 (гильза из нержавеющей стали 08Х18Н10) |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Техническая документация | ТУ 4321-002-4719015564-2008 ГОСТ 28498-90 |

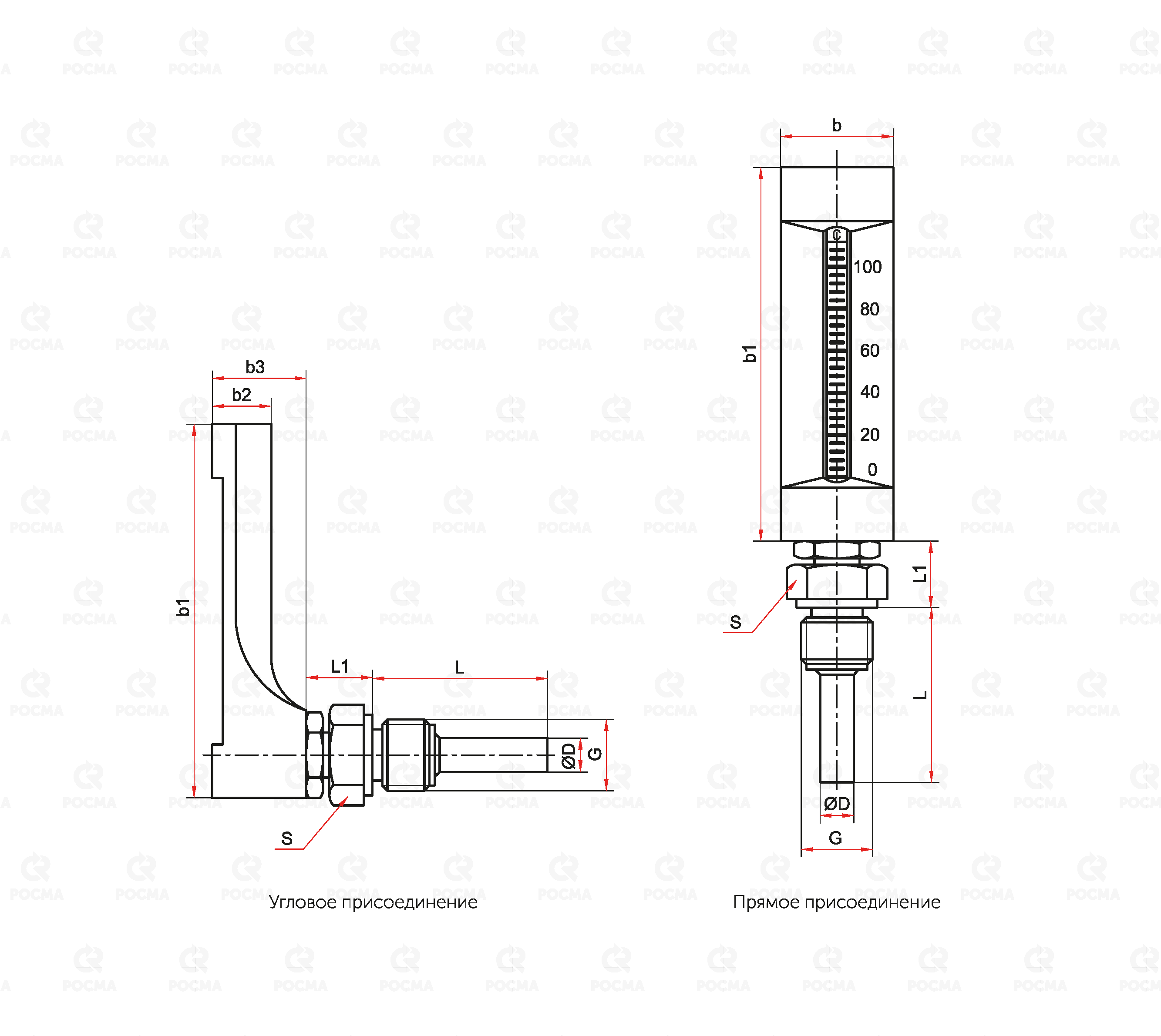

Чертеж
Основные размеры (мм), вес (кг), температура (°С)
| Присое- | L | L1 | b | b1 | b2 | b3 | D | S | G | Вес |
| динение | (не более) | |||||||||
| Прямое | 30 / 40 / 50 | 19 | 36 | 110 | 17 | − | 10 | 27 | G½ / М20×1,5 / М22×1,5 / М27×2 | 0,24 |
| 40 / 50 / 64 / 100 / 150 | 150 | 0,28 | ||||||||
| 64 / 100 | 200 | 0,36 | ||||||||
| Угловое | 50 / 100 / 150 | 22 | 110 | 28 | 0,24 | |||||
| 40 / 50 / 64 / 100 / 150 | 150 | 0,28 | ||||||||
| 150 | 200 | 0,37 |
Монтаж и эксплуатация
При монтаже вращать термометр разрешается только за шестигранник защитной гильзы с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ. Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Правильная эксплуатация гарантирует безотказную работу технического термометра и его правильные показания, поэтому следует соблюдать следующие условия:
- прибор применять для измерения температуры лишь в среде, для которой он предназначен;
- не превышать диапазон измерений.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае:
- прибор не работает;
- столбик термометрической жидкости имеет разрыв;
- погрешность показаний превышает допустимое значение.
Карта заказа
|
Тип
|
жидкостный стеклянный виброустойчивый термометр | ТТ-В |
| Длина верхней части, мм | 110 | |
| 150 | ||
| 200 | ||
| Длина погружной части, мм | 30 | |
| 40 | ||
| 50 | ||
| 64 | ||
| 100 | ||
| 150 | ||
| Присоединение | прямое | П |
| угловое | У | |
| Материал корпуса | анодированный алюминий | 1 |
| Материал гильзы | латунь | 1 |
| нержавеющая сталь | 3 | |
| Резьба присоединения | G½ / М20х1,5 / М22х1,5 / М27х2 | |
| Диапазон показаний температур, °C | П и У | −30…+70; |
| 0…+50 / 100 / 120 / 160 / 200 | ||
Пример обозначения:
ТТ-В — 150/40. П 11 G½. (0–160 °С)
