РДД-2Р Дифференциальные реле для контроля низких давлений
Тип РДД-2Р. Дифференциальные реле перепада низких давлений РДД-2Р предназначены для замыкания или размыкания электрических цепей в зависимости от изменения разности величины двух давлений. Реле может использоваться для работы с неагрессивными к медным сплавам и каучуку NBR жидкими и газообразными, не вязкими и не кристаллизующимися средами с максимальной температурой измеряемой среды 90 °C.
5675₽
2038-12-01Технические характеристики
| Рабочий диапазон | ||
|---|---|---|
| Рабочий диапазон, кПа | Дифференциал, кПа (фиксированный) | Р статич. макс., МПа |
| 5...15 | 2...4 | 1,6 |
| 5...30 | 2...4 | 1,6 |
| 6...70 | 4...7 | 1,6 |
| 6...100 | 5...7 | 1,6 |
| 10...200 | 8...10 | 1,6 |
| 20...300 | 13...17 | 1,6 |
| 30...400 | 18...22 | 1,6 |
| Максимальный перепад давлений, МПа | ||
| 1,0 | ||
| Воспроизводимость | ||
| ±1% | ||
| Контакты | ||
| Однополюсный перекидной контакт | ||
| Электрические характеристики | ||
| 3А ~220 В; 5А ~110 В | ||
| Диапазон рабочих температур, °C | ||
| Окружающая среда: -20…+70; Контролируемая среда: -20…+90 | ||
| Корпус | ||
| IP54, сталь 10, пластик | ||
| Крышка | ||
| Сталь 10 | ||
| Штуцер | ||
| Медный сплав | ||
| Мембрана | ||
| Бутадиен-нитрильный каучук (NBR) | ||
| Способ присоединения | ||
| Внутренняя резьба G¼; наружная резьба с накидной гайкой G¼; переходник с резьбой наружная G¼ — наружная G¼, латунь | ||
| Способ монтажа кабеля | ||
| Кабельный ввод (Ø кабеля до 12 мм) | ||
| Надежность | ||
| 100 000 циклов | ||
| Вес, кг | ||
| Тип | Способ присоединения | Вес |
| РДД-2Р | внутренняя резьба G¼ | 0,52 |
| РДД-2Р | наружная резьба с накидной гайкой G¼ | 0,38 |
| Климатическое исполнение | ||
| Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 | ||
| Техническая документация | ||
| ТУ 4218-001-4719015564-2010; ГОСТ 26005–83 | ||
| Примечание | ||
| Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле | ||

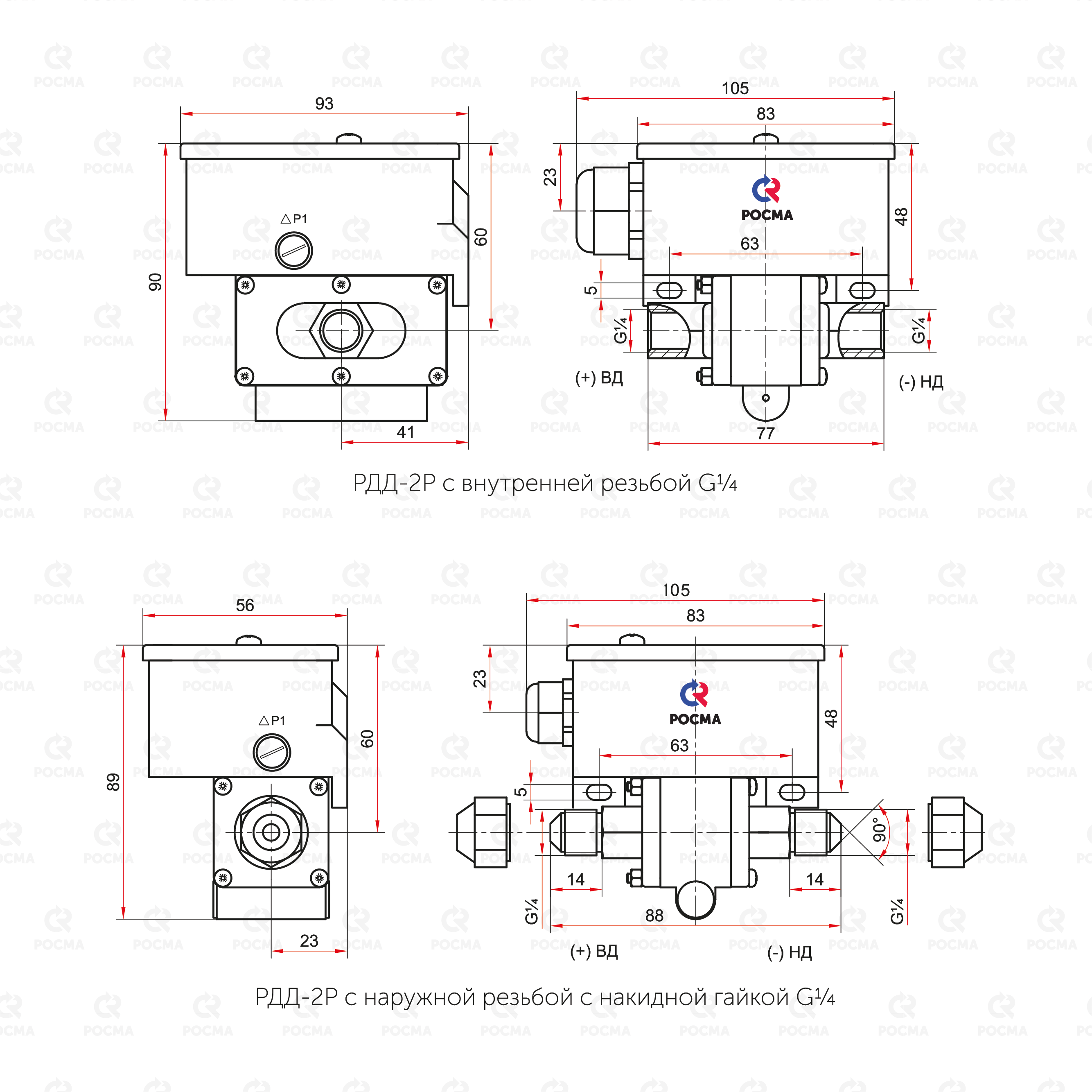

Чертеж
Монтаж и эксплуатация
Монтаж прибора может быть выполнен как на приборную панель, так и вертикально на стену (в данном случае рекомендуется закреплять реле винтами через проушины в корпусе). Допускается установка реле в разрыв между подводами низкого и высокого давления. Место установки должно быть выбрано таким образом, чтобы исключить попадание влаги на реле, а также воздействие низких и высоких температур, вибраций, пульсаций или ударов.
Для подвода давления рекомендуется использовать капиллярные трубки, которые присоединяются к штуцерам высокого (HIGH) и низкого (LOW) давления с внутренней резьбой G¼.
Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне корпуса реле.
Техническое обслуживание в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранения дефектов.
Перенастройка диапазона производится путем вращения регулировочного винта (Δ Р1) по часовой стрелке, если необходимо увеличить уставку, и против часовой стрелки, если необходимо уменьшить уставку.
Карта заказа
| Тип | дифференциальное реле давления | РДД-2Р |
| Верхний предел рабочего диапазона, кПа | 15 / 30 / 70 / 100 / 200 / 300 / 400 | |
| Резьба присоединения | внутренняя резьба | G¼ (внутр.) |
| наружная резьба с накидной гайкой | G¼ (наруж.) | |
Пример обозначения: РДД-2Р − 15 кПа − G¼ (внутр.)
